3) линейка или шаблон толщиной 8 – 10 мм, деревянные – используются при резке стекла на столе (специальном) стеклорезом;

4) электростеклорез с нихромовой проволокой – для резки больших партий оконного стекла, представляет собой деревянный стол, в крышке которого имеются 2 прорези, по которым перемещаются передвижная линейка с укрепленными на ней 2 винтами-барашками. Или линейка закрепляется в нужном положении. На одном краю стола уложена и закреплена асбоцементная плита, сверху которой натянута нихромовая проволока диаметром от 1 мм до 1,25 мм способная за 5–6 с накаляться. Одним концом нихромовая проволока крепится к ролику, установленному на одном конце стола, а к другому (противоположному) концу проволоки крепят груз для обеспечения натяжения проволоки. Нихромовую проволоку с помощью провода подключают к трансформатору. Массу груза и диаметр проволоки подбирают опытным путем;

5) линейки деревянные с делениями 5 – 10 мм – для отмеривания стекла и последующей резки (длина разная);

6) угольники деревянные разных размеров – для проверки прямоугольности стекла (см. рис. 6и). Являются также направляющими для стеклореза;

Рис. 6. Инструменты для штукатурных работ: а) штукатурный молоток; б) кулачок; в) штукатурный нож; г) ножницы для резки металла; д) отвес; е) уровень; ж) ватерпас; з) водяной уровень; и) угольник с передвижной планкой

7) метры с делениями деревянные и металлические – для определения размеров стекла и его отмеривания;

8) противень небольшого размера – для приготовления и хранения замазок и мастик (оконные изготовляют из древесины, кровельной стали и жести);

9) ножи простые и фасонные – для нанесения, разравнивания и заглаживания оконной замазки;

10) шпатели металлические и деревянные небольших размеров – для перемешивания оконной замазки и мастик при их приготовлении на месте выполнения стекольных работ (рис. 7 а, б);

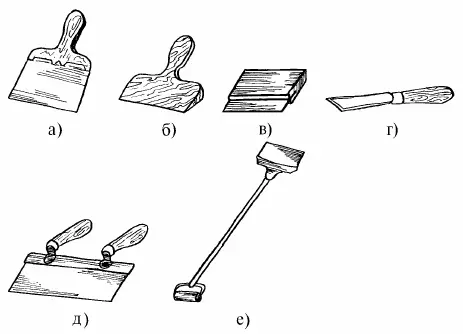

Рис. 7. Шпатели: а) стальной шпатель; б) деревянный шпатель; в) резиновый шпатель; г) штукатурный нож; д) комбинированный шпатель; е) шпатель для потолков

11) молоток небольшой (сто граммовый) – для забивания гвоздей при креплении стекол в рамах;

12) коловорот и сверлилка – для сверления отверстия;

13) сверла – для сверления отверстий в стекле изготовляют из напильников, надфилей или инструментальной стали. Концы сверл затачивают на 3–4 грани с острым концом;

14) шлифовальне бруски (наждачные или корундовые) – для зачистки кромок стекла и заточки различного инструмента;

15) зубатка – пластинка стальная с пазами разной ширины и глубины для отламывания узких кромок стекла после применения стеклореза;

16) шаблоны деревянные – для отмеривания стекла и движения по ним стеклореза (обычно делают раздвижные шаблоны);

17) кусачки, клещи и плоскогубцы – для вытаскивания гвоздей, перекусывания проволоки и отламывания мелких кромок стекла после надреза стеклорезом;

18) стамески – для забивки шпилек, расчистки фальцев от старой замазки (в тех случаях, когда делают ремонт или заменяют разбившееся стекло в раме), поднятия с отрывов штапиков при ремонте, забивания проволочных шпилек и мелких гвоздей;

19) вакуум-присосы одно-, двух– и трехтарельчатые разной грузоподъемности – для подъема и переноски стекла, чаще всего больших размеров;

20) пневмопистолеты (разных конструкций) – для забивания стальных шпилек в деревянные переплеты при закреплении оконного стекла (применяются в комплекте с компрессором с давлением 0,5 МПа);

21) механический пистолет СО-31 – одновременно нарубает и забивает шпильки из стальной проволоки и ФО, 5 мм (до 5000 шпилек в час), работает с помощью рычажно-пружинной системы;

22) двухвальная мешалка СО-8 – для приготовления качественной оконной замазки на стройплощадке при больших объемах стекольных работ.

При производстве кровельных работ используется следующий набор инструментов:

1) 2 молотка – большой (ручник) и малый (подсекальник);

2) киянка (деревянный молоток);

3) ручные кровельные ножницы;

4) большие ножницы по металлу – для резки кровельного железа (эти ножницы обычно закрепляются на широкой толстой доске, прибитой к крышке (столешнице) верстака). На этом же верстаке с другой стороны крепится кусок длиной 170 см стального уголка 50 × 50 × 6 мм. Кроме того, верстак комплектуется 2 стальными брусками квадратного и круглого сечения длиной не менее 150 см. Эти бруски называются оправками и служат для поддерживания изнутри длинных деталей (в частности, водосточных труб при пригибании фальца по их длине);
