Luis Campanario Felardo - Mantenimiento y reparación de instalaciones de antenas en edificios. ELES0108

2. Tipología y características de las averías

3. Detección de las averías en las antenas de televisión terrestre

4. Medir la calidad de la señal a pie de antena.

5. Detección de las averías en las antenas de televisión satélite

6. Técnicas y procedimientos empleados en la diagnosis

7. Reparación de las averías en las antenas de televisión terrestre

8. Reparación de las averías en las antenas de televisión satélite

9. Mantenimiento preventivo de los sistemas de captación

10. Ajustes y puesta a punto de los niveles de señal

11. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 3 Reparación y mantenimiento de los sistemas de cabecera

1. Introducción

2. Tipología y características de las averías de los sistemas de cabecera

3. Técnicas y procedimientos empleados en la diagnosis

4. Reparación de averías

5. Mantenimiento de cabeceras

6. Ajuste y puesta a punto de los equipos

7. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 4 Reparación y mantenimiento de la red

1. Introducción

2. Tipología y características de las averías de los sistemas de red

3. Técnicas y procedimientos empleados en la diagnosis

4. Reparación de averías

5. Mantenimiento preventivo de la red

6. Resumen

Ejercicios de repaso y autoevaluación

Bibliografía

Capítulo 1

Normativa sobre infraestructuras comunes para servicios de telecomunicación en el interior de los edificios (ICT)

Mediante el Reglamento de ICT se regulan las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de los edificios, así como la actividad de instalación de equipos y sistemas de telecomunicaciones. En el presente capítulo se tratarán los aspectos del reglamento relacionados con los parámetros funcionales en las instalaciones de captación y distribución de las señales de televisión y radio.

Para la medición y ajuste de los parámetros indicados en la norma, existen diferentes instrumentos de medida y protocolos de prueba, que son unos procedimientos que garantizan la realización sistemática de todas las medidas. Asimismo se tratarán las medidas mínimas indicadas en el reglamento, para garantizar la seguridad de las personas y los equipos.

Finalmente se tratará el procedimiento que se usa para dejar constancia de los trabajos de mantenimiento o reparación que se han realizado, como son los informes y los históricos de averías.

Las instalaciones de ICT para la distribución de señales de radiodifusión sonora y de televisión procedentes de emisiones terrenales y de satélite, están formadas por los equipos, que componen los siguientes elementos:

1 Conjunto de elementos de captación de señales.

2 Equipamiento de cabecera.

3 Red.

La comprobación del correcto funcionamiento de la instalación de un sistema de telecomunicación se puede realizar mediante dos procedimientos:

1 Comprobando la calidad de las señales transmitidas de forma empírica, mediante la apreciación de la imagen y el sonido, reproducidas por un equipo receptor.

2 Midiendo los parámetros eléctricos que garantizan su funcionamiento y comparándolos con valores obtenidos mediante cálculos y estimaciones del proyecto. Este procedimiento es el más adecuado y técnico, ya que mediante el método de comprobación, la perfecta visualización de una imagen de TV digital en buenas condiciones meteorológicas no garantiza que funcione igualmente con lluvia intensa. Podría suceder que al no estimar el margen en la relación portadora/ruido, no se sabe la calidad real que tiene la instalación.

Con el objetivo de unificar criterios en la certificación del correcto funcionamiento de la instalación de ICT, en el Anexo IV del R. D. 346/2011,se describen en la Sección 2, las tareas de conservación y mantenimiento necesarias para garantizar la funcionalidad de las instalaciones. Entre los principales sistemas que deben comprobarse destacan:

1 Sistema de control de accesos.

2 Sistema de captación, amplificación y distribución de señales de radiodifusión sonora y televisión.

Definición

Protocolo de pruebas

Documento de referencia que establece la Administración, en el que se detallan las características constructivas, descripción de los elementos que la componen y medidas que deben realizarse en las instalaciones con el fin de asegurar la calidad, una vez finalizada la obra.

Sistema de control de accesos

Lo primero que habrá que indicar en este apartado del protocolo de pruebas, es el tipo de instalación que se trata, esto es, si se trata de una instalación individual o colectiva.

Seguidamente habrá que identificar los elementos que componen la red de distribución: se detallarán cuáles son los diferentes elementos que están presentes en la red de distribución y en qué cantidad, así como el tipo, marca y modelo. En el caso de que algún elemento instalado difiera de lo descrito en el proyecto técnico bien porque se modifique su posición o se añada alguno se deberá de indicar su ubicación. Deberá indicarse si los niveles obtenidos en las pruebas corresponden a los valores establecidos en el proyecto, y que deben estar en correspondencia con lo que se haya establecido por los fabricantes de los diferentes equipos.

Medidas de tierra

Todas las puestas a tierra que se realizan en líneas de transmisión de energía, líneas de comunicaciones, maquinaria eléctrica, pararrayos, torres metálicas o edificios de gran altura tienen una importancia vital en la prevención de accidentes, en el peligro que origina una avería y en la conservación de las condiciones normales de operación. En cualquiera de los casos, la resistencia del circuito de puesta a tierra debe conservarse en valores muy pequeños.

La normativa ICT establece que el sistema general de tierra del inmueble debe tener un valor de resistencia eléctrica no superior a 10 ohmios respecto de la tierra lejana; y obliga a la medida de su continuidad y resistencia.

Se deberá comprobar la continuidad de toma a tierra en los puntos siguientes:

1 Conexión a la tierra general del edificio.

2 Conexión a tierra exclusiva.

3 Otras circunstancias.

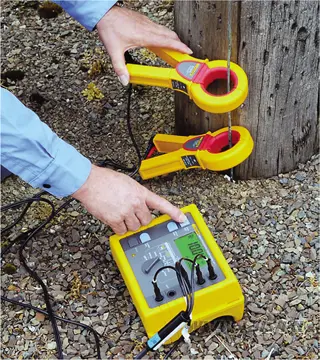

Ejemplo de medición de tierra mediante telurómetro digital

Recuerde

El Reglamento Electrotécnico de Baja Tensión define la tierra lejana al electrodo de tierra conectado a un aparato y situado a una distancia suficiente del mismo para que sea independiente de cualquier otro electrodo de tierra situado cerca del aparato.

Sistema de captación, amplificación y distribución de señales de radiodifusión sonora y televisión

Para la confección del protocolo de pruebas de una infraestructura de telecomunicaciones es de gran importancia detallar el conjunto de elementos que la componen, así como las características específicas indicando el modelo y marca.

Se puede establecer una clasificación de los elementos que componen la ICT y que condicionan los parámetros de funcionamiento del mismo, distinguiendo entre si de trata de un sistema de televisión terrestre o por satélite. Entre la información que debe contener el protocolo de pruebas, destacan:
