Hydrologie

Die Intensität der Wasserbewegung wird durch das antreibende Potenzialgefälle und die Wasserleitfähigkeit bestimmt. Dieser Zusammenhang wurde erstmals von dem französischen Ingenieur Henry Darcy (1803–1859) mathematisch beschrieben:

In der Bodenphysik wird zwischen der gesättigten(k f) und ungesättigten Wasserleitfähigkeit(k u) unterschieden. Bei der gesättigten Wasserleitfähigkeit sind alle Poren mit Wasser gefüllt, während bei der ungesättigten nur Teile des Porenraums am Fließgeschehen teilnehmen. Mit zunehmender Austrocknung des Bodens sinkt der am Wassertransport beteiligte Porenanteil, und die hydraulische Wasserleitfähigkeit nimmt ab. Um dies auszudrücken, wird k in Gl. 5.15umgeschrieben zu:

Bei der Betrachtung von Wasserflüssen im Boden gilt allgemein formuliert der Satz von der Erhaltung der Masse; dieser wird durch die Kontinuitätsgleichungausgedrückt. Sie besagt, dass ein Wasserfluss zu einer adäquaten Änderung des Wassergehalts im Boden führt:

Wird die Kontinuitätsgleichung mit der Darcy-Gleichung kombiniert, erhält man die Richards-Gleichung,mit der die Wasserbewegung im Boden beschrieben werden kann:

Die Gl. 5.18ist eine partielle Differenzialgleichung,die mithilfe numerischer Verfahren gelöst wird. Sie wird in vielen Computerprogrammen genutzt, um die Wasserbewegung und -bilanz zeitlich und räumlich hoch aufgelöst zu berechnen.

Die gesättigteund die ungesättigte Wasserleitfähigkeiteines Bodens werden von der Anzahl, Größe und Form der Poren beeinflusst, durch die das Wasser fließt. Im Falle von gesättigtem Fließen sind es vor allem die Grobporen, die den Wasserfluss im Boden bestimmen. Dieser Zusammenhang wird durch das Hagen-Poiseuille’sche Gesetzbeschrieben, das für laminares, also schichtförmiges, nicht turbulentes Fließen gilt:

Tab. 5-7 | Klassifizierung der gesättigten Wasserleitfähigkeit k f(nach AG Boden 2005).

Die Bewertung der gesättigten Wasserleitfähigkeit erfolgt nach Tab. 5-7.

Beginnt ein Boden auszutrocknen, so nimmt die Menge der am Wassertransport beteiligten Poren ab, und man spricht von ungesättigtem Fließen.Die ungesättigte Wasserleitfähigkeit ist also eine Funktion der Wasserspannung im Boden und kann sehr kleine Werte annehmen, wie Abb. 5-10 für vier Böden unterschiedlicher Textur zeigt.

Zwischenabfluss

Einige Standorte neigen zur Bildung von Stauwasser. Diese Böden nennt man Pseudogleye. Sie bestehen zumeist aus einem gut wasserdurchlässigen Oberboden über einem wasserstauenden Unterboden. Verantwortlich dafür sind entweder Tonverlagerungsvorgänge, die Poren des Unterbodens zugesetzt haben, oder geologische Entstehungsprozesse, aus denen ein Substratwechsel innerhalb eines Bodenprofils resultiert, wie z.B. Sand über Lehm. In beiden Fällen ist die Folge, dass aufgestautes Sickerwasser im Untergrund zu Zwischenabfluss (engl. «interflow») führen kann. Welchen Anteil der Zwischenabfluss am Gesamtabfluss einnimmt, hängt stark davon ab, wie dicht der wasserstauende Horizont im Unterboden ist und ob er einem lateralen Gefälle unterliegt. Abb. 5-11 zeigt, dass bei einem k f-Wert des Unterbodens von 5 cm/d der Zwischenabflussanteil ca. 48 % des gesamten Wasserflusses beträgt, während die langsam stattfindende Versickerung durch das Bodenprofil einen Anteil von ca 52 % hat.

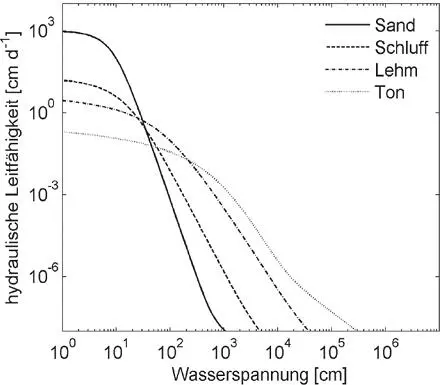

Abb. 5-10 | Beziehung zwischen ungesättigter Wasserleitfähigkeit k uund Wasserspannung für verschiedene Bodenarten (Peters 2013).

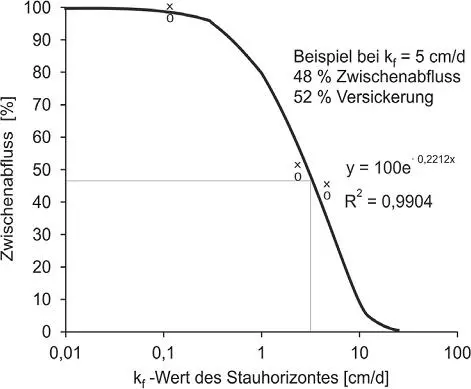

Abb. 5-11 | Zwischenabflussanteil [%] am Gesamtabfluss bei Stauwasserböden als Funktion des k f-Wertes im Unterboden (Wessolek et al. 1994).

5.4 | Infiltration

Infiltration beschreibt den Fließvorgang von Wasser, das von oben in den Boden eindringt. Wie viel Wasser pro Zeiteinheit in den Boden infiltrieren kann, hängt von der Wasserleitfähigkeit im Porenraum, vor allem von der Anzahl der Makroporensowie vom Anfangswassergehaltim Boden ab. Dabei werden Makroporen als durch das Gefüge beeinflusste oder biogene Grobporen größer als 50 μm definiert. Als Infiltrationsrate (Inf) wird die pro Zeiteinheit (t) in den Boden aufgenommene Wassermenge verstanden.

Merksatz: Infiltration beschreibt die Fließgeschwindigkeit von Wasser beim Eintritt in den Boden.

In Infiltrationsversuchen ist die Infiltrationsrate maximal, wenn der Boden trocken und die Sorptivität wirksam ist, also zu Beginn des Experiments. Die Endinfiltrationsrate, die nach einer gewissen Versuchsdauer erreicht wird, entspricht in etwa der gesättigten Wasserleitfähigkeit (k f) im Boden. Abweichungen hängen davon ab, wie repräsentativ das Probenvolumen in Hinblick auf die Makroporenverteilung und -menge ist und ob die Messung von k fan Stechzylindern erfolgt, die vertikal oder horizontal entnommen worden sind. Zu Beginn von Regenereignissen, d.h. vor dem Einsetzen von Sättigung der Bodenoberfläche, ist die Regenintensität meist kleiner als die Infiltrationskapazität. Mit dieser wird die unterschiedliche Fähigkeit von Böden ausgedrückt, in Abhängigkeit ihres Feuchtegehalts Wasser aufzunehmen.

Zur Bestimmung der Infiltration können Messgeräte wie das Hauben-oder das Doppelringinfiltrometergenutzt werden. Für die Messung mit dem Haubeninfiltrometer wird die auf dem Boden aufgesetzte Haube ( →Abb. 5-12) mit Wasser gefüllt und der Wasserstand über ein Mariott‘sches System konstant gehalten.

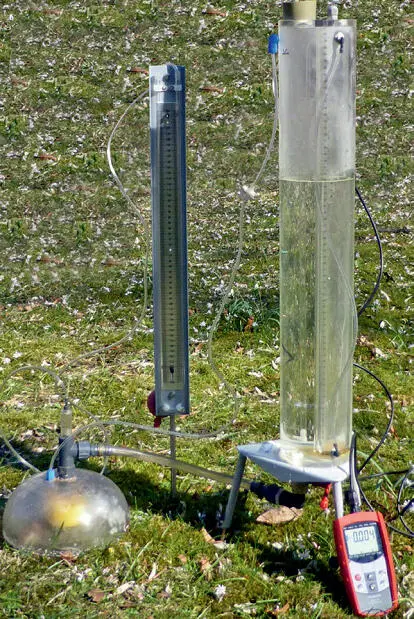

Abb. 5-12 | Haubeninfiltrometer.

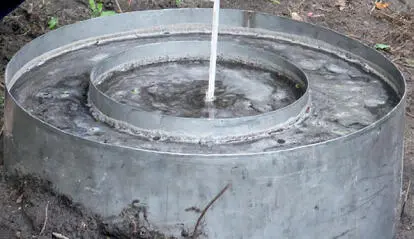

Abb. 5-13 | Einsatz eines Doppelringinfiltrometers im Gelände.

Die Druckhöhe kann mittels U-Rohrmanometer eingestellt und somit je nach Bodenverhältnissen angepasst werden. Es ist darauf zu achten, dass das Wasser nicht seitlich aus der Haube abfließt.
