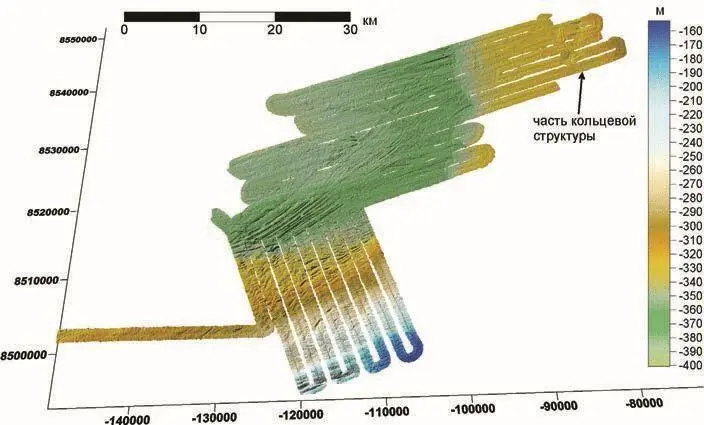

Рис. 17. Оттененный 3D рельеф устьевой части желоба Стурфьорд. Координаты – UTM37.

Южнее желоба на профиле S26-001 (рис. 18) четко выражена система гряд, возвышающаяся над дном до 10–15 метров. Подобные образования известны и в северной части Баренцева моря ( Мусатов, 1996 ). Наиболее вероятно, что они имеют субвулканическое происхождение (дайки), о чем свидетельствуют и магнитные аномалии над ними. Выраженность даек в рельефе можно объяснить кайнозойским (до настоящего времени) поднятием земной коры, которая сопровождалась эрозией осадочных тел, в которые внедрялись субвулканические тела. Небольшие линзы осадков на акустически непрозрачном субстрате вокруг неровностей дна связанных с дайками, объясняются гидродинамической структурой разгрузки течений, всегда имеющей место при аномалиях рельефа. Данные формы выявлены в пределах изолированной аномалии магнитного поля, имеющей север-северо-восточную ориентацию. На ее продолжении наблюдались аналогичные образования в желобах Эрик-Эриксен и Орли.

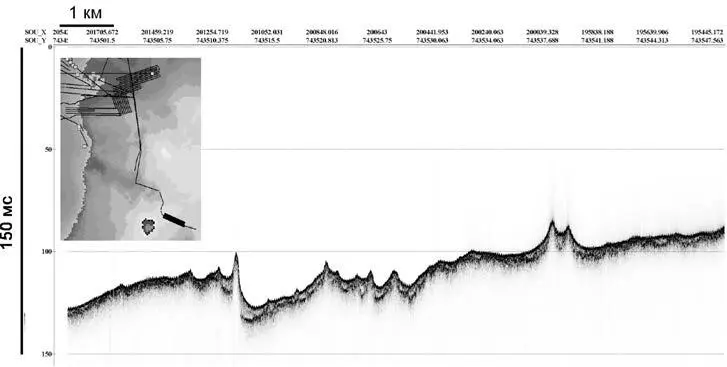

Рис. 18. Фрагмент профиля S26-001. По вертикали – миллисекунды, по горизонтали – долгота и широта в формате ГрадМинСек. ххх. На врезке – положение профиля. Белые квадраты – станции. Ориентировка запад-восток.

В желобе Стурфьорд на глубине около 20 метров установлен рефлектор, не имеющего конформности с дном. Он может отвечать как границе стабильности газогидратов, так и кровле акустического фундамента, соответствующего кайнозойским осадочным породам. Кроме того, подобная граница может иметь термальную природу ( Левашкевич, 2005 ). В целом, при переходе к северной части желоба, характер рефлекторов становится устойчиво трехслойным, аналогичным стратификации района желобов Орли и Эрик-Эриксена.

В северо-восточной части полигона на борту желоба, при пересечении кольцевой структуры, выраженной в рельефе (см. рис. 17), у поверхности дна обнаружен рефлектор с резким увеличением динамики (рис. 19), который поднимается в центре депрессии почти к поверхности дна. Первая версия о его происхождении состоит в том, что здесь происходит разгрузка газогидратов, перешедших в подвижное флюидное состояние. Второе объяснение – он соответствует магматическому телу, которому соответствует магнитная аномалия. Возможен и комбинированный вариант интерпретации, при котором магматизм вызвал эффект дегазации. К северу от центра депрессии в водной толще обнаружены следы дегазации.

Рис. 19. Фрагмент профиля S26-р2-09. По вертикали – миллисекунды, по горизонтали – долгота и широта в формате ГрадМинСек. ххх. На врезке – положение профиля. Белые квадраты – станции измерения теплового потока. Ориентировка юго-запад – северо-восток.

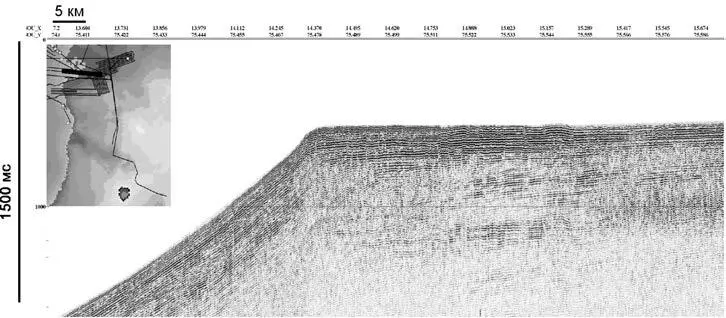

Рис. 20. Фрагмент профиля S26-trav01. По оси Х – широта и долгота, деление вертикальной развертки – 100 мс. На врезке – положение профиля. Белые квадраты – станции измерения теплового потока. Ориентировка запад-восток.

По данным сейсмоакустики на переходе от бровки шельфа в желобе Стурфьорд к склону получена запись общей мощностью проникновения по осадкам – 600 и 800 м соответственно. Геохронологическая привязка горизонтов осуществлена сравнением с разрезами, опубликованными в ( Шлыкова и др., 2008 ), находящимся в 17 км от наших работ. Сравнение профиля на рис. 20 с этими данными показало, что нами выделен горизонт 1, соответствующий U0(QE) – кровле средне-верхнеплиоценового сейсмокомплекса, и граница внутреннего несогласия U1-2 в этом сейсмокомплексе. Между горизонтами выделена аномалия типа «яркое пятно». В подошве эоплейстоцен-голоценового сейсмокомплекса наблюдается рельеф, свойственный формированию прирусловых валов на поверхности горизонта 1. На глубине 35–45 метров под дном наблюдается пологий рефлектор, в целом повторяющий контуры дна и не параллельный горизонту 1. Это, скорее всего, подошва газогидратной зоны (BSR). Сходные наблюдения имеют место по данным профилографа. По данным ( Шлыкова и др., 2008 ) здесь также наблюдается проградация ледниковых дельт. На рис. 20 видно, что клиноформы в верхней части средне-верхнеплиоценового сейсмокомплекса осложнены хаотичным рельефом в районе подошвенного прилегания к внутреннему несогласию. Кроме того, в районе бровки шельфа отмечается наличие аномалии типа «риф» с возникновением осветления и хаотизации рефлекторов.
