Нижний ГГК в волновом поле характеризуется отражающими горизонтами группы С (рис. 4 Б). В этом комплексе в западной части, соответствующей Беломорской провинции, наблюдаются пологопогружающиеся на СВ отражающие поверхности, в центральной части (Терский и Стрельнинский террейны Кольской провинции) эти поверхности погружаются на ЮЗ, в восточной части (Сосновский террейн) вновь появляются поверхности, погружающиеся на СЗ. Поверхность гетерогенного фундамента F регистрируется на временах от 3,5 с до 0,2 с. Наиболее уверенно поверхность фундамента, как условная граница смены регулярной волновой картины на хаотичную, прослеживается там, где временная мощность среднего ГГК существенно сокращена. Положение поверхности фундамента в местах максимальной временной мощности среднего ГГК отождествляется с наиболее уверенно прослеживаемым отражающим горизонтом группы Rf_а, регистрируемым в низах соответствующего временного интервала.

Отражающие горизонты группы С регистрируются в широком временном диапазоне, до 6с включительно, характеризуются динамически ярко выраженными, преимущественно криволинейными осями синфазности, ограниченной латеральной прослеживаемостью и резкими изменениями амплитудного уровня регистрации. По-видимому, эти отражающие горизонты характеризуют акустические неоднородности фундамента, природа которых может быть обусловлена, например, физико-химическими изменениями пород фундамента, присутствием интрузивных тел, тектоническими нарушениями и так далее.

Средний ГГК представляет собой рифейский осадочный чехол котловины Белого моря. Особенности волновой картины ГГК позволяют разделить его на три различных, латерально обособленных комплекса – кандалакшский, малошуйско-унский, керецкий.

Верхний ГГК, временная мощность которого не превышает 500 мс, характеризуется верхнерифейским, вендским и четвертичным комплексами.

Что касается комплексирования ОГТ и ГСЗ, то здесь не выявлено каких-то противоречий, ОГТ позволил изучить разрез только до глубин 12–14 км. Осадочный чехол, особенно его верхняя часть, изучена более детально, чем это возможно по ГСЗ. Сопоставление с временным разрезом ОГТ позволяет уточнить корреляцию и разделение волн при интерпретации волновых полей ГСЗ. Это позволяет скорректировать результаты обработки ГСЗ в верхней части разреза и получить более достоверный разрез на больших глубинах. В свою очередь данные ГСЗ позволяют уточнить глубинное строение осадочного чехла при сложном его строении и потери отражающих горизонтов.

Сейсмический профиль пересекает главные раннедокембрийские провинции восточной части Фенноскандинавского щита: Беломорскую, Карельскую и Кольскую, а также Онежско-Кандалакшский палеорифт.

Земная кора западной части сухопутного участка профиля отличается более однородным сейсмотомографическим разрезом с плавными пологими границами (рис. 3). На профиле МОВ-ОГТ она имеет здесь четко выраженное слоистое трехчленное строение: верхняя, средняя и нижняя кора (рис. 5 Б). Эта часть профиля представляет собой устойчивую архейскую континентальную кору.

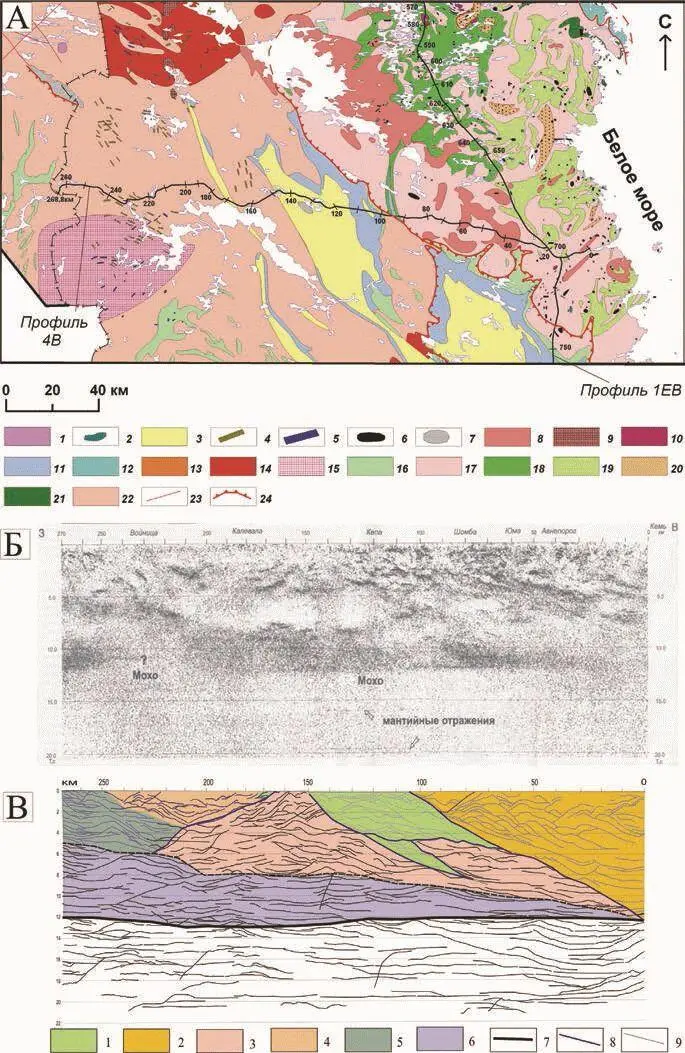

Рис. 5 А. Схема геологического строения Северной Карелии (Слабунов, 2008 и ссылки там) и расположение сейсмического профиля 4В. 1 – фанерозойские щелочные комплексы; 2 комплекс коронитовых (гранатовых) габбро; 3–8 – палеопротерозойские образования: 3 – ятулийские (2,32,0 млрд. лет) вулканогенные и осадочные комплексы; 4 – дайки долеритов (Карельская провинция); 5 – дайки габброноритов (Карельская провинция); 6 – комплекс лерцолитов-габброноритов (Беломорская провинция); 7 – расслоенные интрузии; 8 – метачарнокиты топозерского типа; 9 – граниты нуоруненского типа; 10 – комплекс габброанортозитов; 11 – сумийские, сариолийские (2,52,3 млрд. лет) вулканогенные и осадочные комплексы, 12 – неоархейский эклогитсодержащий комплекс; 13 – эндербиты; 14 – санукитоиды (2,742,72 млрд. лет); 15 – гранулиты Вокнаволокского комплекса; 16 – неоархейские зеленокаменные комплексы; 17 – гранитоиды Беломорской провинции; 18 – мезоархейские зеленокаменные комплексы; 19 – глубокометаморфизованные зеленокаменные комплексы; 20 – мезоархейские парагнейсы; 21 – возможные аналоги офиолитов; 22 – гранитоиды Карельского неоархейского кратона; 23 – разломы; 24 – палеопротерозойские надвиги. Б. Мигрированный временной разрез МОВ-ОГТ, профиль 4В (Глубинное строение и эволюция…., 2001). В. Геологогеофизический разрез по профилю 4В. 1 – палеопротерозойские вулканогенные и осадочные образования; 2 – тектонический ансамбль из пластин неоархейских гранитогнейсов, мезо– и неоархейских зеленокаменных комплексов и палепротерозойские метачарнокитов; 3, 4 – неоархейские образования Центрально-Карелького террейна: 3 – гранитоиды, редкие зеленокаменные образования и санукитоиды, 4 – гранитоиды, рои даек базитов; 5 – мезо– и неоархейские образования террейна Кианта (гранитоиды, зеленокаменные комплексы, гранулиты), 6 – нижняя кора; 7 – граница Мохо; 8 – палеопротерозойские надвиги; 9 – сейсмоотражающие поверхности.
