Олег Ширяев - Устройство и эксплуатация зенитной самоходной установки ЗСУ-23-4 «Шилка»

Рис . 2 . 4 .Ствол

Ствольная коробкаслужит для соединения основных элементов автомата и направления движения подвижных частей (рис. 2.5).

Рис . 2 . 5 .Ствольная коробка

Затворная рамаприводит в действие подвижные части автомата. Она поднимает и опускает затвор, перемещает досылатель, приводит в действие подающий механизм, сжимает возвратную пружину механизма пневмоперезарядки и пружины затыльника.

Затворная рама состоит из рамы, поршня и досылателя (рис. 2.6). Д о с ы л а тель досылает патрон в патронник и извлекает из патронника стреляную гильзу.

Рис . 2 . 6 .Затворная рама

Затворслужит для запирания канала ствола, производства выстрела и первоначального страгивания гильзы при извлечении ее из патронника. Он состоит из остова, внутри которого собран ударный механизм (рис. 2.7). Затвор при движении вверх запирает канал ствола, при этом боек ударного механизма накалывает капсюль. Происходит выстрел. После выстрела за счет движения затворной рамы назад затвор опускается вниз и производит первоначальное страгивание гильзы.

Рис . 2 . 7 .Затвор

Крышка ствольной коробкивместе с вырезом на ствольной коробке образует приемное окно для ленты с патронами (рис. 2.8).

Рис . 2 . 8 .Крышка ствольной коробки

Подающий механизмпредназначается для подачи ленты с патронами в приемник автомата и подачи патрона на линию досылания. Представляет собой систему рычагов, пазов и выступов, которые за счет движения затворной рамы перемещают ленту и очередной патрон (рис. 2.9).

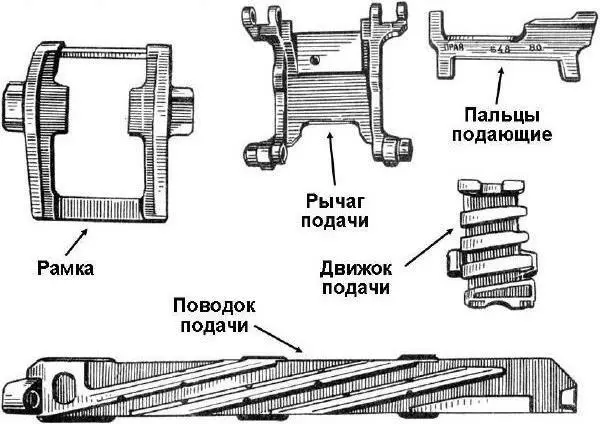

Рис . 2 . 9 .Элементы подающего механизма

Электроспускслужит для дистанционного управления огнем, сигнализации готовности автомата к стрельбе и для работы счетчика остатка патронов (рис. 2.10).

Состоит из шептала, электромагнитного устройства и датчика готовности. Шепт а л о удерживает затворную раму в крайнем заднем положении. Эле к тр ома г н ит но е устр о йст во служит для дистанционного управления работой шептала. Д а тчи к г о т овно сти обеспечивает сигнализацию о готовности автомата к стрельбе и работу счетчика остатка патронов.

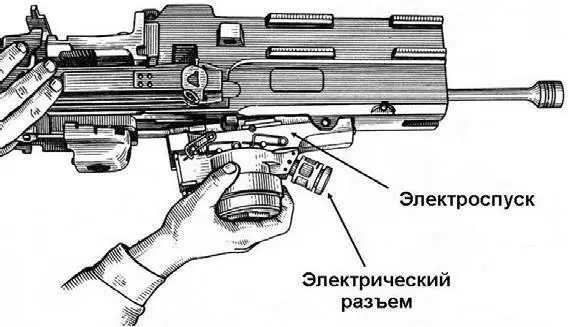

Рис . 2 . 10 .Электроспуск

Затыльникявляется задней стенкой ствольной коробки (рис. 2.11). В нем имеется буферное устройство, которое смягчает удар затворной рамы при откате и сообщает ей интенсивный толчок вперед в начале наката.

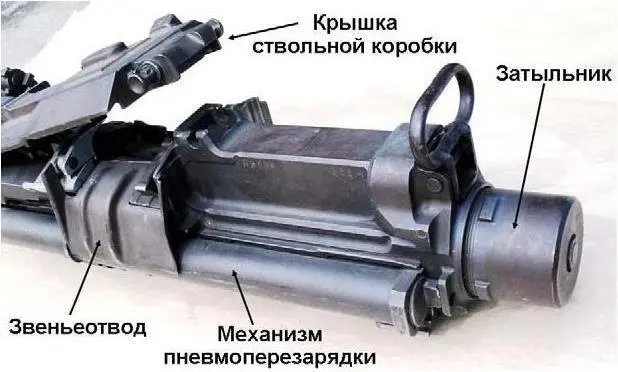

Рис . 2 . 11 .Затыльник, механизм пневмоперезарядки и звеньеотвод

Механизм пневмоперезарядкислужит для отведения подвижных частей автомата в заднее положение (для постановки на шептало) в начале стрельбы и при разряжании автомата (рис. 2.11).

Амортизаторы откатапредназначены для уменьшения отдачи автомата при выстреле и возвращения его в исходное положение для стрельбы (рис. 2.12). Состоят из цилиндрического корпуса и пружины. Каждый автомат имеет по два амортизатора.

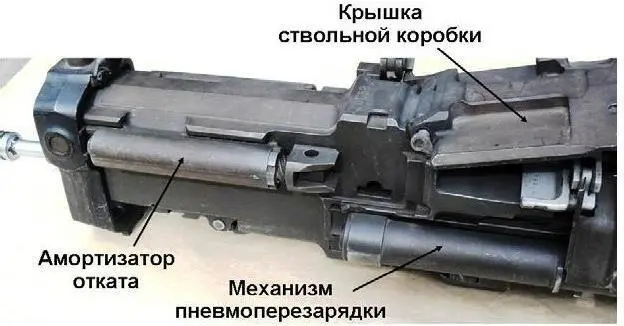

Рис . 2 . 12 .Амортизатор отката

Звеньеотводслужит для отвода звеньев и устанавливается на ствольной коробке (рис. 2.11). Представляет собой лоток, по которому использованные звенья из автомата направляются в звеньесборник.
