Коллектив авторов - Михаил Козловский - Өнегелі өмір. Вып. 30

Непосредственным растворением металлов в ртути могут быть получены амальгамы тех металлов, которые обладают заметной растворимостью в ней. В таблице 1 приведены данные по растворимости различных металлов в ртути.

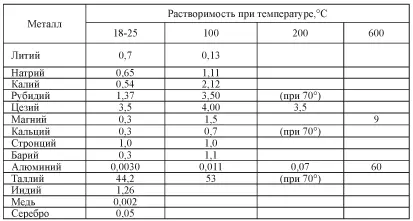

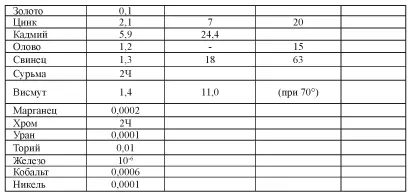

Растворимость металлов в ртути, вес. %

Как видно из этой таблицы, растворимость металлов в ртути колеблется в широких пределах. Так, у таллия она достигает примерно 45 %, металлы же группы железа практически не растворимы в ртути. Для некоторых металлов, например алюминия, наблюдается резкое увеличение растворимости с повышением температуры. Рассмотрение таблицы показывает, что прямым растворением металла в ртути удается получить амальгамы лишь небольшого числа металлов.

Методом же электролиза с ртутным катодом легко переводятся в ртуть те металлы, которые в ней практически не растворимы либо обладают малой растворимостью, причем удается получить системы, содержащие весьма большие количества металла. Так, электролизом с ртутным катодом мы получали амальгамы со следующим содержанием металлов на литр ртути: меди – 380 г, висмута – 418, цинка – 780, олова – 950, кадмия – 900, кобальта – 175, никеля – 235, железа – 110 г.

Такие амальгамы не растворимых в ртути металлов, а также амальгамы, содержащие металл в количествах, превышающих его растворимость в ртути, не представляют собой однофазных систем (истинных растворов), а являются двух- или многофазными системами. – Т.е. взвесями металлов в ртути.

Процесс цементации, по сути дела, также чисто электрохимический процесс, аналогичный процессу электролиза: катодным процессом в данном случае является выделение цементируемого металла, а анодным – растворение цементирующего металла. При процессе цементации, так же, как и при электролизе, могут быть получены амальгамы не растворимых в ртути металлов и амальгамы, содержащие металлы в количествах, превышающих их растворимость в ртути.

Электролиз с ртутным катодом и процесс цементации с помощью амальгам имеют большие преимущества по сравнению с электролизом с твердыми катодами и цементацией твердыми металлами.

Во-первых, перенапряжение для выделения водорода на ртутном катоде весьма высоко, что ставит выделяемый металл в несравненно благоприятные условия в отношении конкуренции его ионов с ионами водорода при процессе разряда на катоде. При этом перенапряжение для водорода остается высоким, даже если в ртути растворится металл, обладающий низким значением перенапряжения. Так, по нашим данным, перенапряжение для выделения водорода на ртути и на амальгаме кобальта, обладающего низким перенапряжением, оставалось практически одинаково высоким, даже когда концентрация кобальта достигала 3 г-атом/л ртути.

Во-вторых, при электролизе с ртутным катодом поверхность электрода остается совершенно однородной, что исключает образование местных элементов и тем самым вредное влияние различных примесей. Например, при электролизе цинка с твердым катодом наличие в электролите следов некоторых более положительных металлов вызывает резкое снижение выхода цинка по току, так как наряду с отложением цинка на катоде происходит обратный процесс растворения цинка за счет работы местных элементов.

Как известно, всякому анодному процессу должен отвечать какой-то катодный процесс, при невозможности же протекания катодного процесса прекращается и анодный. В данном случае растворение цинка является анодным процессом, катодным же служит выделение водорода на микро- участках, образованных выделившимися на катоде более положительными, нежели цинк, металлами, обладающими низким перенапряжением для выделения водорода. При электролизе же с ртутным катодом такие микроучастки не образуются.

Далее при электролизе с ртутным катодом, если не допускать слишком высокой концентрации металла в амальгаме, отпадает опасность образования дендритов. Как известно, дендритообразование вызывает короткие замыкания, что приводит к периодическим остановкам процесса. Исключение дендритообразования при электролизе с ртутным катодом позволяет проводить процесс при более Близком расположении электродов, благодаря чему снижается рас- ход электроэнергии.
