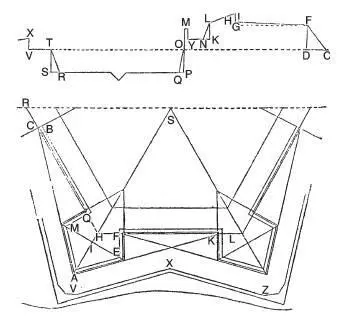

Рис. 149, 150. План и разрез бастиона по де Виллю

«Шестиугольник, – пишет он, – это фигура, которая лучше всего подходит для фортификаций, поскольку бастионы в нем имеют прямоугольную форму, поэтому мы и решили начать с него, намереваясь описать метод вычислений, который можно применять для любой другой фигуры (рис. 149). Сначала нужно построить правильную геометрическую фигуру, иными словами, такую, у которой все стороны и углы одинаковы и которая имеет столько углов, сколько вам нужно бастионов… На нашем рисунке изображена половина шестиугольника, на которой показано, как надо рассчитывать размеры бастиона. Те же самые вычисления проделываются и на всех остальных углах. Допустим, что на углу RHL шестиугольника надо соорудить бастион. Разделите одну из сторон HL на три равные части, а каждую часть – пополам (на нашем рисунке эта часть обозначена буквами HF) и отложите отрезок HQ, равный по длине HF… это и будет горжа бастиона; в точках F и Q проведите линии, перпендикулярные FE и QM, равные по длине отрезкам HF и HQ. Соедините точки М и Е, а через точку Н проведите линию к точке S – вы получите полудиаметр SH… из точки I проведите отрезок IA, равный по длине отрезку IE, и соедините точку А с точками М и Е. У вас получился прямоугольный бастион QMAEF, который будет наилучшим образом защищать куртину. Чтобы узнать, где располагается начало куртины, продолжите отрезки АЕ и AM до тех пор, пока они не пересекутся со сторонами шестиугольника в точках С и К. В этом случае линией защиты будет АС…

Однако следует отметить, что этот метод не подходит для укреплений, имеющих меньше шести бастионов, ибо, если фланки и горжа имеют одинаковую длину, то бастион становится остроугольным. Что касается других частей, проведите линию рва VX, XZ, параллельную стенам бастиона, на расстоянии, равном длине фланка».

Де Билль (Девиль) признавал необходимость сооружения орийонов или плеч на фланках бастиона, но предпочитал прямоугольные орийоны полукруглым. На плане (рис. 149) он приводит профиль укрепления (рис. 150):

«Начертите линию CV, – пишет де Вилль, – и отложите на ней отрезок CD, равный пяти мерам длины; из точки D проведите линию DF, перпендикулярную CV и равную по длине отрезку CD, и соедините точки С и F – у вас получится склон парапета. Из точки F параллельно линии CV проведите отрезок FG, равный 15 шагам (французский географический шаг равен 1,6242 м. – Примеч. ред. ), а из точки G проведите перпендикуляр GH, равный по длине одному шагу. Соединив точки F и Н, вы получите линию поверхности рва с наклоном в сторону крепости. Пусть отрезок HI будет иметь длину 4 фуга (1 м 22 см), a GL (толщина парапета) – 5 шагов; линия KL должна быть вертикальной, но точку К расположите в 2 шагах выше линии CV; после этого проведите отрезок KN, обозначающий скат парапета; NY, проход на парапете, должен быть шириной около двух шагов, а М – менее полушага по толщине. Его высота, MY, должна быть 7 или 8 футов (2,13–2,44 м). После этого проведите перпендикулярно линии CV отрезок МР, ниже точки О он должен иметь длину 5 шагов – это будет глубина рва. PQ – это внешний скат стены, которая должна быть размером полтора шага, а О будет пояском или кордоном , слегка возвышающимся над эспланадой; ширина рва QR в крупных укреплениях должна быть равной 26 шагам, а в других – 21 шагу. Пусть RS, склон контрэскарпа, будет равен двум с половиной шагам, а его высота ST – 5 шагам; коридор TV (крытый переход), который следует разместить на линии CV, должен иметь от 5 до 6 шагов в ширину; эспланаду (гласис) расположите на высоте полутора шагов от коридора VX, тогда означенная эспланада будет спускаться в сторону открытой местности на 15–20 шагов… таким образом и рассчитываются профили… которые могут быть различного вида… шаг равен 5 футам (1,52 м)».

Де Билль рекомендует сооружать перед валами фоссебреи, которые значительно увеличивают оборонную мощь фортификаций. Будучи замаскированными от врага крытым переходом, они препятствуют установке осадных батарей и держат под обстрелом точки, в которых траншеи подходят ко рву. Он считал, что эти фоссебреи надо делать земляными, как это изображено на профиле А (рис. 151).

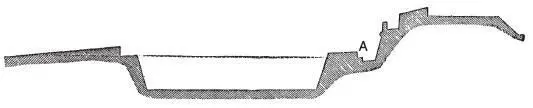

Рис. 151. Ров с фоссебреей, в разрезе, по де Виллю

В ту пору в области фортификации, как и в любой другой отрасли архитектуры, существовало повальное увлечение формулами, и каждый инженер стремился создать свою собственную систему укреплений. И если уж мы заговорили о шевалье де Вилле, то только потому, что его методы расчетов основаны на результатах экспериментов и потому практичны. Но Вобан обнаружил, что бастионы, сооруженные инженерами до него, имели слишком маленькие размеры, а также слишком короткие и слабые фланки и чересчур узкие горжи. Линии рвов, по его мнению, были прочерчены плохо, крытые переходы были слишком узкими, плацдармы – тесными, а внешних укреплений было явно недостаточно. Именно Вобану и еще голландцу Минно де Кегорну (1641–1704) мы обязаны системами фортификаций, которые далеко превосходят все, что было создано до них. И тем не менее, по признанию самих этих знаменитых инженеров, несмотря на все их усилия, наступление по-прежнему превосходило по своей мощи оборону.
