Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

На плане крепости Фамарс в Бельгии (которая описана в «Истории бельгийской архитектуры»), приведенном в нашей книге на рис. 4, хорошо видно, что ее очертания сильно отличаются от обычной конфигурации римских укреплений. Правда, эта крепость была построена не раньше III века н. э. Что касается стен, которые римляне обычно возводили вокруг своих городов, то они состояли из двух параллельных каменных стенок, отстоящих друг от друга на расстоянии 20 футов (6 м). Пространство между ними заполняли землей, которую брали из рвов, и камнями, и все это хорошо утрамбовывали. Наверху делался парапет, который слегка наклоняли в сторону города для стока дождевых вод. Внешняя стена, возвышавшаяся над парапетом, была очень массивной и имела бойницы, а внутренняя только слегка возвышалась над поверхностью земли в крепости. Здесь были сделаны лестницы и наклонные спуски, по которым воины поднимались на парапет (рис. 5).

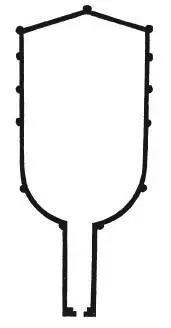

Рис. 4. План крепости Фамарс, Бельгия

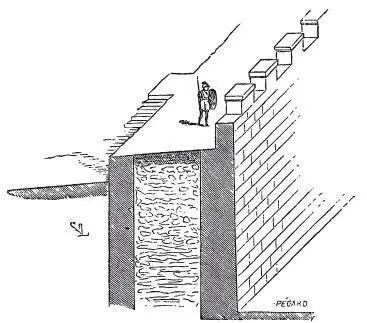

Рис. 5. Римская технология сооружения крепостных стен

Нарбонский замок в Тулузе, игравший очень важную роль в истории этого города со времен вестготов (V – нач. VI в.) до XIV века, был построен по классическому образцу. Он состоял из «двух массивных башен, из которых одна стояла с южной стороны, а другая – с северной, построенных из кирпичей из обожженной глины, гальки и известняка. Их стены были обложены огромными камнями, скрепленными между собой известковым раствором и железными пластинами, залитыми свинцом. Замок возвышался над землей более чем на 30 фатомов (54 м); его южная башня имела ворота и два кирпичных свода, доходившие до самого верха; в северной башне и на Пляс-дю-Сален тоже имелись ворота. Через ворота на площади раньше можно было пройти в город, поверхность грунта в котором с тех пор поднялась на 12 футов (3,5 м). Между этими двумя башнями виднелась квадратная башня. Обе башни были заполнены землей, которую брали, когда копали ров, если верить Гильому де Пуилорне, который пишет, что Симон де Монфор велел вырыть ров и заполнить башни землей по самую крышу» [5].

Вестготские укрепления города Каркасон, сохранившиеся до наших дней, имеют то же строение, что и укрепления, описанные Вегецием. Уровень грунта в городе гораздо выше окружающей местности и достигает почти самых парапетов. Куртины, имеющие большую толщину, выложены слоями небольших камней кубической формы, которые чередуются со слоями кирпича, а промежуток между внешней и внутренней стенами заполнен не землей, а булыжником, залитым известковым раствором. Над куртинами возвышались башни, каждая из которых в случае прорыва осаждающих через стену превращалась в отдельный, независимый форт. С внешней стороны башни имели полукруглую форму, с внутренней – квадратную, а стояли башни на квадратном фундаменте. На рис. 6 приведен план одной такой башни с прилегающей к ней куртиной. На рис. А изображен план первого этажа, а на рис. В – второго.

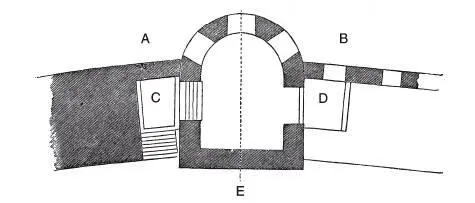

Рис. 6. План одной из башен Каркасона: А — план первого этажа; В — план второго этажа; С и D — выемки, расположенные под подъемными мостами

Рис. 7. Внутренний вид той же самой башни с прилегающими к ней куртинами со стороны города

Мы видим, что в передней части ворот сделаны две выемки, С и D. Когда мосты над ними поднимались, связь башни с городом и парапетом полностью прерывалась. Со второго этажа башни на боевую площадку с бойницами можно было подняться по деревянной лестнице, расположенной внутри помещения у плоской стены. С внешней стороны крепости уровень земли находился гораздо ниже первого этажа башни и уровня земли внутри крепости (куда можно было спуститься по лестнице, насчитывавшей всего десять – пятнадцать ступенек). На рис. 7 показана башня и прилегающие к ней участки стен с внутренней стороны (обращенной к городу) без подъемных мостов. Боевая площадка наверху башни защищена крышей и открыта в сторону крепости, что позволяло ее защитникам видеть, что там происходит, а также поднимать камни и другие метательные снаряды с помощью веревок и шкивов [6]. На рис. 8 изображена та же самая башня с внешней стороны, мы добавили сюда еще и боковую дверь [7](потерну, лат. posterula), которая располагалась на приличной высоте над землей. Для того чтобы добраться до потерны, надо было иметь обыкновенную или веревочную лестницу. Доступ к двери защищал, по обычаю того времени, частокол или барьер. Подобную защиту имели все ворота и боковые дверцы крепостей.
