Внешние и внутренние линии были окружены рвами S. Стена с башнями держала под обстрелом дорогу, которая шла мимо замка. С дороги в замок можно было попасть через ворота С (см. рис. 61, где этот вход показан с высоты птичьего полета). Другой вход, проходивший через мощную отдельную башню, был очень хорошо укреплен. Что касается внутренних укреплений замка, то они представляют большой интерес, поскольку демонстрируют, какими средствами защиты обладал ее гарнизон. Башни выступают далеко за линию стен, что позволяло держать подступы к ним под перекрестным обстрелом. На севере, где замок имел выступ (а это было его самое уязвимое место), было сооружено укрепление, имевшее два кольца мощных стен, одно внутри другого, которые соединялись перемычками. Позже к ним были пристроены две башни большего диаметра, чем все остальные. В точке G расположился большой зал высотой в два этажа, где собирался весь гарнизон, чтобы получить приказы командующего. Отсюда по лестнице I, состоявшей из трех пролетов, каждый из которых шел в своем направлении, воины могли быстро занять свои места в любой точке укреплений. Участок лестницы, соединявший ее с залом, легко уничтожался, и гарнизон мог укрыться в этом зале, если остальные укрепления попадали в руки врага. Массивный донжон F, высотой в несколько этажей, с круглой башней в центре, сообщался с залом на уровне второго этажа с помощью галереи К, которую, в случае необходимости, тоже можно было легко изолировать. Донжон возвышался над всеми линиями укреплений и прилегающими к нему зданиями. Гарнизон в обычное время размещался в казарме L с той стороны, где легче всего было проникнуть в замок. Буквой О обозначены конюшни, пекарня и кладовая, буквой Н – часовня, а N – пост, или караульное помещение, расположенное рядом со входом D. Небольшие здания, окружающие донжон, были сооружены позже. Дверца Е вела в обширные сады, которые были окружены укрепленной стеной. В течение феодального периода донжон для замка был тем же, что и замок для города, – последним убежищем его гарнизона, последним средством сопротивления. Поэтому их строили с особым вниманием и снабжали всеми известными в ту пору средствами защиты. Донжоны, построенные в романском стиле, были, как правило, квадратными и укреплялись башнями прямоугольной или полукруглой формы, которые держали стены под перекрестным огнем из бойниц, расположенных наверху.

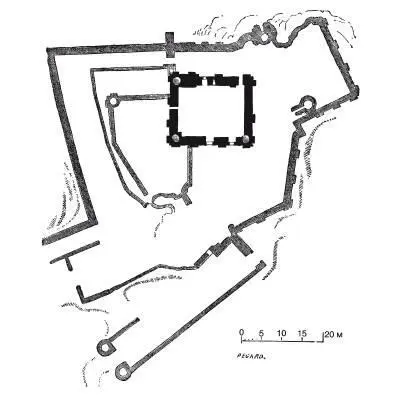

Рис. 33. План замка Шовиньи

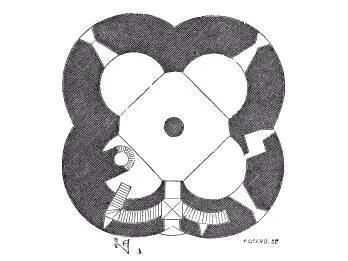

Рис. 34. План донжона замка Этамп

Такие донжоны имеют замки Ланже, Лош, Божанси, Шовиньи (план которого мы приводим на рис. ЗЗ) [45], а также городов Монтришар, Домфрон, Ножан-ле-Ротру, Фалеза и других. Их залы образовывали своды или отделялись друг от друга деревянным потолком, опиравшимся на ряд отдельно стоящих столбов. Залы имели многочисленные окна, через которые в них проникал свет, кроме того, они часто имели дымовые трубы, очаги и колодцы на первом этаже. Донжон строился в самом высоком месте холма, на котором стоял замок, или на специально сооруженном валу. Основание донжона защищала невысокая стена (chemise), а внутрь можно было попасть только через узкую дверь, поднятую на несколько метров над уровнем земли, а также с помощью деревянных и перекидных мостов, сообщающихся с парапетом этой стены. Уже тогда донжоны имели большую высоту, от 9 до 15 метров, что позволяло держать под наблюдением не только внешнюю линию укреплений замка, но и прилегающую к нему местность. До наших дней, насколько мне известно, не дошли верхние защитные сооружения донжонов, сооруженных в период с X до конца XI века, поэтому мы не можем сказать, устанавливались на них во время войны хорды или их венчали боевые площадки или островерхие крыши. Зато до нас дошли верхние части замков, построенных в конце XI – начале XII века, таких как Каркасон, где хорошо видны следы этих деревянных хорд, поэтому можно сделать предположение, что все квадратные башни запада, севера и центра Франции также имели подобные защитные укрепления. К середине XII века от квадратной формы донжонов и башен отказались. Под их выступающие углы можно было легко подвести подкоп и разрушить с его помощью всю башню. Донжон замка Этамп представляет собой весьма необычное сооружение, на примере которого хорошо видно, какие усилия прилагали строители XII века, чтобы сделать эту башню одновременно резиденцией феодала и хорошо укрепленным фортом. Мы приводим на рис. 34 план первого этажа этого донжона [46].
