Потом к ним добавились еще два детектора намного меньшего размера. TOTEM (TOTal Elastic and diffractive cross section Measurement, измерение полного сечения упругого дифракционного рассеяния) предназначен для измерения исключительно высокоточных протонов и установлен недалеко от центра детектора CMS, где сталкиваются протоны. И наконец, это LHCf (Large Hadron Collider forward, большой адронный коллайдер «передний»), задача которого – изучать частицы, образующиеся в «передней» части протон-протонных столкновений, вылетающие в направлении почти совпадающем с направлением сталкивающихся пучков. Он расположен рядом с детектором ATLAS, недалеко от точки пересечения пучков.

Многоцелевые детекторы ATLAS и CMS предназначены для поиска бозона Хиггса и другой «новой физики», которая может продемонстрировать существование суперсимметричных частиц и разрешить загадку темной материи. Детектор ATLAS состоит из ряда все более увеличивающихся концентрических цилиндров, расположенных вокруг точки пересечения протонных пучков. Функция внутреннего детектора в том, чтобы отслеживать заряженные частицы, идентифицировать их и измерять импульс. Внутренний детектор окружен большим соленоидальным (в виде катушки) сверхпроводящим магнитом, который изгибает траекторию движения заряженных частиц.

Снаружи находятся электромагнитный и адронный калориметры, которые поглощают заряженные частицы – фотоны и адроны – и выводят их энергию из создаваемых ими потоков частиц. Мюонный спектрометр измеряет импульс мюонов, которые проходят сквозь другие элементы детектора. В нем используется тороидальное (в форме пончика) магнитное поле, создаваемое большими сверхпроводящими магнитами, образующими восемь баррелей и два торцевых тороида. Это самые крупные сверхпроводящие магниты в мире (см. рис. 24).

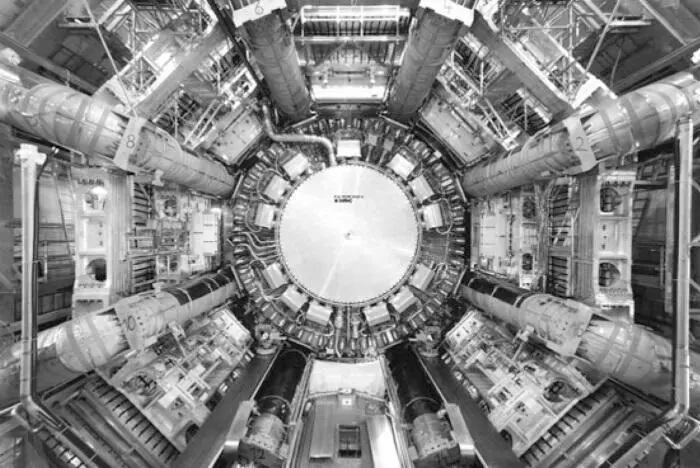

Рис. 24

Детектор ATLAS использует тороидальное (в форме пончика) магнитное поле, генерируемое огромными сверхпроводящими магнитами, которые образуют восемь цилиндрических баррелей и два торцевых тороида. Это крупнейшие сверхпроводящие магниты в мире. Источник: © copyright CERN

ATLAS не может распознавать нейтрино, и их присутствие приходится выводить из расхождения энергии между столкнувшимися и обнаруженными частицами. Поэтому детектор должен быть герметичным: ни одна частица, кроме нейтрино, не должна ускользнуть незамеченной.

Детектор ATLAS имеет около 45 метров в длину и 25 метров в высоту, примерно вдвое меньше собора Парижской Богоматери. Он весит около 7 тысяч тонн, как Эйфелева башня или сто «Боингов-747» без пассажиров. Коллаборацию ATLAS возглавляет итальянский физик Фабиола Джанотти, она включает 3 тысячи физиков из более чем 174 университетов и лабораторий 38 разных стран.

У детектора CMS другая конструкция, но аналогичные возможности. Внутренний детектор представляет собой трекинговую систему из кремниевых пиксельных и стриповых детекторов, которые измеряют положение заряженных частиц, что позволяет восстановить их путь. Как и в детекторе ATLAS, электромагнитный и адронный калориметры измеряют энергию заряженных частиц, фотонов и адронов. Мюонный спектрометр фиксирует данные о мюонах, проникающих сквозь калориметры.

Детектор CMS называется компактным, то есть в нем используется один крупный соленоидальный сверхпроводящий магнит, поэтому он меньше детектора ATLAS. Однако он не так уж мал: 21 метр в длину, 15 метров в ширину и 15 метров в высоту (см. рис. 25). На веб-сайте детектора можно узнать, что он расположен в подземной «пещере, где могли бы поместиться все жители Женевы, хотя и без удобства» [149]. Коллаборацию детектора CMS возглавляет итальянский физик Гвидо Тонелли, и она также включает 3 тысячи физиков и инженеров из 183 институтов 38 стран.

В 1997 и 1998 годах началась работа по строительству компонентов ATLAS и CMS и рытье котлованов под их размещение. Монтаж детекторов закончился в начале 2008 года.

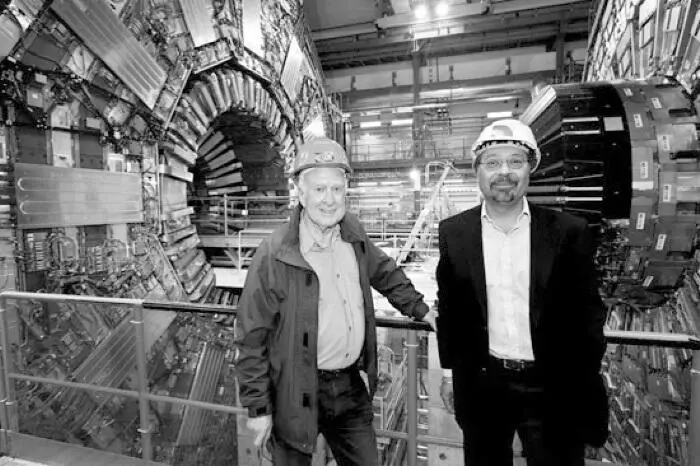

Рис. 25

Питер Хиггс ( слева ) посещает детектор CMS во время строительства. Здесь он с официальным представителем CMS Теджиндером Верди.

Источник: © copyright CERN

В августе 2008 года все 27 километров Большого адронного коллайдера были охлаждены до рабочей температуры. Потребовалось более 10 тысяч тонн жидкого азота и 150 тонн жидкого гелия, чтобы целиком заполнить магниты.
