Снаружи корпуса по обоим бортам напротив боевого отделения крепились ящики для приборов дымопуска. Эти ящики также были различными на танках разных годов выпуска.

В днище корпуса имелось восемь лючков для доступа к различным агрегатам, слива бензина и масла, а в выступающих по бортам частям днища – 12 отверстий для прохода и крепления амортизаторов подвески.

На крыше моторного отделения имелся люк с колпаком воздухозаборника посередине. Справа и слева от люка расположены жалюзи для доступа охлаждающего воздуха к радиаторам. За моторным отделением на крыше корпуса устанавливался глушитель.

Над отделением трансмиссии в съемном наклонном броневом листе имелось круглое отверстие диффузора вентилятора. Сверху вентилятор закрывался броневым колпаком с жалюзи.

Боевое отделение отгорожено от моторного перегородкой с люком для доступа к двигателю. В бортах корпуса имелось два круглых отверстия для доступа к приборам дымопуска.

БАШНИ ТАНКА. Главные башни, как и корпус танка, выпускались двух типов – сварные и клепано-сварные. В задней стенке кормовой ниши имелась вертикальная щель для бугельной установки пулемета. С 1936 года вместо нее ввели стандартную шаровую пулеметную установку. Кроме того, внутри башни на стенке кормовой ниши размещалась радиостанция. Первоначально в крыше башни имелся один большой прямоугольный люк, замененный в 1936 году двумя – круглым, с установкой под зенитную пулеметную турель, и прямоугольным. В передней части крыши башни имелись два отверстия для установки закрытых броневыми колпаками перископических приборов, в середине – ребра жесткости в виде выштамповок в форме звезды и двух полос с закругленными краями, а в задней части справа – отверстие для вывода провода к антенне. На правой и левой стенках башни располагались отверстия для стрельбы из личного оружия и смотровые щели с триплексами.

Главная башня оснащалась подвесным полом, приподнятым над днищем корпуса и закрепленным четырьмя кронштейнами к погону башни. Стойки сидений командира и наводчика имели снизу барабанные укладки для 12 снарядов (по 6 штук каждая). Между сиденьями находилась стойка для 8 снарядов. Откидное сиденье радиста (он же заряжающий) крепилось шарнирно на задней стойке пола.

Обе малые башни одинаковы по своему устройству и различались между собой только расположением смотровых щелей.

ВООРУЖЕНИЕ. Первоначально танки Т-28 вооружались 76,2-мм танковой пушкой КТ-28 («Кировская танковая») образца 1927–1932 годов с длиной ствола в 16,5 калибров. В ней использовалась качающаяся часть 76,2-мм полковой пушки образца 1927 года с укороченной с 1000 до 500 мм длиной отката, увеличенным с 3,6 до 4,8 л количеством жидкости в накатнике и утолщенными стенками салазок с 5 до 8 мм. Кроме того, был введен новый подъемный механизм, ножной спуск и новые прицельные приспособления. В боекомплекте пушки КТ-28 имелись осколочно-фугасные снаряды и шрапнель.

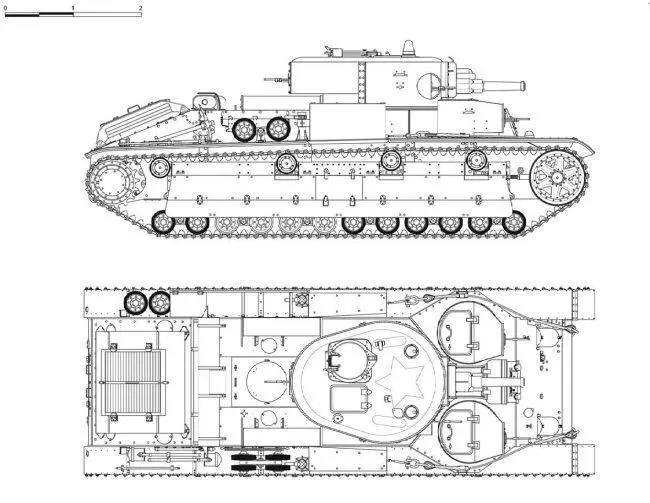

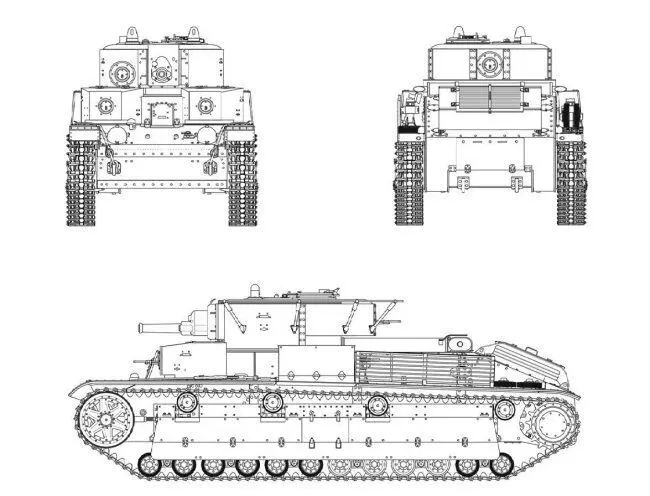

Танк Т-28 выпуска 1939 года.

Именной танк «Сталин» направляется на Красную площадь.

Москва, 7 ноября 1938 года. Танк выпуска 1938 года, помимо ЗИП на правом борту уложена лестница для залезания на танк.

Пушка устанавливалась в маске и имела телескопический и перископический прицелы – ТОП образца 1930 года и ПТ-1 образца 1932 года. ТОП располагался слева от пушки, а ПТ-1 – на крыше башни с левой стороны и соединялся с пушкой специальным приводом. Кроме того, с правой стороны в крыше башни симметрично с перископическим прицелом размещалась командирская панорама ПТК. Справа от пушки в шаровом яблоке устанавливался пулемет ДТ, еще один такой же пулемет располагался в нише башни.

Малые башни вооружались одним пулеметом ДТ и имели угол обстрела по горизонту 165 градусов.

Боекомплект танка Т-28 составлял 69 снарядов для орудия и 126 пулеметных магазинов (7958 патронов).

Следует отметить, что пушка КТ рассматривалась «как временная мера для вооружения танков Т-28, вплоть до отработки специальной 76-мм танковой пушки ПС-3». Последняя разрабатывалась в артиллерийском КБ завода «Большевик» под руководством П. Сячентова. Однако к концу 1936 года ПС-3 так и не была доведена «до ума», а после ареста «врага народа» Сячентова работы по этой артсистеме свернули.
