30 января 1930 года начались испытания разведчика Р-7 (АНТ-10). Этот самолет, оснащенный двигателем BMW-VI, представлял собой почти полное воспроизведение Р-3, но увеличенных размеров. В целом это было в духе Туполева, поскольку создавать последующие машины по образу и подобию предшественников было проще. Такой подход позволял лишь значительно сократить сроки и стоимость создания самолетов в ущерб его летным и эксплуатационным характеристикам.

В июле 1928 года Туполев ознакомил коллегию ЦАГИ с проектом Р-7. Более высокое по сравнению с Р-З расположение верхнего крыла над фюзеляжем обеспечивало лучший обзор из кабины летчика, а размещение наступательного стрелкового вооружения из двух синхронных пулеметов ПВ-1 и 400 кг бомб в грузовом отсеке фюзеляжа улучшило его аэродинамику и повысило летные данные самолета.

Заводские испытания Р-7 с мотором BMW VI начались в 1930 году 30 января М.М. Громов совершил на Р-7 первый полет. В том же году его предъявили в НИИ ВВС. Однако государственные испытания, завершившиеся к осени, он не выдержал. Самолет оказался сложным в управлении. К тому же Р-7 был намного дороже деревянного серийно строившегося Р-5, ставшего основой разведывательной авиации СССР в 1930-е годы. Летали на Р-7 М.М. Громов, А.Б. Юмашев и В.О. Писаренко.

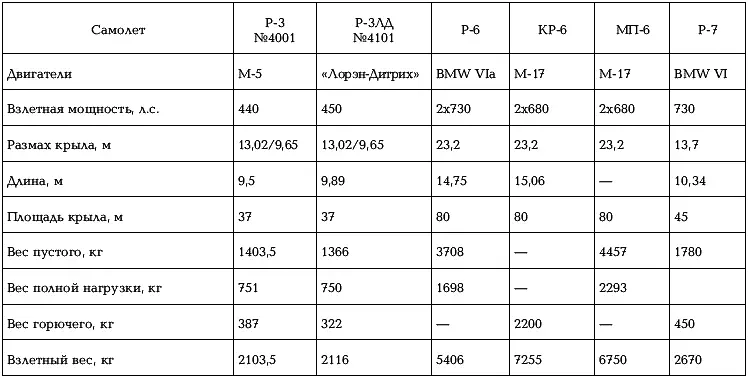

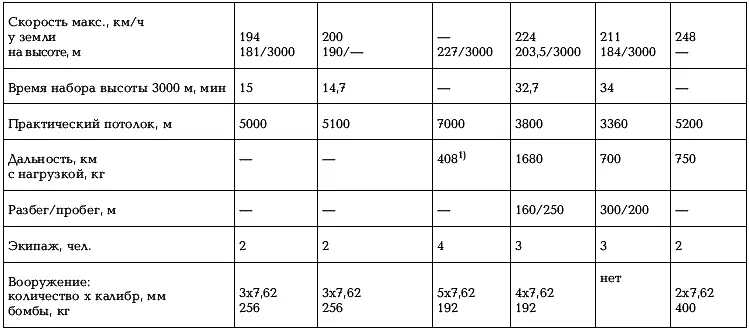

Примечание. 1. В варианте самолета для воздушного боя.

Опыт в области цельнометаллического самолетостроения, накопленный конструкторами ЦАГИ, позволил в ноябре 1924 года приступить к созданию двухмоторного тяжелого бомбардировщика ТБ-1 (АНТ-4). «Биография» этого самолета началась гораздо раньше и тесно связана с появлением в 1921 году в Ленинграде Особого технического бюро по военным изобретениям (Остехбюро) под руководством В.И. Бекаури.

Работа этого конструкторского коллектива началась с создания авиационных мин и торпед, затем на предприятии стали разрабатывать телеуправляемые самолеты. Если для испытаний можно было приспособить имевшуюся авиатехнику, то для поражения кораблей вероятного противника требовалось средство доставки оружия – самолет большой грузоподъемности.

Сначала такую машину хотели заказать в Англии, но они запросили 500 тысяч рублей золотом и определили срок в полтора года. От их услуг отказались, и летом 1924 года Бекаури обратился в ЦАГИ.

Расчеты показали возможность создания самолета грузоподъемностью 2000 кг и способного развивать скорость не менее 165 км/ч, что соответствовало требованиям заказчика.

Разработка машины началась в отделе опытного самолетостроения АГОС под руководством Туполева. Инженеры ЦАГИ построили ТБ-1 за девять месяцев, израсходовав лишь 200 тысяч бумажных рублей.

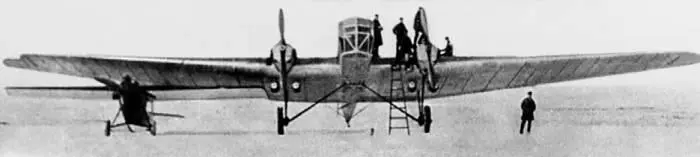

Опытный экземпляр АНТ-4 с моторами «Нэпир-Лайон»

ТБ-1 представлял собой двухмоторный цельнометаллический свободнонесущий моноплан с гофрированной обшивкой.

Основу конструкции составляли фермы из дюралюминиевых и стальных труб, принимавшие на себя основную нагрузку. Гофрированная обшивка крыла работала лишь на кручение, фюзеляжа – на изгиб, что существенно, учитывая довольно низкие механические свойства дюралюминия тех лет, снижало весовую отдачу самолета.

Забегая вперед отмечу, что вскоре после появления этого самолета фирма «Юнкерс» пыталась отсудить свои приоритеты в области цельнометаллического самолетостроения. Однако подробное сравнение конструкции планера ТБ-1 и самолетов, строившихся по концессии компанией «Юнкерс» на заводе в подмосковных Филях, показало, что каркас крыла немецких машин был выполнен в виде пространственной фермы с диагональными раскосами, в углах которых проходили трубчатые пояса. На ТБ-1 набор крыла состоял из ферменных лонжеронов, воспринимавших изгибающий момент, и нервюр, между которыми располагались топливные баки.

Ферменным был и фюзеляж. Иным был и шаг гофрированного дюралюминиевого листа, использовавшегося в обшивке.

Одна из сложнейших задач при разработке самолета была, как всегда, связана с выбором двигателей. Своих авиамоторов нужной мощности тогда не было. Поэтому на разных этапах проектирования рассматривались 400-сильные двигатели воздушного охлаждения «Юпитер» компании «Бристоль» и жидкостного охлаждения «Нэпир-Лайон». Поскольку «Юпитеры» необходимо было покупать, а 450-сильные «Нэпир-Лайоны» имелись в наличии и считались более перспективными, на них и сделали ставку.
