Александр Ишков - Оформление заявки на выдачу патента на полезную модель

2. Лабораторный испытательный стенд по п. 1, отличающийся тем, что схемой приточно-вытяжной вентиляции предусмотрена возможность рассмотрения систем с рекуперацией тепла и рециркуляцией воздуха за счет введения в схему системы имитатора контура рекуперации с трехходовым клапаном и имитатора контура рециркуляции с заслонкой.

3. Лабораторный испытательный стенд по п. 1, отличающийся тем, что на программируемых логических контроллерах предусмотрены свободные контакты для подключения дополнительных внешних устройств.

ПРИЛОЖЕНИЕ 7

Многофункциональный лабораторный стенд моделирования систем интеллектуальной автоматики зданий, содержащий контроллер, интерфейс передачи данных и группу пользовательских интерфейсных устройств, отличающийся тем, что в него введены дополнительно четыре контроллера различных производителей, соединенных через шину обмена данными с ЭВМ оператора, имитатором бинарных сигналов, а также датчиками и преобразователями, к каждому из пяти контроллеров подключены соответственно модель жалюзи с сервоприводом, сантехнический кран с сервоприводом, лампа накаливания малой мощности, люминесцентная лампа и светодиоды.

ПРИЛОЖЕНИЕ 8

ПРИЛОЖЕНИЕ 9

Предложенное решение относится к оборудованию, предназначенному для проведения статических и циклических испытаний соединений металлических конструкций на механических типах крепежа (вытяжных заклепках, самосверлящих и самонарезающих винтах, болтах, пистолетных дюбелях) на растяжение.

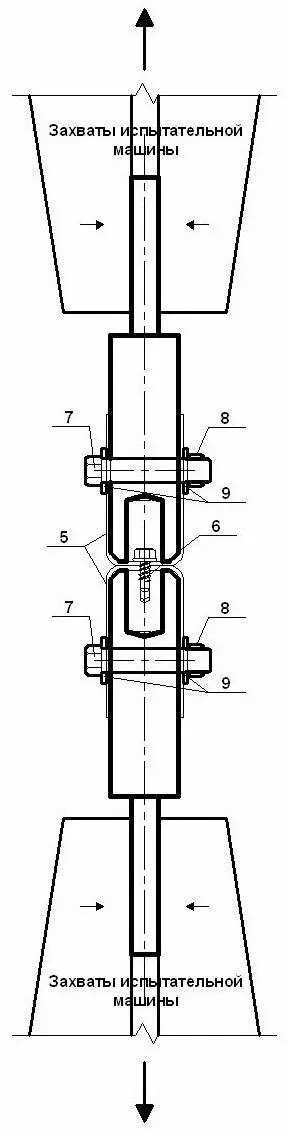

Поставленная задача решена тем, что устройство для испытаний на растяжение механических соединений тонкостенных металлических конструкций, содержит два стальных бруска, на которых закрепляются гнутые П-образные элементы, соединенные между собой механическим крепежом, со стороны противоположенной стороне крепления гнутых П-образных элементов, снабжены цилиндрическим хвостовиком, для закрепления в захватах испытательной машины, предназначенных для испытания стандартных цилиндрических образцов на растяжение. Крепление гнутых П-образных стальных элементов образца тонкостенных металлических конструкций осуществляется посредством болтов с гайками и шайбами, насквозь к брускам устройства. Бруски в верхней части имеют фаску для установки П-образных гнутых стальных элементов с учетом их радиуса изгиба (фаска обеспечивает плотное прилегание П-образных гнутых металлических элементов) и фрезерованные отверстия для размещения в них крепежных элементов.

Преимущества предлагаемого устройства заключаются в расширении возможностей устройства за счет испытания соединений на других типах механического крепежа, упрощении крепления устройства в захватах испытательной машины, повышении достоверности получаемых результатов испытаний за счет исключения возможности выборки зазоров и деформаций во вспомогательных элементах устройства.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Административный регламент исполнения Федеральной службой по интеллектуальной собственности, патентам и товарным знакам государственной функции по организации приема заявок на полезную модель и их рассмотрения, экспертизы и выдачи в установленном порядке патентов Российской Федерации на полезную модель: утв. Приказом Министерства образования и науки Российской Федерации от 29 октября 2008 г. № 326 [Электронный ресурс]. – Режим доступа: http://www.rupto.ru/norm_doc/sod/prikaz/minobrnauka/326/Pritm_zaja-vok_na_poleznuy_model.html# [05.03.2012].
