Для своего времени конструкция лодок была вполне современной. Их хорошие эксплуатационные и боевые качества подтвердились в ходе Великой Отечественной войны. Лодки были полуторакорпусными, клепанными. Толщина обшивки прочного корпуса составляла 12 мм. Легкий корпус имел ледовый пояс и массивный литой форштевень, носовые горизонтальные рули заваливались, что облегчало плавание в ледовых условиях Финского залива. В бортовых булях располагались минные шахты и цистерны главного балласта. Плоские прочные переборки делили прочный корпус на пять отсеков, прочная рубка выполнена в виде цилиндра. В ограждении рубки располагались также расчитанные на предельную глубину погружения шахта 40-мм зенитного автомата и шахта для выхода к нему артрасчета. Первый отсек – торпедный и жилой. Во втором отсеке в герметичной яме располагалась первая группа аккумуляторных батарей и баллоны воздуха высокого давления, а над ней офицерская кают-компания и койки офицеров, отделенные от общего помещения шторами, в отдельной выгородке – каюта командира. В третьем отсеке – центральный пост, вторая группа аккумуляторных батарей, баллоны ВВД, в выгородке – радио-рубка и гидроакустическая аппаратура, а также камбуз и несколько коек для команды. Камбуз располагался не в отдельной выгородке, а непосредственно между койками. Для доступа к аккумуляторам имелось по три люка на батарею, вентиляция батарей – общеямовая. В четвертом отсеке – дизели и главные электромоторы, в пятом – жилое помещение старшин, механизмы управления рулями и другое вспомогательное оборудование. Выходные люки концевых отсеков снабжены резиновыми тубусами и могли использоваться для аварийного выхода личного состав на поверхность. Погрузка торпед производилась через расположенный в первом отсеке торпедоперегрузочный люк.

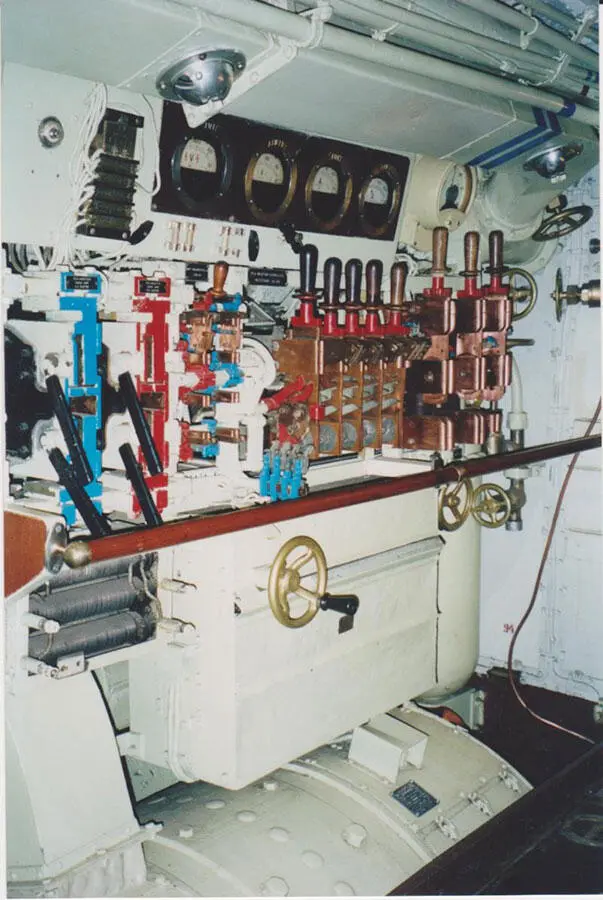

Пост управления главным электромотором

(фото автора)

Главные дизели производства фирмы Vickers Armstrong – шестицилиндровые, реверсивные, четырехтактные, безкомпрессорные с четырьмя клапанами на цилиндр и насос-форсунками. Гребные электродвигатели фирмы Metropolitan-Vickers-двухъякорные. Дизели соединялись с электромоторами и моторы с гребными валами кулачковыми муфтами. Вспомогательные механизмы – с электроприводами. Аккумуляторные батареи – трубчатого типа. Для пополнения запасов сжатого воздуха служили два копрессора типа «Равель» производительностью 3,7 л/мин, для продувания цистерн главного балласта – два компрессора низкого давления производительностью 12,75 м³/мин. Функции трюмных и дифферентовочных насосов выполняли два центробежных насоса производительностью по 10 т/ч.

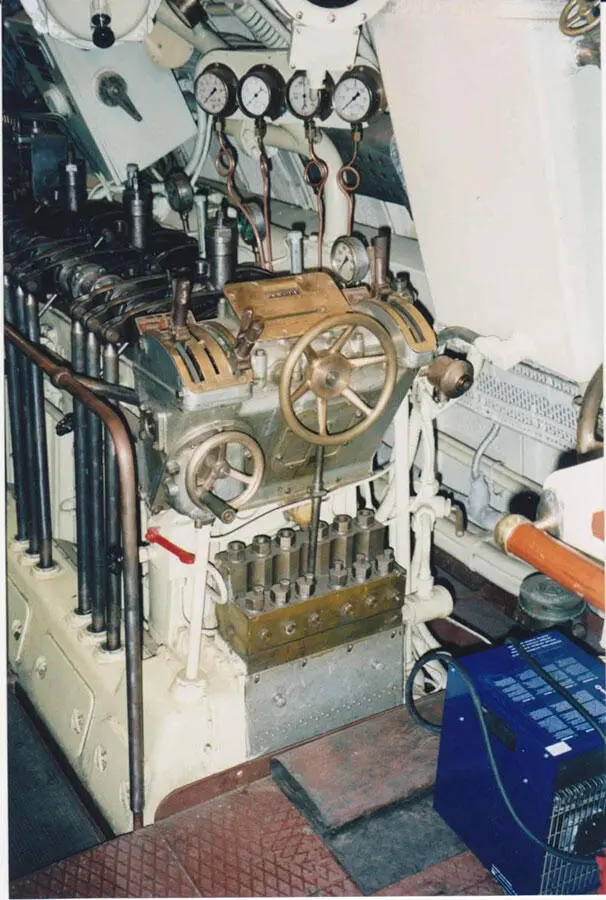

Дизель «Лембита» (фото автора)

Система гидравлических приводов служила для управления рулями, клапанами вентиляции и кингстонами балластных цистерн, подъема перископов, открытия крышек торпедных аппаратов и артиллерийской шахты, отдачи стопоров минно-сбрасывающего устройства и подъема-опускания радиомачт. Арматура и трубопроводы всех систем были изготовлены из меди или бронзы.

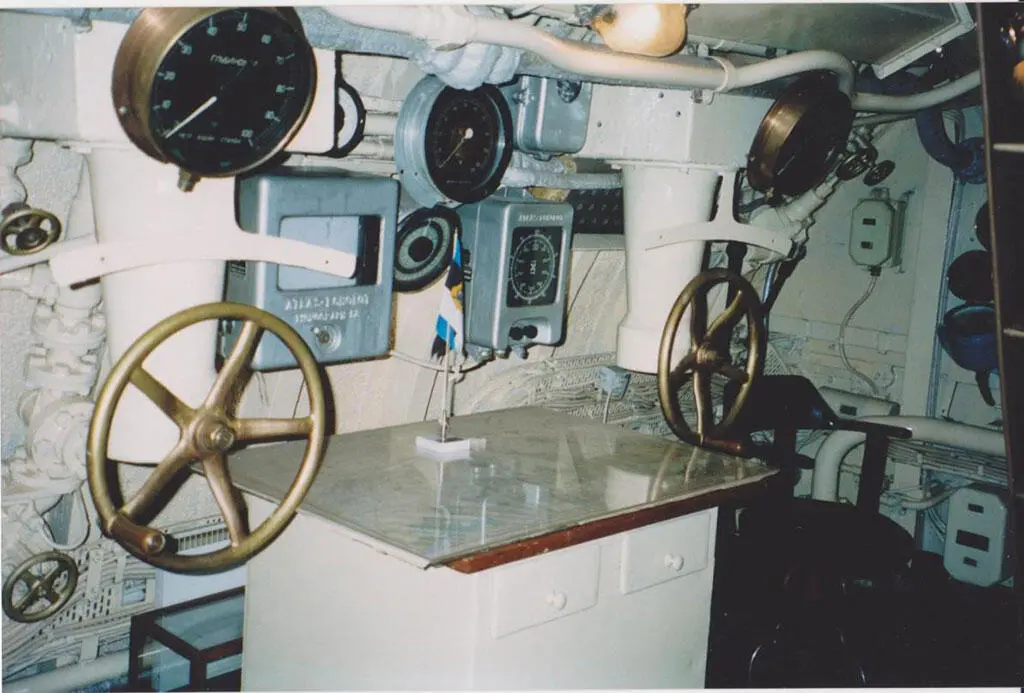

Пост управления горизонтальными рулями

(фото автора)

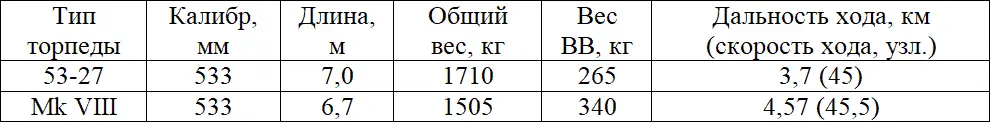

Четыре носовых торпедных аппарата калибра 533-мм-пневматические с системой безпузырной стрельбы с выпуском воздуха в отсек. Путем установки специальных вкладышей можно было вести стрельбу английскими 457-мм торпедами. Штатными торпедами лодок в эстонском флоте являлись парогазовые британские Mk VIII (поставлялись и в СССР в 1944 г.), в составе советского ВМФ использовались также 53–27 (первая советская торпеда, созданная на основе старой 450-мм торпеды 45–15 образца 1915 года). В советском акте обследования бывших эстонских ПЛ упоминаются и 457-мм британские торпеды, но их тип не указывался. Ниже приводятся ТТХ этих торпед:

В большинстве источников торпедный боезапас оценивается в 8 штук (4 в аппаратах и 4 на стеллажах), но многие приводят 10 торпед (скорее всего дополнительные торпеды могли размещаться на настиле первого отсека).
