Использование изоляционных свойств древесины позволяет снизить число изоляторов и отказаться от грозозащитного троса. Кроме того, при необходимости, допускается совместная подвеска линий 0,4; 10 кВ и уличного освещения. В среднем срок службы пропитанных опор, находящихся в контакте с почвой, составляет до 45 лет. Пропитанные детали не следует обрабатывать; в крайнем случае, затесанное место или просверленное отверстие необходимо тщательно антисептировать.

Лиственница зимней рубки хорошо противостоит загниванию, и ее иногда применяют непропитанной. Опоры из лиственницы служат 15–20 лет. Недостатки древесины – большие колебания прочности, пороки (сучки, косослой, трещины, гнили и пр.), гигроскопичность, уменьшение прочности при повышенной влажности, уменьшение размеров при сушке, возгорание, расщепление от ударов молнии.

Физико-механические свойства используемой древесины приведены в табл. 1.15, а объемы лесоматериалов – в табл. 1.16 и 1.17.

Таблица 1.15

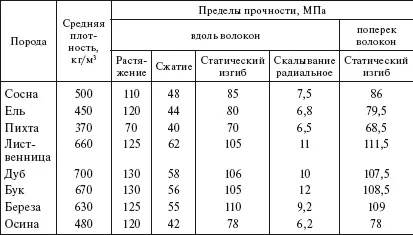

Физико-механические свойства древесины

Примечание. Прочность древесины дана при стандартной влажности 12 %. С увеличением влажности прочность снижается.

Таблица 1.16

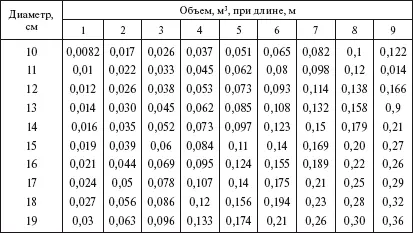

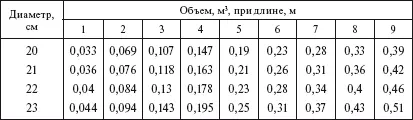

Объем круглых лесоматериалов в зависимости от длины и диаметра бревен

Таблица 1.17

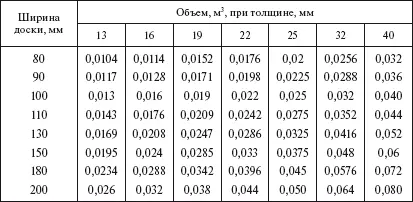

Объем обрезных досок длиной 10 м

Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент.

В качестве фундаментов опор применяются монолитный бетон, сборный железобетон, сваи и в некоторых случаях – металлические фундаменты. У железобетонных опор, нижний конец стойки которых заделывается в грунт, фундаментом служит низ стойки, иногда усиленный ригелями.

Деревянные опоры всех типов устанавливаются без фундаментов.

Для стальных и некоторых видов железобетонных опор на оттяжках наибольшее распространение получили железобетонные сборные фундаменты, устанавливаемые в котлованы. При изготовлении на заводе фундаменты поступают на линию или в виде готовых к установке конструкций (подножников, свай, плит, ригелей, ростверков), или в виде отдельных деталей (рис. 1.1).

Широкое применение железобетонных подножников заводского изготовления возможно в грунтах почти всех категорий, что резко снижает трудоемкость устройства фундаментов, а также объемы земляных работ, расход бетона и в конечном счете стоимость сооружения. Применение железобетонных подножников заводского изготовления позволяет выполнять сооружение фундаментов под опоры ВЛ практически в любое время года.

Рис. 1.1. Детали сборных железобетонных фундаментов опор ВЛ: а – прямой подножник; б – наклонный подножник; в – пригрузочная плита; г – ригель; д – свая; е – ростверк; ж – анкерная плита для крепления оттяжек

С целью ограничения числа типов железобетонных подножников и свай, предназначенных для массового изготовления на заводе, они унифицированы. Шифровка фундаментов основной номенклатуры определяется буквой Ф – фундамент и цифрой, которая указывает типоразмер фундамента. Специальные фундаменты имеют после первой буквы в шифре дополнительную букву С, укороченные – К, повышенные – П. После цифры, обозначающей типоразмер фундамента, через дефис проставляется буква или цифра, указывающая на его применение:

А – под анкерно-угловые опоры; О – под стойки опор с оттяжками; 2 – под опоры с башмаками, имеющими два отверстия; 4 – под опоры с опорными башмаками, имеющими четыре отверстия. В случае установки на фундаментах неосновных вариантов наголовников (с болтами диаметром 48 мм или болтами длиной 350 мм) после буквы А основного шифра через дефис проставляются цифры соответственно 48 или 350.
