Андрей Попович - Шхуна «Чава». Эволюция судовой машины. 2004—2018

Скорость хорошо сделанного яхтенного корпуса, на гладкой воде и в штиль, будет приблизительно соответствовать данным таблицы, приведенной ниже. Используем ее для оценки скорости, необходимой мощности двигателя, и зависимости скорости от загрузки для нашего конкретного случая – проекта Hout Bay 40.

Из таблицы следует, что «в нашем случае», при длине корпуса по КВЛ около 10 м, удельная энерговооруженность в соответствии с требованиями ORC должна составлять не менее 0,7, а диапазон, в который попадает подавляющее большинство современных яхт – от 1,5 до 5. Расчетная скорость Hout Bay 40 должна быть в первом случае 5,6 узла, а во втором – от 6,7 до 7,8 узлов. Для «пустой» лодки с водоизмещением 12 тонн, необходимые мощности составят 8,4 л.с., 18 л.с. и 60 л.с., для крейсера, готового к походу (пусть будет 15 тонн, +25% водоизмещения!) – 10,5 л.с., 22,5 л.с. и 75 л.с.

Сделаем оценку зависимости скорости лодки от ее загрузки. При мощности двигателя 20 л.с. «пустая» яхта теоретически должна развить скорость 6,7 узлов, а «загруженная» – 6,5 узлов. Отсюда следует довольно нетривиальный и практически полезный вывод, который можно распространить и на движение под парусами – при увеличении водоизмещения на 25% крейсерская яхта умеренно тяжелого водоизмещения потеряет лишь 3% скорости.

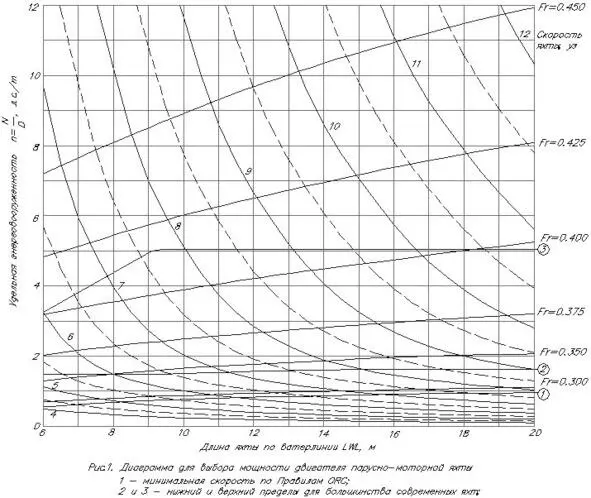

Диаграмма для выбора мощности двигателя парусной яхты от яхтенного строителя Альберта Назарова

Итак, с первым вопросом более-менее все ясно, причем мощность можно подобрать по району плавания и личным предпочтениям. Необходимость постоянно преодолевать сильные течения, неопытный экипаж, в конце-концов, просто любовь к «мотор-сейлерам», заставит выбрать для себя двигатели в районе верхнего предела. «Отмороженные» парусники-крейсерщики предпочтут экономичный маломощный движок, который будет запускаться лишь для того, чтобы зайти в порт, чтобы не болтаться без хода в штилевых условиях, и обеспечивать в походе электроснабжение.

Часто выбор излишне мощного двигателя обосновывают необходимостью «запаса мощности» и «обеспечения безопасности». Однако такое решение всегда будет связано с дополнительными расходами в процессе установки и эксплуатации.

Чтобы перевести эти слова в реальный анализ, «в цифры», проще всего оценить возможность движения судна под двигателем против ветра без учета волнения. Эта ситуация характерна для лодки, живущей в «защищенных» водах.

Ветровое сопротивление, которое испытывает судно, пропорционально квадрату скорости ветра, и описывается формулой:

R = 0,07*K*V 2*Sмид, (кгс);

где К – коэффициент воздушного сопротивления: обычно составляет 0,6…0,9;

V – скорость ветра в м/сек;

Sмид – суммарная площадь поперечного сечения лодки выше КВЛ, включая площадь рангоута и такелажа.

Приняв для проекта Hout Bay 40 в варианте гафельной шхуны Sмид = 10 м 2, Кв=0,7, сводим результаты расчетов в таблицу:

Расход топлива зависит от мощности, снимаемой с двигателя винтом. В оптимальных условиях, когда двигатель работает в своей экономичной зоне оборотов, производители декларируют для такого порядка мощностей 185—195 гр. расхода дизельного топлива из расчета на 1 л. с. Относительно большие двигатели обычно более экономичны, по сравнению с маломощными. Удельный вес дизельного топлива составляет около 0,8. Для приведения лодки в движение, и обеспечения экономичного хода 5 узлов (см. табл.) нужна мощность 6—8 л.с. с часовым расходом топлива около 1.5 – 2 л.

Первые цифры относятся к «пустому» корпусу, вторые – к «груженому».

Увеличение скорости лишь на один узел удваивает необходимую мощность и, соответственно, расход топлива.Необходимость использовать весь запас мощности двигателя, или наоборот, работа с небольшой нагрузкой выводит его из экономичной зоны, удельный расход увеличивается до 200—210 и более грамм на 1 л. с.

Практические эксперименты показали, что дизель Mitsubishi 4D56 (1,5 литра, автомобильный) расходует на этом корпусе на скоростях 5—6 узлов 5—6 литров в час, а на скорости 8 узлов – около 18 литров в час. Это был мой первый вариант судовой машины, который эксплуатировался два сезона. Он практически на пределе использовал возможности винта диаметром 430 мм, заставляя его работать на максимальной мощности вблизи начала кавитации. «Запас мощности» был вполне достаточен, машина обеспечивала максимальный упор около 600 кгс. Теоретически, лодка с таким движителем способна пробиваться против любого ветра где-нибудь в защищенной от волны акватории.
