3.2. Разрушение лабиринтных уплотнений рабочего колеса гидротурбины

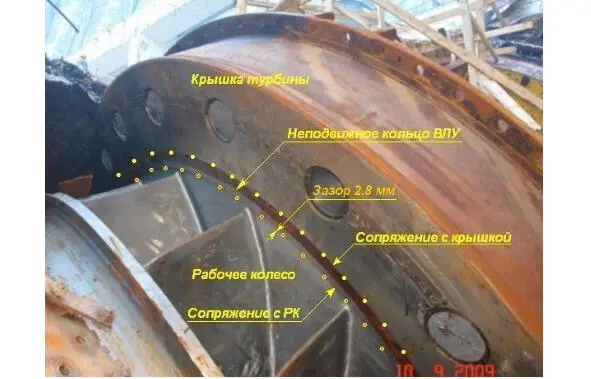

Линии контактов сопряжённых поверхностей верхнего лабиринтного уплотнения (ВЛУ) с рабочим колесом и с крышкой гидротурбины СШГЭС показаны на рис. 11.

Рис.11. Линии контактов сопряжённых поверхностей верхнего лабиринтного уплотнения (ВЛУ) с рабочим колесом и с крышкой гидротурбины

Лабиринтные уплотнения рабочего колеса предназначены для обеспечения и поддержания в заданных пределах объёмного к. п. д. гидротурбины путём создания гидравлических сопротивлений перетеканию воды из спиральной камеры в полости низкого давления (над ступицей рабочего колеса и в отсасывающей трубе) через зазоры между подвижными и неподвижными кольцами соответствующих уплотнений (верхнего и нижнего). Очевидно, чем меньше величина упомянутых зазоров, тем больше гидравлическое сопротивление, и тем выше объёмный к. п. д. турбины. С другой стороны, чем меньше величина зазоров, тем больше вероятность возникновения прямого механического контакта между неподвижными и вращающимися кольцами, и тем выше вероятность возникновения аварии вследствие механического разрушения уплотнений.

Как показано ниже, на рис. 12 и 13, в гидротурбинах СШГЭС проектная величина номинального зазора между неподвижными и подвижными (вращающимися) кольцами установлена равной 2,8 мм. Тем не менее, несмотря на наличие гарантированного зазора, подвижные и неподвижные кольца верхнего и, особенно, нижнего лабиринтных уплотнений неоднократно вступали между собой в непосредственный механический контакт, вследствие чего на СШГЭС происходило аварийное разрушение неподвижных колец лабиринтных уплотнений (см. ниже, рис. 14).

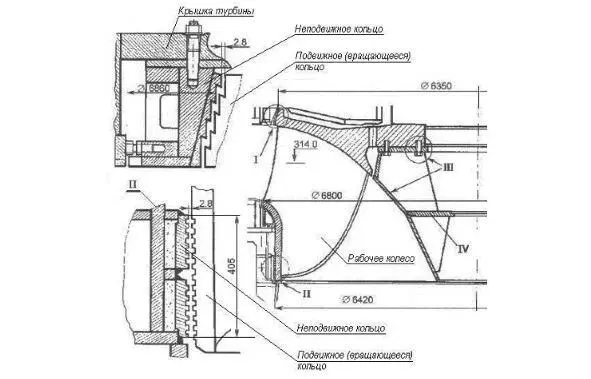

Рис. 12. Верхнее ( I) и нижнее ( II) лабиринтные уплотнения

рабочего колеса гидротурбины СШГЭС

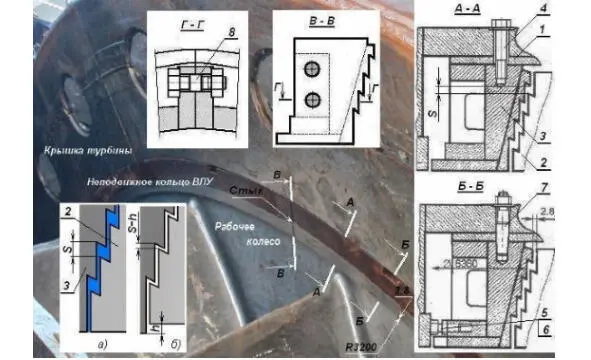

Рис. 13. Фланцевое соединение секций и узел присоединения

неподвижного кольца ВЛУ к крышке турбины

1 – крышка турбины; 2 —подвижное кольцо ВЛУ (верхний обод рабочего колеса); 3 – неподвижное кольцо ВЛУ; 4 – винт; 5 – винтовой домкрат (фиксатор); 6— контргайка; 7- конический штифт; 8 – призонный болт; а) – высотное положение подвижного кольца относительно неподвижного при опоре ротора гидроагрегата на

сегменты подпятника (h=0) ;

б) – высотное положение подвижного кольца относительно неподвижного при опоре ротора гидроагрегата на

тормоза- домкраты (h=15÷20 мм)

«Разрушение неподвижного лабиринта (нижнего) вызвало увеличение биения вала, что приводило к соприкосновению разрушенных частей, выступавших в зазор, с рабочим колесом… Был остановлен ряд агрегатов, хотя и работавших при расчётном напоре в оптимальной зоне эксплуатационной характеристики» [4].

В гидротурбинах СШГЭС неподвижное кольцо нижнего лабиринта выполнено несъёмным. Поэтому, в условиях электростанции восстановление подвижного и неподвижного колец до заводских размеров оказалось невыполнимым, в связи с чем, ряд агрегатов работает с увеличенными зазорами в нижних лабиринтных уплотнениях*.

*Примечание:

В нарушение технических требований РД 153—34.2—31.401—2002 в гидротурбинах СШ ГЭС нижнее лабиринтное уплотнение- несъёмное, что является существенным конструктивным недостатком; это приводит к тому, что при проведении ремонтов практически невозможно восстановить до проектных размеров зазоры в нижнем лабиринтном уплотнении. Поэтому гидротурбины СШГЭС эксплуатируются с увеличенными и неравномерными зазорами в лабиринтном уплотнении. Увеличенные зазоры снижают объёмный к. п. д., а их неравномерность вызывает увеличение вибраций гидротурбины и приводит к дополнительной переменной нагрузке на направляющий подшипник.

Кроме того, в процессе эксплуатации на гидроагрегате №5 (рис. 14) было обнаружено повреждение верхнего неподвижного лабиринта из-за отслоения нержавеющей облицовки» [4].

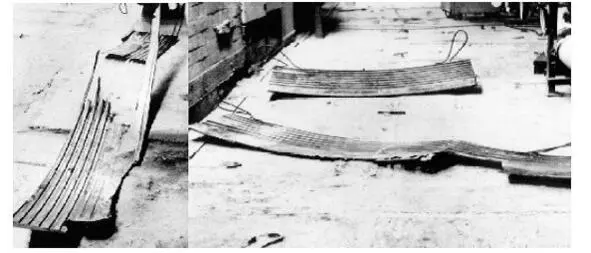

Рис. 14. Аварийное разрушение неподвижного кольца нижнего лабиринтного уплотнения рабочего колеса гидротурбины СШГЭС
