Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

– снижение объема строительства гидротехнических сооружений,

– максимальное увеличение числа скважин платформы,

– удешевление стоимости МП и их капитального ремонта за счет применения более долговечных коррозионностойких материалов,

– повышение отдачи от оборудования, снижение простоев, повышение надежности и безопасности оборудования и др.

Учитывая огромные общие затраты на освоение морского нефтегазового месторождения, рентабельность может быть обеспечена при наличии крупного месторождения с большими извлекаемыми запасами углеводородов и высоким суточным дебитом скважин.

Экономическую эффективность разработки месторождения оценивают извлекаемой прибылью, ее отношением к капитальным затратам, сроком окупаемости вложенных средств. В структуре капитальных вложений, при исключении рентных платежей, составляющих до 40% общих капитальных вложений, основные затраты приходятся на обустройство и разработку месторождения. Затраты на поисково-разведочные работы, составляющие 4-20%, определяются ограниченным объемом их проведения и условиями геолого-поисковых работ. Обычно бурение поисково-разведочных скважин ограничивается одной – двумя скважинами в Мексиканском и Персидском заливах, 5-12 скважинами в Северном море, 1-10 скважинами в акваториях Юго-Восточной Азии и Австралии.

Наиболее важным критерием эффективности капиталовложений при освоении месторождений нефти и газа являются удельные затраты на единицу добываемой продукции. На более крупных месторождениях удельные затраты на их разработку меньше, чем на месторождениях, находящихся в аналогичных условиях с более низкими запасами.

Для освоения месторождений газа и нефти на различных глубинах моря как в России, так и за рубежом создаются плавучие технические средства – буровые, геофизические и инженерно-геологические суда, плавучие краны, морские стационарные платформы, необходимые для проведения поисково-разведочных работ, бурения и эксплуатации скважин.

Этот модуль разработан для того, чтобы глубже разобраться с особенностями арматуры, применяемой на морских платформах и дать расширенное представление о работе морских платформ. Это позволит Вам лучше понять и спрогнозировать использование различной арматуры в установках и оборудовании морских платформ.

Оффшорные платформы используются во всем мире для различных функций в различных по глубине водах и окружающей среде. Поскольку правильный подбор оборудования, видов платформ и способа бурения, а также правильное планирование, проектирование, изготовление, транспортировка, монтаж и ввод в эксплуатацию нефтяных платформ, с учетом глубины воды и условий окружающей среды очень важен, то мы сначала хотели бы представить общий обзор этих аспектов.

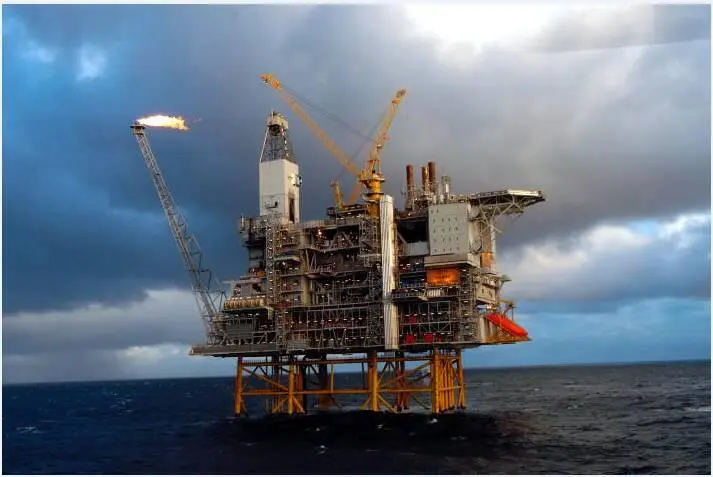

Рис. 1.1. Общий вид морской платформы

В этом разделе рассматриваются основы всех типов оффшорных платформ (фиксированных или плавающих). В случае фиксированных платформ, будет показано и их применение. Общая цель заключается в том, чтобы дать общее представление о различных стадиях проектирования, строительства, снаряжения, транспортировки и монтажа морских платформ.

Начальный период добычи

Самые первые добычные вышки в воде появились в 1891 году в США на озере Гранд-Лейк-Сейнт-Морис.

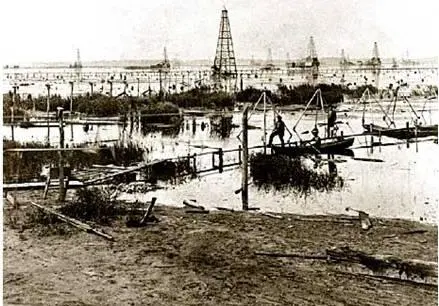

Рис. 1.2. Нефтяные скважины в Гранд-Лейк- Сейнт-Мэрис

Первая МП в России была сооружена на деревянных сваях в 1925-1934 гг. в районе о. Артема вблизи г. Баку. Ввиду того, что такие платформы обладали низкой прочностью и сложной технологией монтажа, впоследствии от их строительства отказались.

Стационарные платформы за рубежом были применены в нефтяной промышленности примерно в середине 30-х годов в акватории Мексиканского залива. В их помощью можно было работать в условиях мелкой воды. Отметим, что многие из первых металлических стационарных платформ, построенных в 30-х- 40-х годах у нас в стране и за рубежом, продолжают успешно эксплуатироваться и в настоящее время.

Исторически первой металлической конструкцией МП в России была платформа на металлическом свайном основании, разработанная Н.С. Тимофеевым, металлические сваи которого погружались методом забуривания. После бурения шурфов под сваи и установки и цементирования свай в морском дне пролетное строение разбиралось и сваривалось на месте строительства. В 1940 году Б.А. Рагинский предложил крупноблочную конструкцию верхнего строения морского основания, которая устанавливалась и монтировалась на зацементированных сваях.
