Е. Любицкая - Эксплуатация и управление на промышленном железнодорожном транспорте. Учебное пособие для студентов сред. проф. образования

В состав предприятия металлургии входят и предприятия по добыче полезных ископаемых (руды, известняка, магнезита и др.), являющихся сырьем для металлургических предприятий. Работа железнодорожного транспорта на предприятиях открытых горных разработок отличается от работы его на металлургических заводах (грузы более однородны. нет многочисленных разнородных перемещений грузов и т.д.). На горнорудных предприятиях и карьерах нерудных ископаемых железнодорожные станции в зависимости от назначения бывают: породные, рудные, погрузочные (рис.2.7. – немасштабная схема путевого развития). Породные и рудные станции служат для регулирования движения поездов на главных откаточных путях и обеспечения требуемой пропускной способности.

Породные станции (рис. 2.6.) предназначены для перевозок вскрыши (пустой породы) из карьера на вскрышные отвалы, а рудные – для перевозок полезных ископаемых с мест добычи (карьер, шахта) на дробильно-сортировочные фабрики или склады готовой продукции для последующей отгрузки на внешнюю сеть.

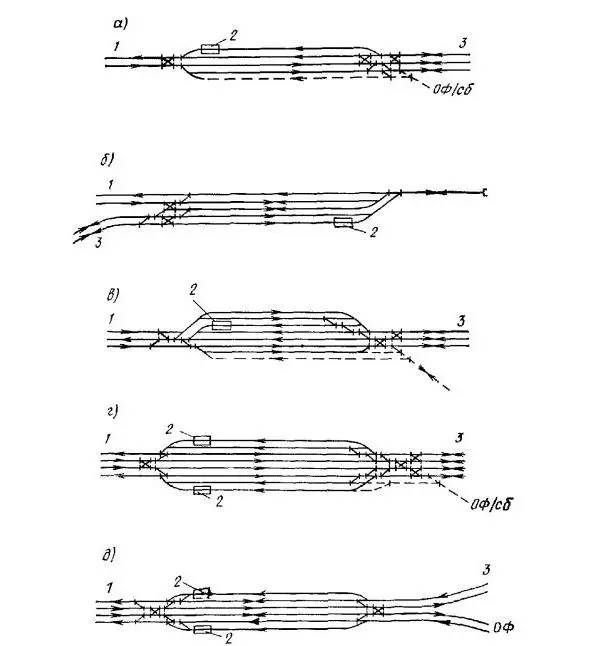

Рис. 2.6. Схемы породных и карьерных станций

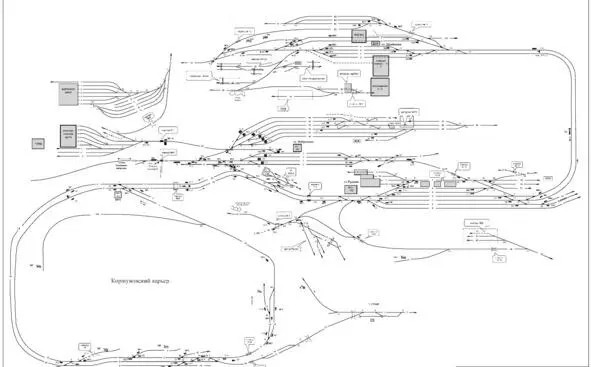

Рис. 2.7. Немасштабная схема путевого развития предприятия

Погрузочные станции (рис. 2.8.) предназначены для погрузки готовой продукции (руды необогащенной, концентрата, агломерата и др.) в вагоны предприятия для перевозки на металлургическое производство или в вагоны магистрального транспорта для отправления на внешнюю сеть.

Технология работы погрузочных станций определяется в основном технологией добычи, доставки полезного ископаемого на погрузочную станцию для его дробления, обогащения, сортировки и выполнения других операций.

Полезное ископаемое может поступать непосредственно из карьера железнодорожным или автомобильным транспортом в бункеры погрузочной фабрики и оттуда в вагоны собственные или магистрального транспорта. В случае необходимости предварительного дробления (без обогащения) полезное ископаемое доставляют с места добычи любым видом транспорта в приемные устройства (бункеры) дробильной или дробильно-сортировочной фабрики, где его дробят и сортируют до установленного гранулометрического состава и подают в бункерный или напольный склад готовой продукции. В напольных складах погрузка в вагоны обычно производится одноковшовыми экскаваторами или роторными погрузчиками.

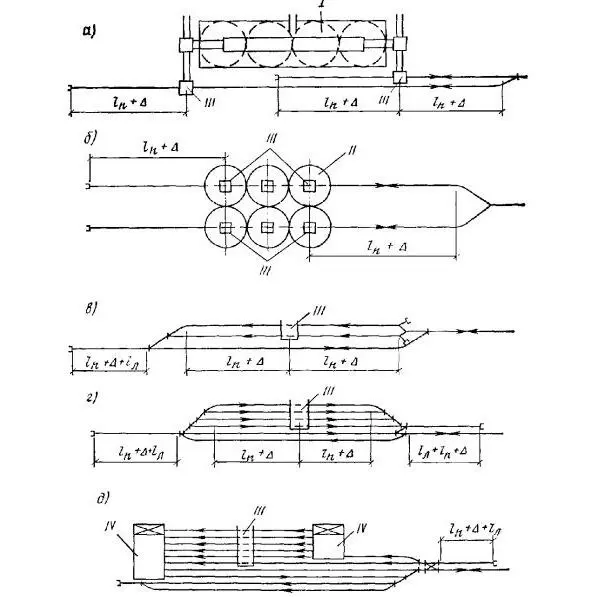

Рис. 2.8. Погрузочная станция

При необходимости погрузочные станции могут быть оборудованы установками по обработке вагонов перед погрузкой профилактическими средствами от примерзания груза к днищу и стенкам вагона, устройствами для дозирования груза в вагонах, уплотнения от выветривания в пути следования, рычажными весами или весами для взвешивания составов без расцепки вагонов.

При разработке открытых месторождений большое значение имеют погрузочно-выгрузочный фронт работ. Для погрузки горной массы широкое применение нашли одноковшовые экскаваторы ЭКГ-8И (рис.2.9.), ЭКГ-6И-2УС, Liebherr.

Пунктами погрузки в карьерах служат экскаваторные забои или промежуточные склады, а пунктами разгрузки для вскрышных пород – отвалы. Для полезного ископаемого – постоянные или временные склады и приемные бункера дробильных и обогатительных фабрик. В случаях, когда полезное ископаемое из карьера направляется отдельным потребителям, разгрузка как таковая отсутствует и работа карьерного транспорта завершается передачей груза на магистральный транспорт.

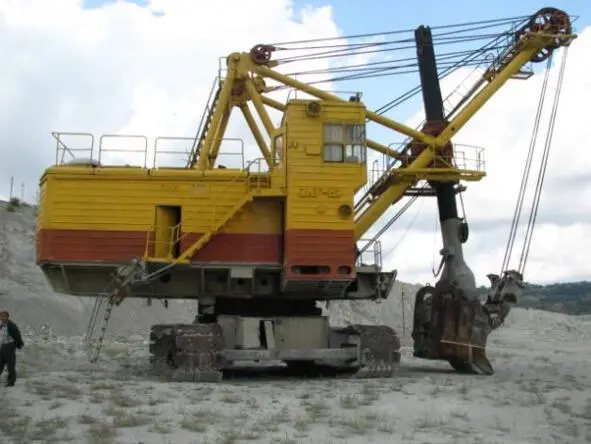

Рис. 2.9. Экскаватор ЭКГ-8И

Железнодорожные пути делятся на: главные на перегонах, станционные, в том числе главные пути на станциях, специальные.

К главным относятся пути перегона. Их непосредственное продолжение в пределах станции носит название главных станционных путей. На каждом раздельном пункте столько главных путей, сколько на прилегающих перегонах, т.е. на двухпутных линиях – два, на однопутных – один. Если перегоны один однопутный, а другой двухпутный, то на станции – два главных пути.
