Алексей Борисов - Altium Designer. Краткое руководство

14 – 3.5 мм (используется для большинства надписей)

20 – 5 мм (первичное применение, организация)

28 – 7 мм (децимальный номер)

Из «Желтой книжки» выполнить рисунок 1.5.1. Для черчения линий: ПКМ -> Place -> Drawing tools -> Line.

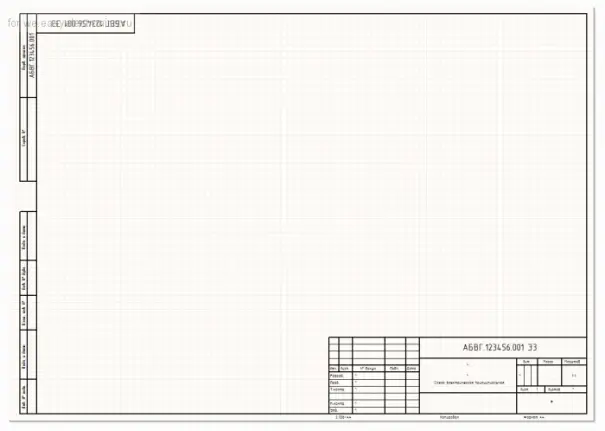

Итак, шаблон готов и имеет примерно следующий вид:

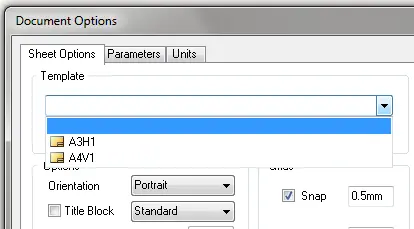

Сохраняем файл как ".SchDot" в папку с шаблонами (указать расположение этой папки можно в настройках AD). Теперь, если понадобится изменить формат листа, достаточно будет лишь выбрать его из списка в настройках документа:

Цитата из «желтой книжки»:

Для последующих листов чертежей и схем допускается применять форму 2а (рисунок 1.5.3).

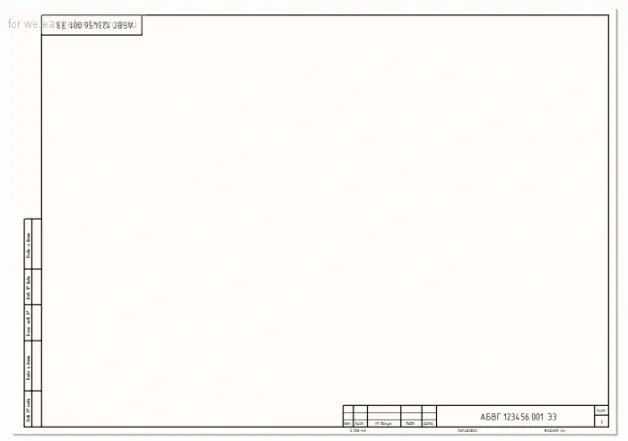

Другими словами, на втором листе необязательно размещать всю информацию, приведенную на первом, и можно освободить немного места для самой схемы. Поэтому необходимо начертить ее:

Сохраняем результаты и переходим к следующему этапу.

2 Создание схемы и печатной платы в

Altium

Designer

Цель: Освоить создание электрических схем и печатных плат в Altium Designer.

2.1 Подготовка шаблона печатной платы

Теоретическая справка. Со сборочными чертежами дело обстоит немного хуже. Так как в редакторе плат нет понятия листа, то основная надпись выполняется на одном из механических слоев (или на нескольких). А при печати указывается какие слои нужно отобразить на листе, формируя таким образом готовый документ.

Отсюда есть несколько ограничений:

– невозможно получить чертеж top и bottom слоев платы на одном листе;

– невозможно изменять масштаб чертежа.

Конечно, можно добиться желаемого, но гораздо проще экспортировать чертеж платы в AutoCAD или NanoCAD и уже там оформить документацию. Однако, если выполнять чертеж платы послойно на разных листах, то вполне можно обойтись и средствами AD.

В Altium Designer разработчику кроме сигнальных и внутренних слоев доступны 32 механических слоя. В большинстве своем эти слои не имеют стандартного назначения и их можно использовать для своих нужд. Тут каждый разработчик может поступать по своему, но существуют некоторые рекомендации, которых следует придерживаться.

Вариант назначения слоев для проекта с двусторонней платой:

Mechanical 1– «Board outline» Контур печатной платы

Mechanical 4– «Text top» Дополнительная информация на лицевой стороне

Например, размеры.

Mechanical 5– «Text bottom» Дополнительная информация на тыльной стороне

Зеркальное отображение, чтобы при печати все стало на свои места.

Mechanical 11– «PCB drawings top» Чертеж ПП (вид спереди)

Проводники, полигоны, отверстия и все, что должно отображаться на чертеже ПП.

Mechanical 12– «PCB drawings bottom» Чертеж ПП (вид сзади)

Mechanical 13– «Assembly top» Рисунок сборочного чертежа (IPC 7350 Altium internal standard)

Контуры компонентов и все, что должно отображаться на сборочном чертеже (лицевая сторона).

Mechanical 14– «Assembly bottom» Рисунок сборочного чертежа

Контуры компонентов и все, что должно отображаться на сборочном чертеже (тыльная сторона).
