Михаил Адаменко - Основы классической криптологии. Секреты шифров и кодов

В результате на листе получится следующая надпись:

Теперь для создания криптограммы достаточно убрать трафарет и между буквами открытого текста вписать любые другие буквы в произвольном порядке. В этом случае криптограмма может принять следующий вид:

Для того чтобы запутать незаконного пользователя, буквы можно вписать так, чтобы получился какой-либо вполне обычный текст.

При расшифровке такой криптограммы получателю сообщения достаточно наложить аналогичный трафарет на лист с текстом и в вырезанных ячейках прочитать открытый текст.

Необходимо отметить, что при использовании данного шифра для шифровки сравнительно коротких сообщений при создании трафарета необходимо обратить внимание на то, чтобы количество вырезанных клеточек было не меньше, чем количество букв в открытом тексте. Для шифровки длинных сообщений можно сделать трафарет с большим количеством вырезанных ячеек или же один и тот же трафарет использовать несколько раз.

Более сложной системой шифрования, в которой также используется трафарет определенной формы, является шифр, называемый решеткой Кардано. Название этого шифра произошло от имени его автора, итальянского математика и философа Джероламо Кардано. Именно он в далеком 1566 году водной из своих работ опубликовал описание рассматриваемого шифра.

Основу простейшей решетки Кардано составляет трафарет, выполненный в форме квадратной таблицы. При этом ячейки в данном трафарете вырезаются так, чтобы после поворота трафарета вокруг центральной оси буквы, записанные в ячейках на подложенном листе бумага, не перекрывались. Другими словами, при четырех поворотах трафарета на 90º ячейки, перекрыв все клетки таблицы, ни разу не должны оказаться в одном и том же месте.

Рис. 5.8 Решетка Кардано размером 4x4

Так, например, вариант такого трафарета размером 4x4 имеет вид, изображенный на рис. 5.6.

На представленном рисунке черным цветом закрашены ячейки, которые следует вырезать.

В качестве примера зашифруем с помощью решетки Кардано открытый текст СЕКРЕТНАЯ ВСТРЕЧА Шифрование данного сообщения необходимо начать с заполнения ячеек таблицы буквами открытого текста Для этого наложим трафарет на лист с таблицей и в вырезанные ячейки впишем первые буквы открытого текста. В рассматриваемом примере это первые четыре буквы, а именно буквы С, Е, К и Р.

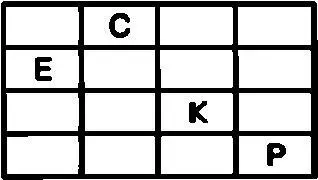

В результате надпись на листе будет выглядеть так:

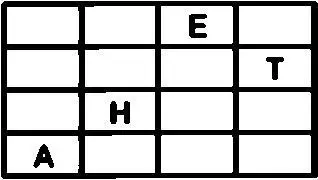

После этого повернем трафарет по часовой стрелке на 90º и в свободные ячейки вновь запишем следующие четыре буквы открытого текста В рассматриваемом примере это буквы Е, Т, Н и А

Теперь повернем трафарет по часовой стрелке еще на 90º и в свободные ячейки вновь запишем следующие четыре буквы открытого текста а именно буквы Е, П, И и С.

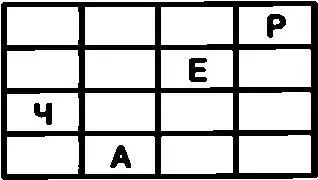

Следующий поворот трафарета также следует провести по часовой стрелке еще на 90º, а свободные ячейки заполнить оставшимися четырьмя буквами открытого текста

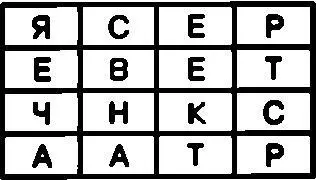

После заполнения всех свободных ячеек и снятия трафарета на листе бумаги останется шифровальная таблица которая имеет следующий вид:

Теперь для создания криптограммы достаточно последовательно выписать буквы из ячеек первой строки, затем из ячеек второй строки и так далее. В окончательном виде криптограмма для открытого текста СЕКРЕТНАЯ ВСТРЕЧА будет выглядеть так:

ЯСЕР ЕВЕТ ЧНКС ААТР

Для того чтобы расшифровать эту шифрограмму, получатель сообщения должен сначала заполнить таблицу известных ему размеров буквами криптограммы. Затем необходимо наложить на заполненную таблицу трафарет и, поворачивая его по часовой стрелке на 90º, последовательно выписать из открывающихся ячеек буквы открытого текста.
