Николай Глухов - Беседы о физике и технике

ЧТО ТАКОЕ СОВРЕМЕННАЯ ПАРОВАЯ ТУРБИНА?

Прошло более двух тысячелетий после Герона Александрийского (предложившего, как нам известно, идею использования энергии пара в турбине), прежде чем в конце XIX в. его идея получила признание и применение.

Турбины получили широкое распространение, например, на электростанциях, для работы которых необходим двигатель с большим числом оборотов и большой мощности. В настоящее время экономичные паровые турбины и двигатели внутреннего сгорания вытеснили паровые машины отовсюду. Достаточно сказать, что в 60-е годы нашего столетия более 80 % всей электроэнергии, вырабатываемой в стране, давали паротурбинные станции. И хотя в целях экономии природных источников получения теплоты (угля, нефти, газа) удельный вес паротурбинных установок в общем балансе должен сокращаться за счет гидростанций, паровые турбины все же будут иметь большое значение в народном хозяйстве. Простейшая турбина (рис. 6) состоит из закрепленного на валу 1 рабочего колеса 4 с лопатками 5 , расположенными по окружности колеса (барабана).

Рис. 6. Модель простейшей одноступенчатой турбины

Пар при температуре 600–650 °C с давлением до 3∙10 7Па (в современных турбинах) поступает на лопатки через специальные каналы — сопла 2 , назначение которых состоит в получении струи с надлежащей по модулю и направлению скоростью. В сопле пар расширяется и часть его внутренней энергии преобразуется в кинетическую. В результате изменения направления движения пара в лопатках турбины (при неизменном давлении пара) рабочее колесо начинает вращаться, приводя в действие электрический генератор, воздуходувку, компрессор или какое-либо другое устройство.

Необходимость производства турбин большой мощности привела к созданию многоступенчатых турбин. В этом случае на валу турбины насажено несколько дисков с закрепленными на их ободах рабочими лопатками. Каждая соседняя пара дисков разделена неподвижными дисками-диафрагмами, в которых закреплены направляющие лопатки, служащие соплами для рабочих лопаток. Диафрагма и следующий за ней диск с рабочими лопатками образуют ступень паровой турбины.

КАК РАБОТАЕТ МНОГОСТУПЕНЧАТАЯ ПАРОВАЯ ТУРБИНА?

Рассмотрим вкратце работу, например, трехступенчатой паровой турбины (рис. 7).

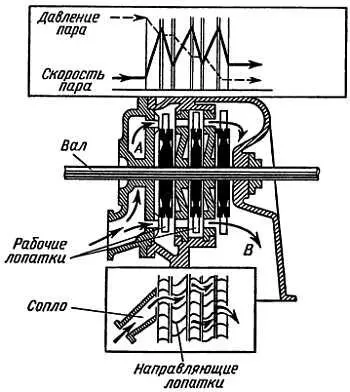

Рис. 7. Схема устройства многоступенчатой турбины (сверху показан график изменения скорости и давлений пара в турбине)

Пар высокого давления поступает в кольцевую камеру А и через сопла, расположенные по ее окружности, — в каналы между рабочими лопатками первого диска, а затем последовательно проходит через сопла и каналы рабочих лопаток последующих ступеней турбины.

Отработанный пар через камеру В направляется в конденсатор. Проходя через сопла первой ступени, пар расширяется, его скорость увеличивается. Внутренняя энергия пара преобразуется в кинетическую. При движении пара между рабочими лопатками расширения пара не происходит, так как лопатки имеют такую форму и так расположены, что сечения криволинейных каналов между ними одинаковы по всей длине. Следовательно, давление пара при входе в канал и при выходе из него не меняется. Так как кинетическая энергия струи пара уменьшается (за счет механической работы вращения дисков), скорость движения пара в межлопаточном канале падает. Такой же процесс повторяется в последующих ступенях турбины.

Чем больше разность давлений пара по обе стороны сопла, тем выше скорость выхода пара из этих сопл, а значит, тем больше сила давления пара на рабочие лопатки. Поэтому к соплам подводят перегретый пар, обладающий большим запасом внутренней энергии. Графический процесс расширения пара представлен в виде диаграммы в верхней части рис. 8.

Рис. 8. Современная паровая турбина

Поскольку по мере движения пара через турбину его объем постепенно увеличивается, размеры рабочих лопаток и сопл в каждой из последующих ступеней (а их в современных турбинах насчитывается до 30) делают большими, чем в предыдущей.
