Первым этапом практической реализации устройства стала разработка его структурной схемы. Она изображена на рисунке 1.

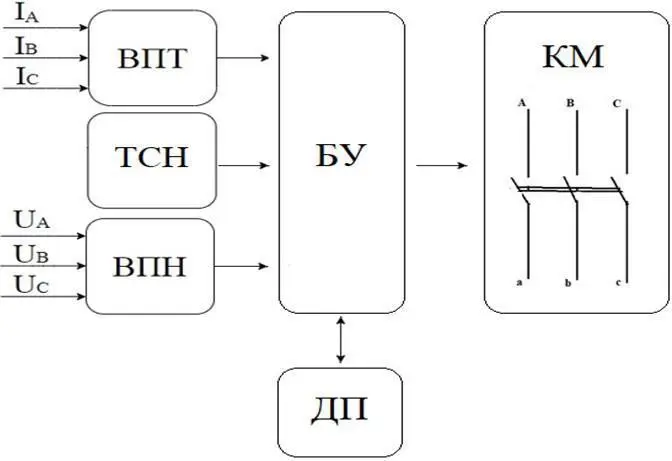

Рисунок 1

Структурная схема устройства

Основными составляющими устройства предполагаются: ВПТ – входной преобразователь тока; ВПН – входной преобразователь напряжения; БУ – блок управления; КМ – коммутационный модуль; ТСН – трансформатор собственных нужд; ДП – диспетчерский пункт.

Работа устройства осуществляется следующим образом: входные преобразователи преобразуют фазные токи и напряжения в величины доступные для восприятия блока управления, блок управления на основе полученных мгновенных значений фазных токов и напряжений осуществляет вычисление действующих значений и подает напряжение на привод коммутационного модуля.

Вторым этапом практической реализации устройства стала разработка его принципиальной схемы. Она изображена на рисунке 2.

Следующим этапом практической реализации устройства стала разработка блока управления. 3D-визуализация платы представлена на рисунках 3 и 4.

Комплексная цифровизация путем построения «умной сети» предполагает внедрение вторичного оборудования, обеспечивающего наблюдаемость и автоматическое режимное управление сетями и не предусматривает замену основного оборудования подстанций, реконструкцию линий электропередачи. Разработанное устройство позволит автоматизировать работу распределительных сетей 6 – 10 кВ посредством автоматического повторного включения без особо крупных затрат и с впечатляющим экономическим эффектом.

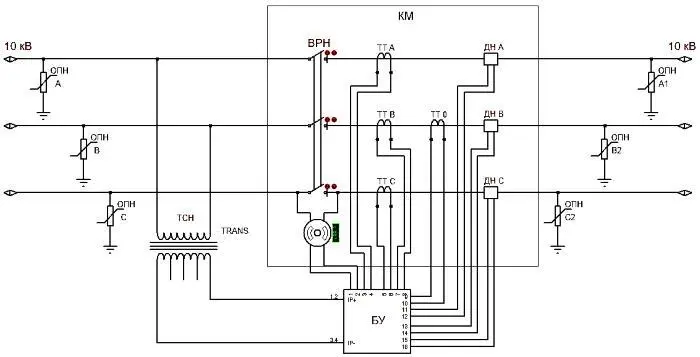

Рисунок 2

Принципиальная схема подключения устройства к ВЛ

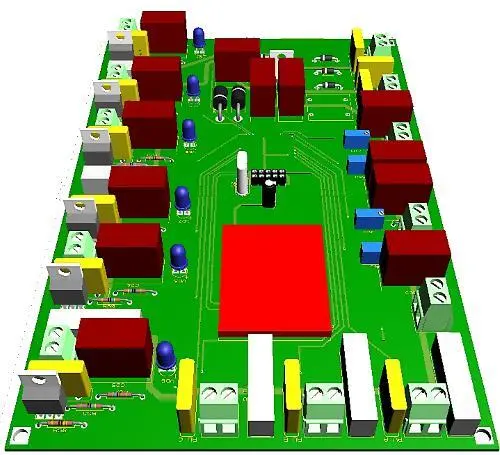

Рисунок 3

3D-визуализация печатной платы (вид со стороны элементов)

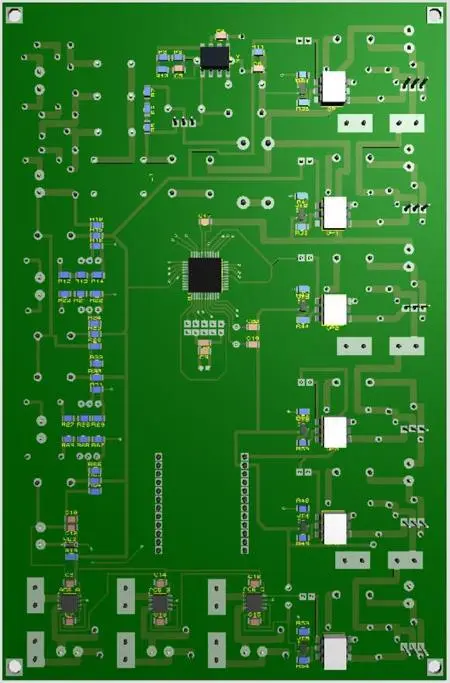

Рисунок 4

3D-визуализация печатной платы (вид с оборотной стороны)

Годовой экономический эффект от внедрения одного устройства составляет 20 137,01 р./год [4].

При комплексном применении современных технологий, направленных на цифровизацию, планируется достижение следующих эффектов:

– снижение потерь электроэнергии;

– снижение затрат на обслуживание сетей напряжением 6 – 10 кВ;

– улучшение показателей надежности сетей напряжением 6 – 10 кВ (средней продолжительности и частоты отключений) на 75 %.

Использование предлагаемого устройства позволит:

– снизить длительности перерывов в электроснабжении потребителей;

– увеличить надежность электроснабжения потребителей;

– уменьшить недоотпуск электроэнергии;

– повысить производительность труда персонала и сократить затраты на ГСМ.

Разработанное устройство, принцип работы которого достаточно прост, несомненно является надежным и эффективным средством повышения надежности потребителей с конкурентной ценой на рынке.

1. Алферова, Т. В. Надежность электроснабжения потребителей агропромышленного комплекса: Учеб. пособие. – Текст: непосредственный / Т. В. Алферова, О. Ю. Пухальская, А. А. Алферов. – Гомель: Изд-во ГГТУ им. П. О. Сухового, 2017. – С. 90–106.

2. Документация по реклоузерам серии REC15 и REC25.– Текст: электронный. – . Загл. с экрана. – URL: https://www.tavrida.com/upload/iblock/0f0/TER_RecDoc_PG_1.pdf. – Режим доступа: свободный.

3. Пухальская, О. Ю. Выбор мест установки пунктов автоматического секционирования в распределительных электрических сетях сельскохозяйственного назначения. – Текст: электронный. – Загл. с экрана. – URL: https://www.elibrary.ru/item.asp?id=29671543. – Режим доступа: для зарегистрированных пользователей

4. Гришин, Д. А. Экономическая эффективность применения вакуумных реклоузеров серии PBA/TEL. – Текст: электронный. – Загл. с экрана. – URL: https://www.elibrary.ru/item.asp?id=26648185. – Режим доступа: для зарегистрированных пользователей

Попов А. Н. – к. т. н ., доцент, Прийма Д. И. – студент группы 8Э-91, ФГБОУ ВО «Алтайский. государственный технический университет им. И. И. Ползунова», РФ, Алтайский край, г. Барнаул.
