– сводятся к минимуму сетевые звенья и ступени промежуточной трансформации и коммутации;

– уменьшаются потери электроэнергии;

– повышается в целом надежность электроснабжения.

Практика эксплуатации, а также опыт, накопленный при реконструкции и проектировании систем электроснабжения, позволили на основе обобщения этих данных выработать критерии в виде нормативных требований обеспечения надежности электроснабжения электроприемников, которые сформулированы в Правилах устройства электроустановок (ПУЭ).

Согласно ПУЭ все электроприемники (таблица 1)подразделяют на три категории с выделением в I категории особой группы электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы для жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования.

К электроприемникам I категории относятся те, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение особо важных элементов коммунального хозяйства.

К электроприемникам II категории относятся те, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности городских и сельских жителей.

К электроприемникам III категории относятся все остальные, не попадающие под определение I и II категорий.

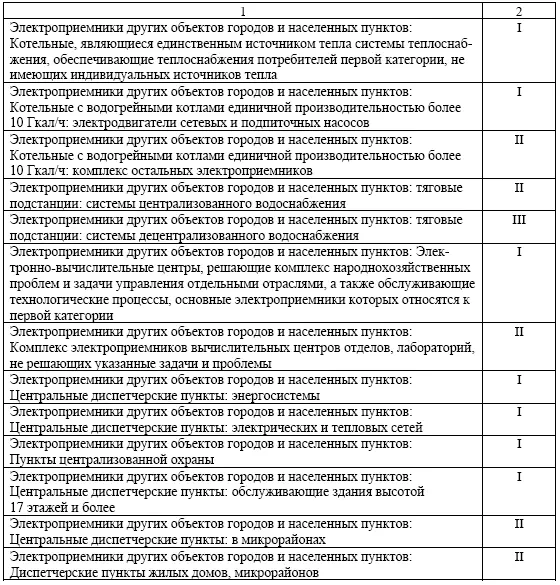

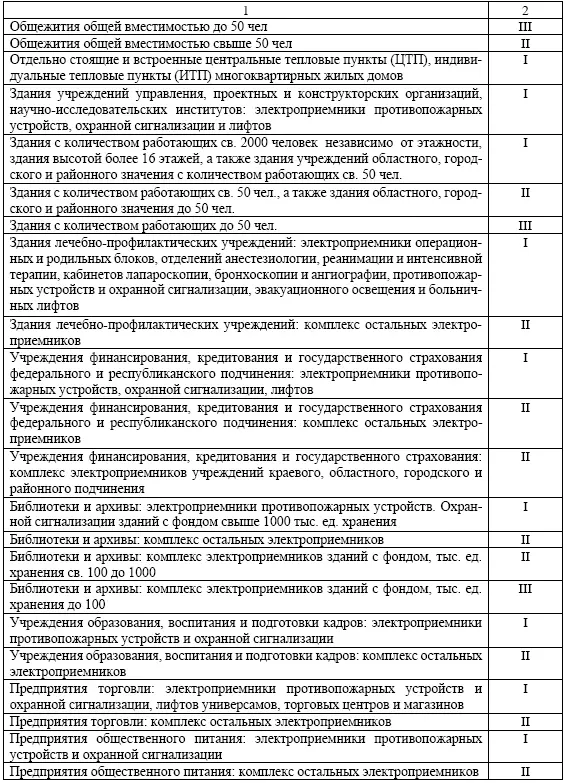

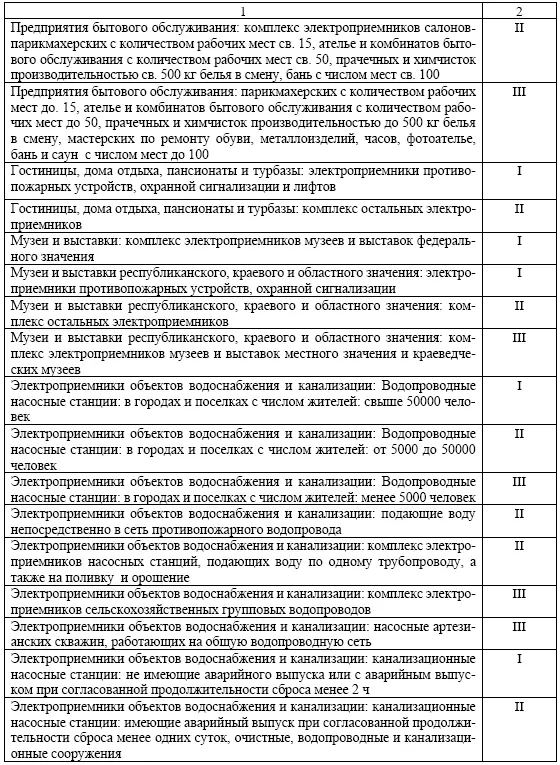

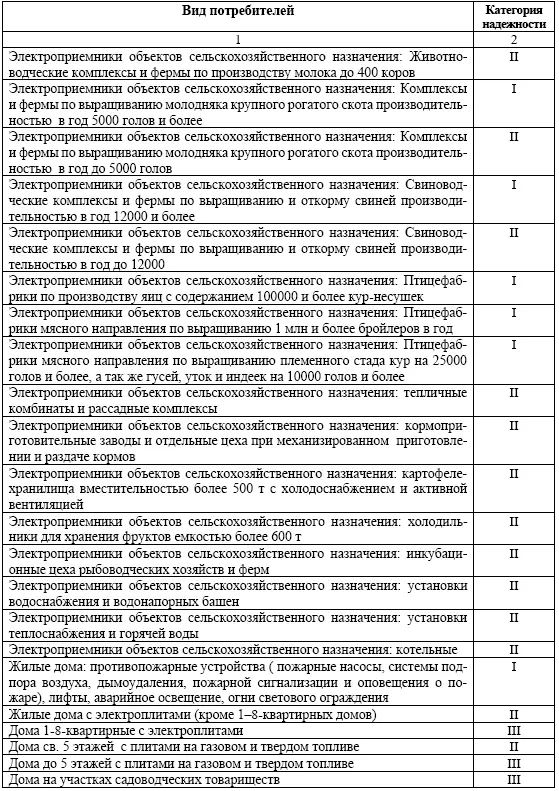

Таблица 1

Виды потребителей и их категория надежности

Для электроприемников I категории перерыв электроснабжения может быть допущен лишь на время автоматического ввода резерва (АВР), т. е. на доли секунды; для особых непрерывных производств предусматривается технологическое резервирование или специальные устройства безаварийного останова технологического процесса, действующие при нарушении электроснабжения. Для электроприемников II категории допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады (десятки минут, единицы часов).

Для электроприемников III категории допустимы перерывы до 1 сут. Частота перерывов в явном виде ни для одной категории приемников не нормируется. Реальные узлы нагрузки систем электроснабжения содержат от единиц до десятков тысяч электроприемников, поэтому имеет место множество решений по обеспечению норм ПУЭ.

Выбор схем питания и распределения электроэнергии, напряжения и конфигурации питающих и распределительных сетей до и выше 1 кВ, числа, мощности, месторасположения и типа подстанций решается комплексно с выполнением в необходимых случаях технико-экономического сравнения вариантов по приведенным затратам. При этом учитывается очень важное условие, а именно: обязательная координация уровней надежности составных звеньев системы электроснабжения таким образом, чтобы надежность повышалась при переходе от потребителей электроэнергии к источникам питания по мере увеличения мощности соответствующих звеньев системы.

Однако надежное питание электроприемников I и основных нагрузок II категории обеспечивают независимо от их места в системе электроснабжения и мощности.

Выбор рациональной системы напряжений для электроснабжения промышленного предприятия определяет режим нейтрали сети, которая может быть:

– изолирована от земли;

– соединена с землей через активные или реактивные сопротивления;

– глухо заземлена.

В первом случае (U HOM = 6, 10, 20, 35 кВ) при нарушении изоляции одной фазы в какой-либо точке сети может возникнуть однофазное замыкание на землю. Напряжение этой фазы относительно земли становится равным нулю, а напряжение остальных фаз относительно земли повысится до междуфазного напряжения. Ток замыкания на землю / 3по сравнению с нагрузочным током сети или ее отдельных линий относительно мал. Замыкание на землю при указанных выше напряжениях практически не влияет на режим работы приемников и считается не аварийным, а лишь анормальным режимом. В этих случаях питание потребителей не прерывается. Из всех видов нарушения изоляции однофазные замыкания на землю в системах с изолированной нейтралью составляют обычно 75–85 %; сам факт замыкания существенно влияет на обеспечение требуемой надежности питания потребителей.
