Float32

Float 32 bit, этот тип данных может хранить в себе действительное число c плавающей запятой в диапазоне от -3.4*1038 до +3.4*1038. Этот способ выражения действительного числа отличается от простого целочисленного типа. Но зато он позволяет закодировать более точные данные. Часто этим типом данных кодируют уровни фейдеров, вы можете определить диапазон фейдера от нуля до единицы, а вот точность позиционирования фейдера в этом диапазоне может быть огромной, но зачастую производители ограничиваются двумя знаками после запятой.

String

Этот тип данных передает строку, закодированную в формате ASCII. С помощью этого типа мы можем передать имя объекта или целое сообщение. Очень часто этот тип используется на системах дистанционного управления по OSC. К примеру, пульт может передать по OSC информацию об имени Cuelist, который назначен на конкретный фейдер.

Blob

Binary Large Object. Это тип данных, который передает оригинальный массив байтов. Очень часто его используют для передачи изображений, звука и видео.

Bool

Boolean – это логический тип данных, который может передать либо ложь, либо истину. Самое распространенное его использование – описание состояния переключателя, который может быть либо включенным (истина), либо выключенным (ложь). На самом деле, в типологии OSC этот тип данных разделен на две части, каждая из которых несет в себе конкретное состояние. Я объединил их воедино, дабы облегчить понимание этих типов.

Impulse

Это не совсем тип данных как таковой, так как он не несет в себе информации о состоянии аргумента, он инициализирует событие. В описании OSC протокола этот тип описывается как Bang. Частое его применение, когда вам нужно передать событие о действии, скажем, открытие страницы или любое другое событие без необходимости передачи конкретной информации в аргументе.

Null

Это пустой тип данных, который не содержит в себе ничего. Используется довольно редко, но как дополнительная опция присутствует.

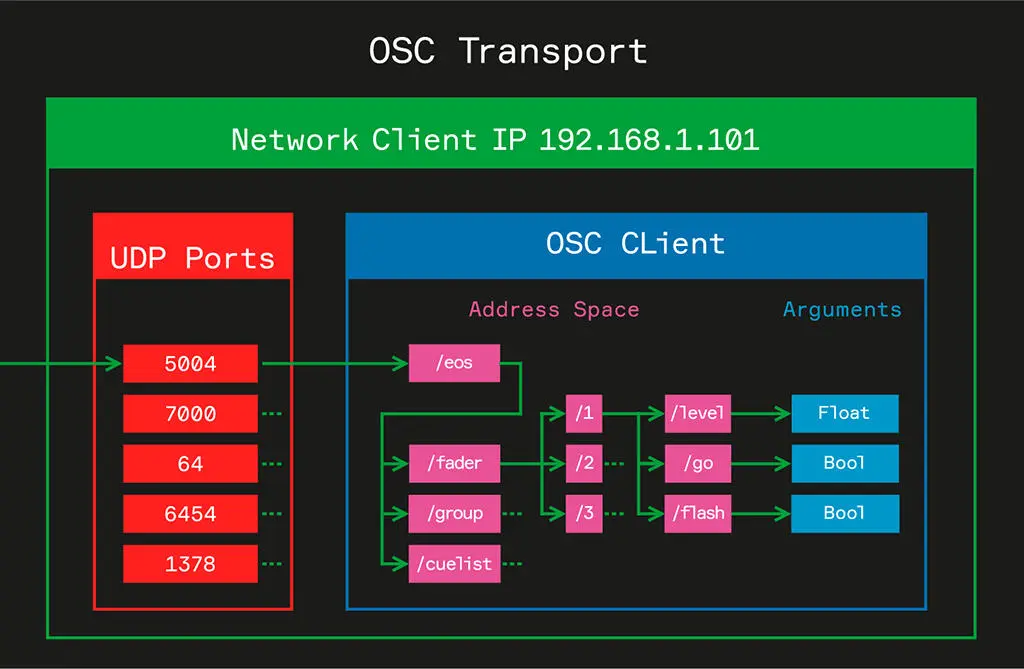

Итак, давайте еще раз вспомним, из чего состоит OSC сообщение. Первая часть – это IP адрес клиента и номер его порта, на который нужно доставить OSC сообщение. Вторая его часть – это адрес. И третья часть – аргумент. Схематически это будет выглядеть следующим образом.

Как видно на схеме, чтобы передать состояние кнопки Flash фейдера номер один на световую консоль Eos, мы должны указать сетевой адрес и порт пульта 192.168.1.101:5004. Далее нужно указать адрес необходимой кнопки, состояние которой мы хотим передать, /eos/fader/1/flash и по итогу передать аргумент типа Boolean, если кнопка должна быть нажата, то аргумент равен True, если кнопка отпущена, то аргумент равен False.

Итак, резюмируем особенности OSC протокола.

• OSC протокол базируется на интерфейсе передачи данных Ethernet. А это дает сразу несколько преимуществ. Для передачи такого сигнала мы можем использовать стандартное сетевое оборудование, которое намного распространеннее и доступнее, чем специализированные карты синхронизаций. По Ethernet мы можем передать сигнал практически на неограниченное расстояние, используя при этом разные способы передачи сигнала, как по радиоканалу, по оптике, так и по витой паре.

• OSC использует протокол передачи данных UDP и TCP. Эти протоколы обязывают нас указывать IP адрес и порт клиента, что дает нам множество преимуществ. К примеру, мы можем на одном сетевом клиенте синхронизировать несколько приложений одновременно, используя один и тот же IP адрес, но при этом разные порты. Это также позволяет нам настраивать сложные маршруты, делить OSC сигнал или получать на одного клиента сообщения с разных источников без использование дополнительного оборудования, так как этот функционал уже заложен в сетевых протоколах группы TCP/IP.

• OSC не регламентирует адрес к управляемым параметрам, каждый производитель может создать свою индивидуальную схему, которая будет максимально удобна для управления конкретным функционалом. OSC регламентирует лишь правила описания этого пути, который базируется на URL системе.

• OSC позволяет передавать по заданному адресу аргумент, который может содержать разные параметры и типы данных. OSC также позволяет передать исходные байты данных для передачи в OSC сообщение изображения, звука и видео.

Я считаю, что OSC – самый функциональный и современный протокол синхронизации, с помощью него можно построить сложнейшие системы генеративной синхронизации с большой скоростью передачи данных. При этом, как я уже говорил, благодаря тому, что этот протокол базируется на физическом интерфейсе Ethernet, OSC наследует все преимущества передачи данных по этому интерфейсу. Что делает его намного привлекательнее перед остальными командными типами протоколов синхронизации.
