В этом протоколе прописано, что каждый посыльный должен доставлять посылку в отделение своей компании и в конкретное окно приема посылок, каждое окно имеет свой номер, так же, как номер порта UDP или TCP. По итогу посыльный доставляет посылку в конкретное отделение и в конкретное окно с конкретным номером. В отделении этой компании много окон, так как заказчиков, которые хотят получить свои посылки, тоже немало. Когда заказчик хочет получить на руки свою посылку, он приходит в отделение компании и обращается в окно с конкретным номером, к которому он прикреплен. Также поступают и программы на компьютере, когда они хотят прочитать данные с конкретного UDP или TCP порта. Если в окне что-то есть для заказчика, то служащий выдает посылку.

Теперь, когда данные получены программой, наступает следующий этап. Расшифровка данных. Когда заказчик открывает посылку, он ожидает увидеть там, скажем, письмо, которое состоит из букв и знаков препинания, с помощью которых закодировано сообщение. Чтобы его прочитать, заказчик должен знать язык, на котором это письмо написано. Языки кодирования регламентируют протоколы высокого уровня, как, например, ArtNet, sACN, OSC, RTP-MIDI. Наш заказчик – англичанин, и если письмо написано на английском языке, то он сможет прочитать сообщение, написанное в письме. То же самое и с программным обеспечением: если программа понимает язык ArtNet, то, получив пакет данных, закодированных протоколом ArtNet, она сможет прочитать и извлечь данные о DMX уровнях.

Теперь давайте познакомимся с методами передачи данных, которые основываются на IP адресах.

Существует три распространенных метода, которые имеют место быть в шоу-индустрии: Unicast, Multicast и Broadcast.

Сразу уточню, методов больше и их принципы отличны. Но так как это уже более специализированное направление, которое не имеет точек соприкосновения с нашей индустрии, то информацию о них вы можете найти в более специализированной литературе.

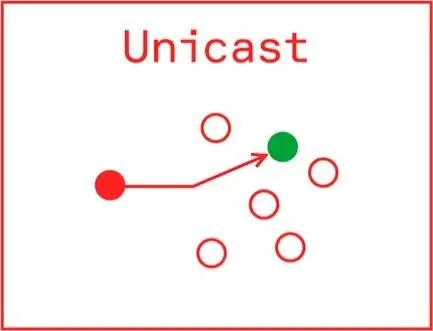

Самый простой метод передачи. В этом методе пакеты данных передаются уникально, т.е. от клиента сети к клиенту. Такой пакет данных может быть передан только одному устройству. Сетевые свитчи (принцип, который мы разберем чуть позже), получая такой пакет данных, переправят его на физический порт конкретного устройства, которое должно получить эти данные.

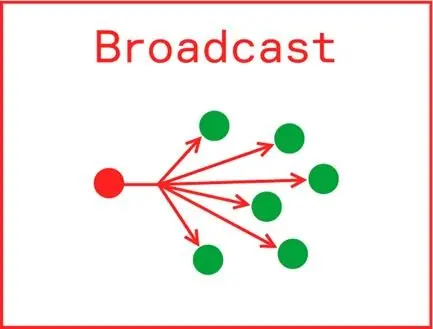

Широковещательный метод передачи данных, где один пакет данных передается всем участникам сети (или подсети), в независимости от их адреса. По этому принципу очень часто работает протокол ArtNet. Для этого метода в каждом уровне диапазона сетей зарезервирован адрес 255.

Какие бывают подсети и как они ограничиваются, мы разберем чуть позже, когда будем знакомиться с таким понятием, как маска подсети, но уже сейчас я хочу привести пример широковещательных адресов для сети 10.0.0.0, для понимания идеи диапазона широковещания. Ниже я постараюсь избегать терминологии, с которой мы еще не познакомились.

Итак, если отправить пакет данных на адрес 10.0.0.255, его получат все устройства, чей адрес начинается на 10.0.0.x.

Если отправить пакет данных на адрес 10.0.255.255, его получат все устройства, чей адрес начинается на 10.0.x.x.

Если отправить пакет данных на адрес 10.255.255.255, его получат все устройства, чей адрес начинается на 10.x.x.x.

И последний, самый широковещательный адрес – это 255.255.255.255, пакет данных, отправленный на этот адрес, получат все устройства в сети.

Зачастую в консолях управления уже предустановлено системой, насколько широко может открываться вещание того или иного протокола. В частности, хорошо знакомого нам ArtNet.

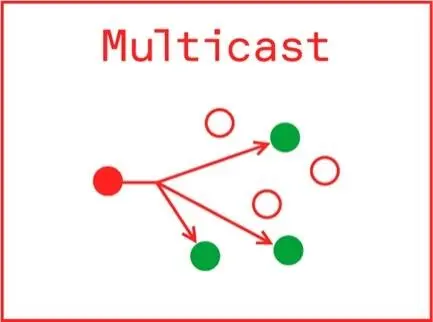

Технология, которая реже используется в шоу-индустрии и обычно скрыта в управлении от пользователя.

Особенность этого протокола заключается в том, что эта технология подразумевает передачу пакетов данных только тем клиентам, которые сами подписались на получение этих данных.

Для этой технологии передачи данных зарезервирован диапазон адресов 224.0.0.0 – 239.255.255.255.

Один адрес этого диапазона определяет мультикаст-группу. Каждое устройство, которое хочет получать пакеты данных, относящиеся к этой группе, подписывается на эту мультикаст-группу, декларируя в сеть эту информацию. Сетевые свитчи и роутеры регистрируют эти запросы, и когда один из клиентов отправляет данные на мультикаст адрес, свитчи и роутеры рассылают эти данные только тем клиентам, которые подписались на эту группу.
