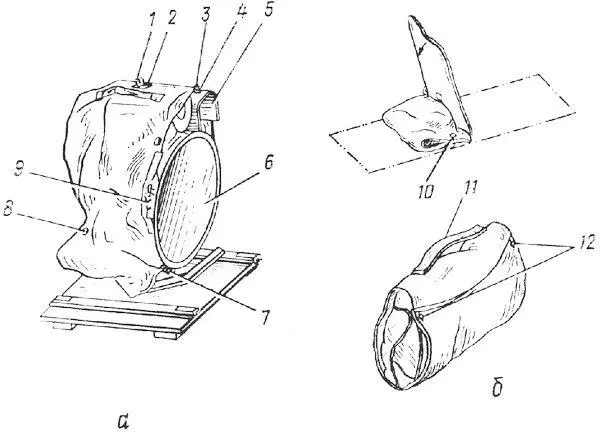

Рис. 4.12. Маскировка мины с помощью чехла [5, с. 18]:

а — маскировка мины с помощью чехла; б — укладка в чехол составных частей взрывателя: 1 — прицельная планка оптического датчика цели; 2 — окно чехла; 3 — мушка оптического датчика цели; 4 — петля чехла; 5 — оптический датчик цели; 6 — корпус мины; 7, 8, 10 и 12 — пуговицы; 9 — ремень; 11 — ручка чехла

Подготовка и установка мины, датчиков цели и ПИМ производятся так же, как и при установке мины в неуправляемом варианте.

Для проверки работоспособности пульта управления МЗУ необходимо:

— установить в пульт управления элемент 373 центральным контактом вверх и завинтить пробку;

— установить тумблер В1 в положение «Вкл.», а тумблер В2 — в положение II; стрелка индикаторного прибора должна установиться в пределах черного сектора шкалы; если стрелка не устанавливается в черном секторе — сменить элемент 373;

— нажать кнопку «Пуск», через 1–2 с стрелка прибора должна установиться между цифрами 1 и 2 на шкале — пульт управления исправен.

Для установки МЗ, пульта МЗУ и соединения составных частей взрывателя необходимо выполнить следующие действия:

— вынуть МЗ из упаковки взрывателей и проверить, нет ли механических повреждений;

— положить МЗ рядом с миной, проложить кабель управления в укрытие, расположенное на расстоянии 90–100 м от места установки мины;

— вывинтить заглушку розетки кабеля управления, подключить розетку к вилке пульта управления МЗУ и убедиться, что МЗ находится в отключенном состоянии;

— отключить розетку кабеля управления от пульта и вернуться к месту установки мины, маскируя по пути кабель управления;

— присоединить наконечник 8 (рис. 4.13) провода с биркой 3 СДЦ к верхней клемме 10 ОДЦ, а наконечник 13 второго провода СДЦ — к одной из клемм 9 МЗ;

— подсоединить наконечник с клеммой 11 провода ПИМ ко второй клемме МЗ, а наконечник 7 второго провода ПИМ к верхней клемме 6 ОДЦ;

— прицелить мину и закрепить ее от поворота;

— надеть на мину чехол;

— проверить точность прицеливания мины, снять вешку;

— ввинтить запал МД-5М в ПИМ, а затем вместе с ПИМ в мину;

— застегнуть чехол на пуговицу 8 (см. рис. 4.12);

— снять чеку ПИМ и, не пересекая линии прицеливания мины, отойти в укрытие;

— подключить розетку кабеля управления к вилке пульта управления МЗУ и перевести пульт во включенное состояние, руководствуясь указаниями инструкции, размещенной на внутренней стороне крышки пульта;

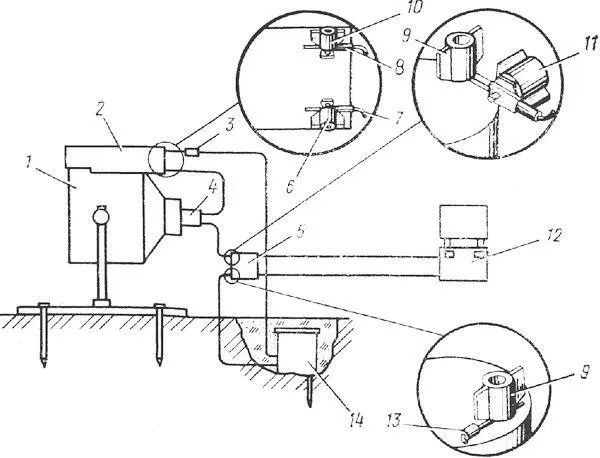

Рис. 4.13. Соединение составных частей взрывателя при установке мины в управляемом варианте [5, с. 18]:

1 — корпус мины; 2 — оптический датчик цели; 3 — бирка; 4 — предохранительно-исполнительный механизм; 5 — замыкающий механизм; 6 — нижняя клемма ОДЦ; 7 — наконечник провода ПИМ; 8 — наконечник провода с биркой СДЦ; 9 — клеммы замыкающего механизма; 10 — верхняя клемма ОДЦ; 11 — клемма наконечника провода ПИМ; 12 — пульт управления МЗУ; 13 — наконечник провода СДЦ; 14 — СДЦ

— отключить розетку кабеля управления от пульта, ввинтить заглушку, замаскировать розетку и отметить ее местонахождение на формуляре минного поля;

— сдать чеку ПИМ командиру отделения (взвода).

Мина, установленная в управляемом варианте, может быть переведена из боевого состояния в безопасное и обратно. Перевод в безопасное состояние осуществляется дистанционно из укрытия с помощью пульта управления МЗУ в соответствии с инструкцией на внутренней стороне крышки пульта.

Пропуск своих войск через участок с минами, установленными в управляемом варианте, производится не ранее чем через 3 мин после перевода всех мин в безопасное состояние.

Обезвреживание

Снимать (обезвреживать) разрешается мины, установленные только в управляемом варианте. Такие мины допускается устанавливать повторно только в управляемом варианте не ранее чем через 1 ч после снятия.

Для снятия мины необходимо выполнить следующие действия:

— отыскать местонахождение розетки кабеля управления;

— подключить розетку кабеля управления к вилке пульта управления МЗУ;

— убедиться с помощью пульта, что МЗ находится во включенном состоянии (красный сектор), и перевести его в отключенное состояние;
