И все же такой побочный эффект новой технологии вызвал немалую озабоченность властей во всем мире, и теперь власть предержащие ломают головы, как бы ограничить применение 3D-принтеров для производства оружия. В ряде стран приняты законы, запрещающие 3D-печать оружия, и все же пока остается надеяться на здравомыслие как производителей принтеров, так и их пользователей. Ведь стреляет, в конце концов, не оружие, а стрелки. И те из них, кто стрелял в преподавателей и школьников в США и в России, вовсе не морочили себе голову проблемами 3D-технологий, а просто взяли оружие своих родителей.

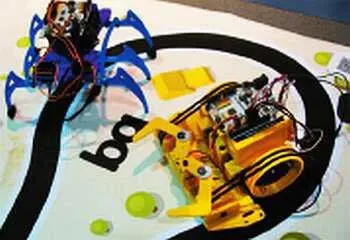

Многие части роботов теперь печатают.

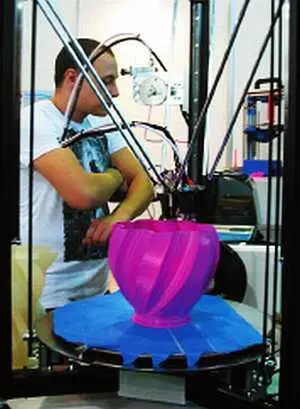

Оборудование для получения объемных скульптур.

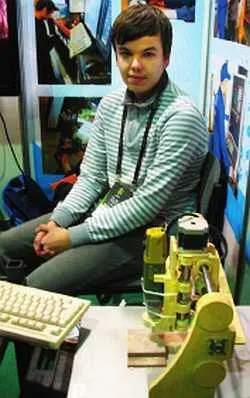

Алексей Новосельцев демонстрировал на выставке прототип станка с ЧПУ, созданный в колледже.

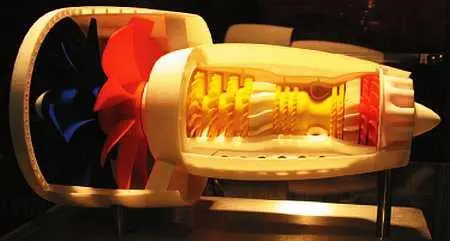

Печатная модель авиационной турбины с разрезами удобна для изучения.

С основами струйной технологии мы с вами уже познакомились на примере изготовления фигурных шоколадок. Раздаточная головка выдавливает на охлаждаемую платформу-основу капли разогретого термопластика. Капли быстро застывают и слипаются друг с другом, формируя слои будущего объекта.

Процесс можно ускорить полимеризацией фотополимерного пластика под воздействием ультрафиолетовой лампы. Мы в свое время уже писали о лазерной стереолитографии, при которой ультрафиолетовый лазер постепенно, пиксель за пикселем, засвечивает жидкий фотополимер, который застывает, создавая определенные формы. Такова лишь одна разновидность объемной печати.

Разновидность другая — лазерное сплавление (по-английски melting). При этом лазер слой за слоем сплавляет порошок из металла или пластика в контур будущей детали.

При ламинировании деталь образуется из большого количества слоев рабочего материала, которые постепенно накладываются друг на друга и склеиваются, при этом лазер вырезает в каждом контур сечения будущей детали.

Склеивание или спекание порошка похоже на лазерное спекание, только здесь используется порошок на основе, скажем, измельченной бумаги или целлюлозы, которая склеивается при помощи жидкого вещества, поступающего из струйной головки. При этом заодно можно производить и окраску детали, используя вещества различных цветов. Получается этакий современный вариант старинного папье-маше.

Густые керамические смеси (типа бетона) тоже применяются в качестве самоотверждаемого материала для 3D-печати крупных архитектурных моделей или даже целых строений. Появился и метод аддитивного производства. В таком принтере мощный лазерный луч не спекает, а, наоборот, отсекает от заготовки лишний металл. Таким образом изготавливают пресс-формы, высокоточные лекала и прочие шаблоны.

Отдельно, наверное, стоит выделить биопринтеры, которые позволяют воспроизводить объемные структуры отдельных органов — например, почки или печени для пересадки. Печать ведется стволовыми клетками самого пациента. Далее деление, рост и модификации клеток обеспечивают окончательное формирование органа и снимают проблему совместимости пересаживаемого органа с организмом пациента.

Чтобы «распечатать» какой-либо предмет, необходимо иметь его 3D-чертежи, электронную модель или оцифровать его с помощью 3D-сканера, создав специальный файл. Для этого служит лазерный сканер — высокоточный инструмент, считывающий поверхность предмета лазерным лучом. Если какие-то стороны предмета недоступны, оригинал разделяют на части, а затем с помощью специальной компьютерной программы «склеивают» в единое целое, получая файл для работы 3D-принтера.

На сканируемый предмет иногда также помещают специальные светоотражающие метки — позиционные точки, которые позволяют лазерному лучу точно ориентироваться в пространстве, не искажать сканируемую поверхность.

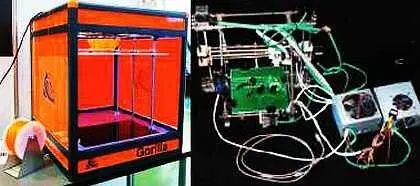

Так выглядит сегодня типичный 3D-принтер и его содержимое
