Александр Широкорад - Реактивные системы залпового огня

Снаряды М-30 имели фугасную, химическую и зажигательную боеголовки. Однако в основном применялась фугасная боеголовка. За характерную форму головной части М-30 фронтовики называли его «Лукой Мудищевым» (герой одноимённой поэмы Баркова). Естественно, что это прозвище, в отличие от растиражированной «Катюши», официальная пресса предпочитала не упоминать. «Лука», подобно германским 28-см и 30-см снарядам, запускался из деревянного укупорочного ящика, в котором он доставлялся с завода. Четыре, а позже восемь таких ящиков ставили на специальную раму, в результате чего получалась простейшая пусковая установка.

Мощная головная часть М-30 имела неудачную аэродинамическую форму, и кучность была в 2,5 раза хуже, чем у М-13. Поэтому снаряды М-30 применялись только массированно. Снаряды М-30 выпускались в трёх вариантах:

1) Фугасный снаряд с тупой головкой М-30 с баллистическим индексом ТС-16. Табличная дальность: минимальная 1800 м, максимальная 2500 м.

2) Фугасный снаряд М-30 с заострённой головкой с баллистическим индексом ТС-20. Табличная дальность: минимальная 1800 м, максимальная 2800 м.

3) Зажигательный снаряд М-30 с баллистическим индексом ТС-18. Табличная дальность: минимальная 1800 м, максимальная 3500 м.

Производство снарядов М-30 было прекращено по Постановлению ГКО с февраля 1943 г.

Существенным недостатком снаряда М-30 была малая дальность стрельбы. Этот недостаток частично устранили в конце 1942 г., когда был создан новый 300-мм фугасный реактивный снаряд М-31 с дальностью стрельбы в полтора раза больше. В М-31 головная часть была похожа на М-30, но вес корпуса головной части был уменьшен с 23,5 кг до 10,8 кг за счёт уменьшения толщины стенок с 7 мм до 4 мм. При этом вес взрывчатки в головной части не изменился по сравнению с М-30.

При попадании в грунт средней твёрдости и установке взрывателя на «З» (замедление) создавалась воронка диаметром 7–8 м и глубиной 2–2,5 м. Снаряд мог пробить кирпичную стену толщиной до 75 см. Разрыв 3–6 снарядов М-31 совершенно разрушал двух- и трехэтажное здание.

При разрыве снаряда с установкой снаряда на мгновенное действие зона поражения ударной волной живых неукрытых целей (в рост) составляла до 1900 кв. м (радиус поражающего действия ударной волны 20–25 м) и укрытых целей — до 500 кв. м (радиус 10–12 м). Мощное разрушительное фугасное действие снарядов М-31 (и М-30) объяснялось высоким содержанием в них взрывчатого вещества. Но, обладая сильными фугасными качествами, снаряд М-31 (как и М-30) в пробивном (ударном) действии уступал нереактивным артиллерийским снарядам, например, 122-мм и 152-мм осколочно-фугасным гранатам и особенно 203-мм фугасному снаряду.

Стрельба снарядами М-31 на дальность менее 300 м не производилась вследствие большого (свыше 500 м) рассеивания по дальности.

В 1943 г. был создан реактивный снаряд улучшенной кучности М-31УК. Улучшенная кучность достигалась за счёт медленного проворота снаряда, компенсировавшего неравномерность работы двигателя. Для вращения снарядов М-31УК на его ракетной камере около центра тяжести было ввёрнуто четыре штуцера с Г-образными каналами. Благодаря вращению рассеивание снарядов существенно уменьшилось.

В апреле 1944 г. реактивные снаряды М-31УК были приняты на вооружение взамен М-31.

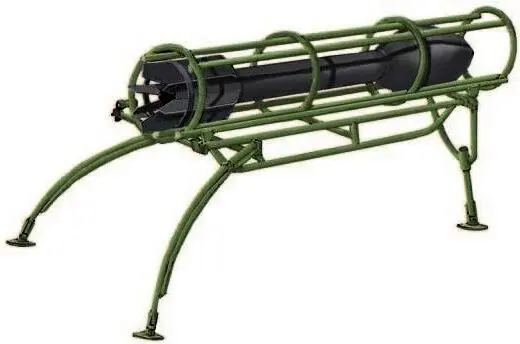

Для стрельбы снарядом М-30 была разработана пусковая установка рамного типа, принятая на вооружение в июне 1942 г. Установка представляла собой раму из стальных балок, устанавливаемую на грунте с помощью стойки и сошника. В войсках её называли «рама М-30».

Первоначально станок предназначался для пуска четырёх снарядов, которые укладывались в деревянные укупорочные ящики, но с весны 1943 г. стали применять двухрядный способ заряжания, то есть пуск 8-ми снарядов. Залп бригады М-30 — 1552 снаряда с 288 рам, дивизии — 3456 снарядов с 864 рам. На переход дивизиона (36 рам) из походного положения в боевое уходило от 3 до 10 ч, а для перезарядки рам — 2 ч.
