Елена Кащенко: Товароведение и экспертиза текстильных товаров

Для шелковых тканей характерны несколько другие этапы производства, нежели для шерстяных тканей (рисунок 8).

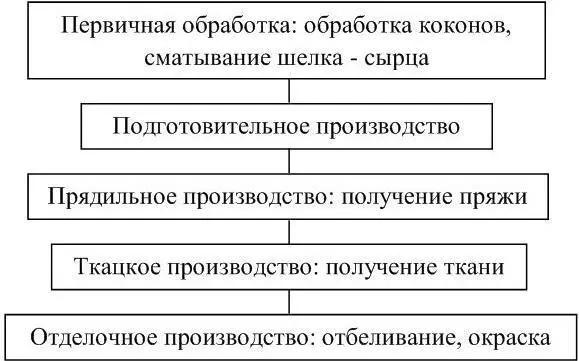

Рисунок 8 – Технология производства шелковых тканей

После первичной обработки и сушки коконов сматывают нить и получают шелк–сырец.

Средняя длина сматываемой нити 1000-1300 м [12, c 7-12].

Химические волокна получают путем химической переработки природных или синтетических высокомолекулярных соединений.

Химические волокна получаются в результате прядения (рисунок 9).

При мокром способе прядения фильеру помещают в коагуляционную (осадительную) ванну. Струйки прядильного раствора из фильеры попадают непосредственно в осадительную ванну. Поверхностные слои полимера коагулируют быстрее, образуя твердую оболочку. Внутренние слои коагулируют постепенно: по мере диффузии коагулянта через оболочку затвердевших слоев. Из ванны образующиеся нити подают на приемные вытяжные механизмы еще в пластическом состоянии.

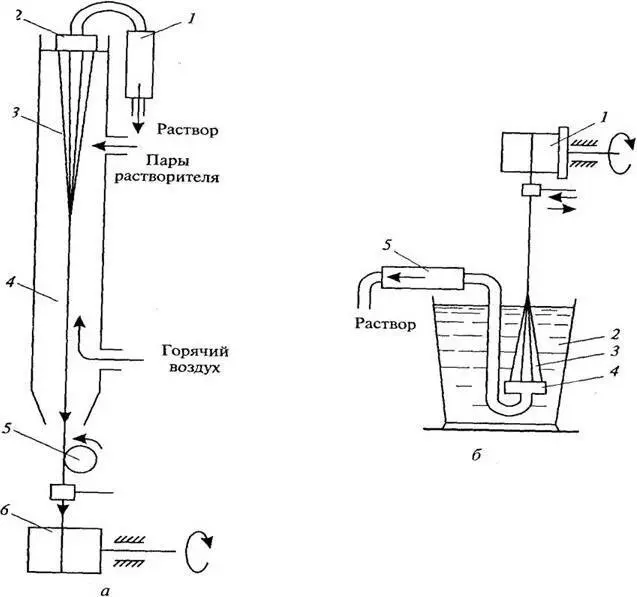

а – сухим способом: 1 – фильтр; 2 – фильера; 3 – нити; 4 – обдувочная шахта; 5 – замасливающий ролик; 6 – приемная бобина; б – мокрым способом: 1 – приемная бобина; 2 – коагуляционная ванна; 3 – нити; 4 – фильера; 5 – фильтр

Рисунок 9 – Формование нитей из раствора:

Сухой способ прядения отличается от мокрого тем, что прядильный раствор из фильеры попадает в термокамеру; нити затвердевают при высокой температуре на воздухе вследствие испарения растворителя. [11, c 15-16]

К искусственным относят волокна из целлюлозы и ее производных. Это вискозное, триацетатное, ацетатное волокна и их модификации (рисунок 10).

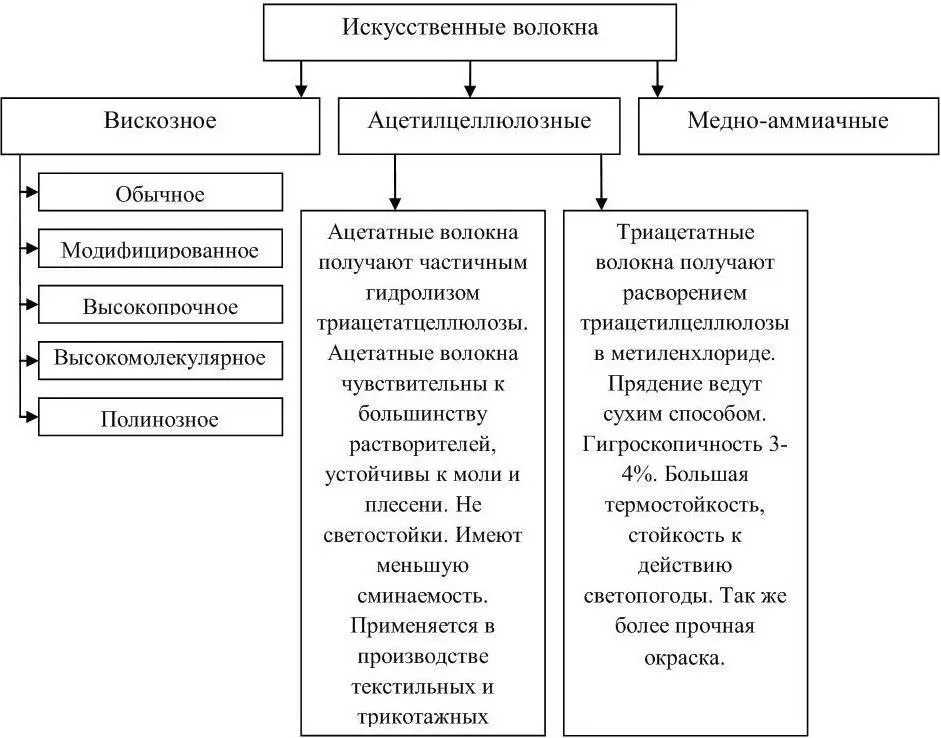

Рисунок 10 – Характеристика искусственных волокон

Вискозное волокно вырабатывается из целлюлозы, полученной из древесины ели, пихты, сосны.

Различают обычное вискозное волокно и его модификации.

Обычные вискозные волокна обладают рядом положительных свойств: мягкостью, растяжимостью, устойчивостью к истиранию, хорошей гигроскопичностью, светостойкостью.

Среди модификаций следует отметить следующие: высокопрочное вискозное волокно, вискозное высокомолекулярное волокно и полинозное волокно.

Высокопрочное вискозное волокно обладает наиболее равномерной структурой, что обеспечивает его прочность, устойчивость к истиранию и многократным изгибам.

Высокопрочное волокно сиблон придает тканям шелковистость, формоустойчивость, уменьшает их усадку, сминаемость.

Вискозное высокомолекулярное волокно является полноценным заменителем средневолокнистого хлопка. Это волокно более прочное, упругое и износостойкое, чем обычное вискозное волокно.

Полинозное волокно – модифицированное вискозное волокно, являющееся полноценным заменителем тонковолокнистого хлопка при производстве сорочечных, бельевых, плащевых тканей, тонких трикотажных полотен и швейных ниток.

При стирке необходимо учитывать, что в мокром состоянии вискозные волокна теряют около 50 – 60 % прочности [12, c 13-15].

Вискозные ткани могут напоминать шелк, шерсть в зависимости от обработки волокон. Для вискозных тканей также характерен единый процесс производства, состоящий из нескольких стадий (рисунок 11).

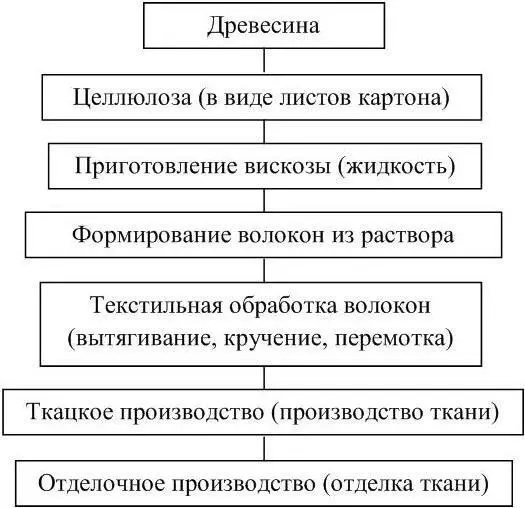

Рисунок 11 – Технология производства шерстяных тканей

Триацетатные и ацетатные волокна называют ацетилцеллюлозными . Они вырабатываются из хлопковой целлюлозы.

Под микроскопом поперечный срез ацетилцеллюлозных волокон менее изрезанный, чем вискозных, поэтому в продольном направлении они имеют меньше штрихов.

Ацетилцеллюлозные волокна обычно тоньше, мягче, легче вискозных и имеют больший блеск. По гигроскопичности, прочности, износостойкости ацетилцеллюлозные волокна уступают вискозным. В мокром состоянии волокна дают трудноустранимые замины, поэтому изделия из них при стирке не рекомендуется кипятить и выкручивать.

Метод производства ацетатного волокна основан на использовании уксуснокислых эфиров целлюлозы – ацетилцеллюлоз, растворимых в ряде органических растворителей.
