Андрей Абинский - Аварийная аппаратура ГМССБ. VHF-радиостанция Sailor 3520 SART McMurdo S4 E5 SmartFind & G5 SmartFind Plus

На близком расстоянии, где ошибка наиболее вероятна, появляются быстрые посылки.

Промежуток времени около которого происходят данные процессы очень мал. Каждый быстрый импульс занимает около 0,4 мкс, медленный – 7,5 мкс. Полная серия из 12 передних и отражённых импульсов составляет примерно 100 мкс. Отображаемое на РЛС расстояние между каждой парой точек должно быть 0,6 мили.

При установке на РЛС шкалы дальности крупного масштаба, SART будет запускаться каждую миллисекунду, но только в течение времени, когда вращающийся сканер радара расположен в направлении цели.

Большинство современных радаров использует сложные технологии подавления шумов, которые препятствуют отображению эхо сигналов, не синхронизированных с собственными передачами радара, поэтому соседние РЛС будут слабо влиять на изображение от РЛО.

РЛО сигнализирует о приёме излучения РЛС постоянным свечением индикаторного светодиода (в режиме ожидания он мигает) и звуком зуммера.

Если РЛО не обнаружил импульсы РЛС в течение 15 секунд, то он переключается в режим ожидания.

Дальность обнаружения РЛО со среднего судна примерно— 5 миль, с самолёта – 15 миль и более, в зависимости от высоты полёта.

Рис. 3. Вид отметок, отображаемых на экране РЛС при дальнем и близком расположении РЛО

РЛО McMurdo S4 разработан для надежной работы в жёстких морских условиях, в соответствии с требованиями ИМО по ГМССБ.

• Водонепроницаемость – до 10 метров

• положительная плавучесть, компактный и легкий

• Время работы – не менее 96 часов в режиме ожидания, 8 часов в режиме передачи.

• Сменная батарея, рассчитанная на 5 лет

• Аудио/визуальная индикация работы

• Встроенный тест-контроль

• Варианты установки – внутренняя/внешняя.

Характеристики РЛО MCMURDO S4

Вынуть буй из крепления.

Снять защитную накладку с корпуса РЛО. (рис. 4)

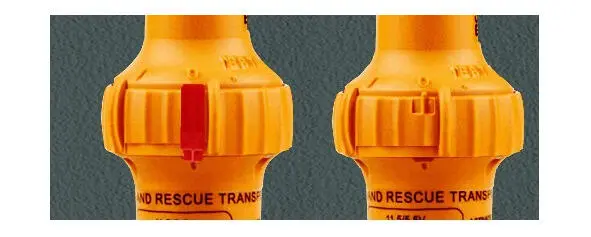

Рис 4. Вид защитной крышки РЛО

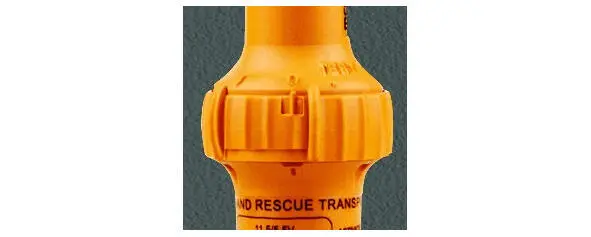

Повернуть кольцо переключателя влево в положение, обозначенное – «I»(рис. 5)

Рис. 5. Включение РЛО

В режиме ожидания работает только приёмная часть РЛО, чтобы свести потребление энергии батареи минимуму. В таком состоянии индикатор мигает каждые две секунды. (рис. 6)

Рис. 6. Индикация режима работы РЛО

После приёма импульса радиолокатора, РЛО включается в режим передачи. В таком состоянии индикатор светится постоянно и звуковой сигнал повторяется каждые две секунды.

Обнаружение радиолокационных импульсов вызывает подключение антенны к контуру передатчика. Выходной каскад питается от генератора, управляемого напряжением (ГУН), частота которого определяется генератором развертки. Когда срабатывает детектор, генератор развертки включается и генерирует ровно 12 импульсов прямого и обратного хода.

Если радиолокационные сигналы не обнаружены в течение 15 секунд, устройство переходит в режим ожидания.

Чтобы выключить РЛО поверните кольцо переключателя по часовой стрелке (т. е. вправо) в положение OFF, отмеченное на корпусе, как – « 0». (рис. 7)

Рис. 7. Выключение РЛО

Насколько это возможно, продолжительность проверки должна быть ограничена максимально коротким промежутком времени, т.к. ответ РЛО может быть получен другими судами, которые находятся вблизи.

Для проверки РЛО нужно удерживать поворотный выключатель в положении «Test». По окончании проверки, перевести его в положение «Выкл».

Поверните кольцо переключателя по часовой стрелке (т. е. вправо) в испытательном положении, и удерживайте его в этом положении.
