Болтовые соединения допускаются только на зажимах аппаратов и на ответвлениях к разрядникам, ОПН, конденсаторам связи и трансформаторам напряжения, а также для временных установок, для которых применение неразъемных соединений требует большого объема работ по перемонтажу шин (п. 4.2.46).

Вопрос 54.Как следует выполнять соединения шин в пролетах?

Ответ. Соединения жестких шин следует выполнять сваркой, а соединения шин соседних пролетов следует выполнять с помощью компенсирующих устройств, присоединяемых к шинам, как правило, сваркой. Допускается присоединение компенсирующих устройств к пролетам с помощью болтовых соединений.

Ответвления от жестких шин могут выполняться как гибкими, так и жесткими, а присоединение их к пролетам следует выполнять, как правило, сваркой. Присоединение с помощью болтовых соединений разрешается только при обосновании (п. 4.2.47).

Вопрос 55.Как должны располагаться ответвления от сборных шин ОРУ?

Ответ. Должны, как правило, располагаться ниже сборных шин.

Подвеска ошиновки одним пролетом над двумя и более секциями или системами сборных шин не допускается (п. 4.2.48).

Вопрос 56.Как должны определяться нагрузки на шины и конструкции от ветра и гололеда, а также расчетные температуры воздуха?

Ответ. Должны определяться в соответствии с требованиями строительных норм и правил. При этом прогиб жестких шин не должен превышать 1/80 длины пролета.

При определении нагрузок на конструкции дополнительно следует учитывать вес человека с инструментами и монтажными приспособлениями при применении:

натяжных гирлянд изоляторов – 2,0 кН;

поддерживающих гирлянд – 1,5 кН;

опорных изоляторов – 1,0 кН (п. 4.2.49).

Вопрос 57.Каким следует принимать коэффициент запаса прочности при нагрузках в соответствии с требованиями, указанными в ответе на вопрос 56?

Ответ. Следует принимать:

для гибких шин – не менее 3 по отношению к их временному сопротивлению разрыва;

для подвесных изоляторов – не менее 4 по отношению к гарантированной минимальной разрушающей нагрузке целого изолятора;

для сцепной арматуры гибких шин – не менее 3 по отношению к минимальной разрушающей нагрузке;

для опорных изоляторов жесткой ошиновки – не менее 2,5 по отношению к гарантированной минимальной разрушающей нагрузке изолятора (п. 4.2.51).

Вопрос 58.Какими следует принимать наименьшие расстояния в свету между неизолированными токоведущими частями разных фаз, от неизолированных токоведущих частей до земли, заземленных конструкций и ограждений, а также между неизолированными токоведущими частями разных цепей?

Ответ. Следует принимать по табл. 4.2.5 (п. 4.2.54).

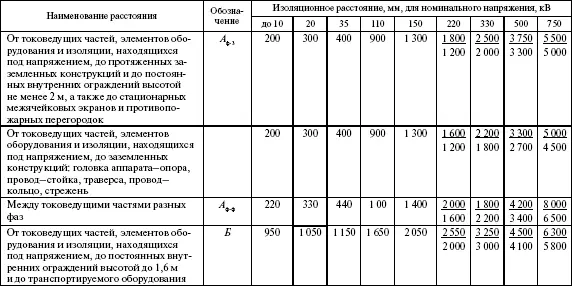

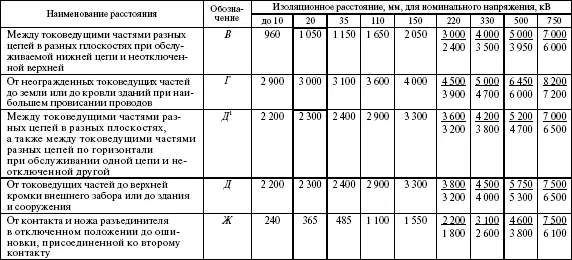

Таблица 4.2.5

Наименьшие расстояния в свету от токоведущих частей до различных элементов ОРУ (подстанций) 10-750 кВ, защищенных разрядниками, и ОРУ 220–750 кВ, защищенных ограничителями перенапряжений (в знаменателе)

Примечания: 1. Для элементов изоляции, находящихся под распределенным потенциалом, изоляционные расстояния следует принимать с учетом фактических значений потенциалов в разных точках поверхности. При отсутствии данных о распределении потенциала следует условно принимать прямолинейный закон падения потенциала вдоль изоляции от полного номинального напряжения (со стороны токоведущих частей) до нуля (со стороны заземленных частей).

2. Ограничители перенапряжений имеют защитный уровень ограничения коммутационных перенапряжений фаза-земля 1,8 U ф (п. 4.2.54).

Вопрос 59.Какими должны быть наименьшие расстояния от токоведущих частей и изоляторов, находящихся под напряжением, до постоянных внутренних ограждений?

Ответ. Должны быть:

по горизонтали – не менее размеров, указанных в табл. 4.2.5 с учетом высоты ограждения (1,6 или 2 м);

по вертикали – не менее размеров, указанных в табл. 4.2.5, отмеряемых в плоскости ограждения от точки, расположенной на высоте 2,7 м от земли (п. 4.2.57).

Вопрос 60.На какой высоте должны быть расположены неогражденные токоведущие части, соединяющие конденсатор устройств высокочастотной связи, телемеханики и защиты с фильтром?

Ответ. Должны быть расположены на высоте не менее 2,5 м (п. 4.2.58).
