Вопрос 675.Как должны присоединяться к сети подвесные машины точечной и роликовой сварки со встроенными сварочными трансформаторами?

Ответ. Должны присоединяться через разделяющий трансформатор и иметь блокировку, допускающую включение силовой цепи только при заземленном корпусе машины.

Вопрос 676.При каком условии допускается непосредственное подключение сварочного трансформатора (без разделяющего трансформатора) к сети не более 380 В?

Ответ. Допускается такое включение, если первичная цель встроенного трансформатора имеет двойную (усиленную) изоляцию или же машина должна быть оборудована УЗО.

Вопрос 677.Каким должно быть напряжение цепей управления в подвесных машинах точечной и роликовой сварки, расположенных непосредственно на сварочных клещах?

Ответ. Должно быть не выше 50 В для цепей переменного и 110 В для цепей постоянного тока. Как исключение допускается напряжение указанных цепей до 220 В переменного или постоянного тока при наличии двойной изоляции цепей управления, а также элементов заземления или УЗО.

Вопрос 678.На какие электролизные установки распространяется настоящий раздел ПУЭ?

Ответ. Распространяется на расположенные внутри зданий (исключения приведены в табл. 7.10.1 пункт 7.10.4 ПУЭ) производственные и опытно-промышленные установки электролиза водных растворов кислот, щелочей и солей с получением и без получения металлов, установки электролиза расплавленных солей, окислов и щелочей и установки гальванических покрытий изделий (деталей) черными и цветными металлами, в том числе редкими и драгоценными.

Определения. Состав установок

Вопрос 679.Какие термины и определения установлены для электролизных установок и установок гальванических покрытий?

Ответ. Установлены термины и определения, приведенные в табл. 7.10.1.

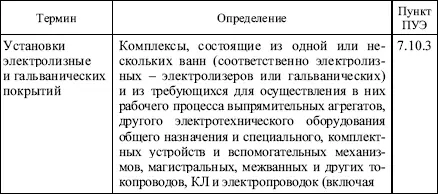

Таблица 7.10.1

Термины и определения электролизных установок и установок гальванических покрытий

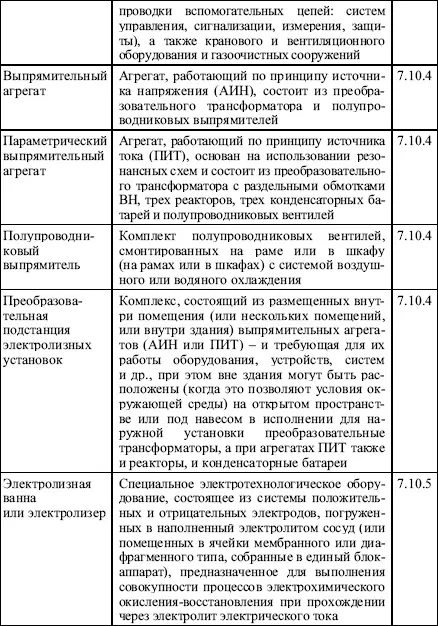

Окончание табл. 7.10.1

Вопрос 680.Какие схемы электроснабжения рекомендуется принимать для предприятий, имеющих электролизные установки с преобразовательными подстанциями большой установленной мощности выпрямительных агрегатов?

Ответ. Рекомендуется принимать схемы раздельного электроснабжения технологической нагрузки электролизного производства с электрическими нагрузками силового оборудования и электрического освещения всех основных и вспомогательных сооружений предприятия через отдельные понижающие трансформаторы, присоединяемые линиями передачи к РУ расположенных вблизи генерирующих источников или к электрическим сетям питающей энергосистемы на 110–500 кВ по схеме «глубокого ввода», с минимальным числом ступеней трансформации и коммутации (класс напряжения определяется на основании технико-экономических расчетов в зависимости от мощности потребления предприятием электроэнергии).

Вопрос 681.Какие электроприемники в электролизных установках следует отнести к электроприемникам I категории?

Ответ. Следует отнести серии электролизных ванн-электролизеров.

Вопрос 682.К каким помещениям в отношении опасности поражения людей электрическим током относятся помещения установок, цехов (станций, корпусов, отделений) электролиза и гальванических покрытий?

Ответ. Относятся к помещениям с повышенной опасностью.

Вопрос 683.Какие требования предъявляются к светильникам общего освещения – «верхний свет» залов (корпусов) электролиза?

Ответ. Они могут получать питание электроэнергией от трансформатора общего назначения с вторичным напряжением 0,4 кВ с глухозаземленной нейтралью. При этом на первом этаже двухэтажных зданий и в одноэтажных зданиях металлические корпуса светильников, пускорегулирующих аппаратов, ответвительных коробок и т. п. элементов электропроводки должны быть изолированы от строительных конструкций здания. Металлические корпуса указанных светильников и аппаратов (элементов), расположенные на высоте выше 3,5 м от площадки обслуживания электролизеров, не требуется изолировать от стальных конструкций.
