классы точности измерительных шунтов, добавочных резисторов измерительных трансформаторов и измерительных преобразователей принимаются не ниже приведенных в табл. 1.6.1;

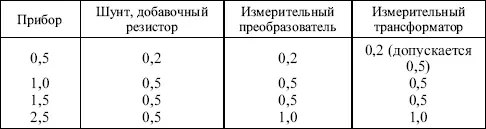

Таблица 1.6.1

Классы точности средств измерений

измерительные приборы одной электрической величины на пункте управления энергообъектом и на диспетчерском пункте подключаются к одним и тем же обмоткам измерительных ТТ и ТН, а также к однотипным измерительным преобразователям;

пределы измерений приборов выбираются с учетом возможных наибольших длительных отклонений измеряемых величин от их номинальных значений.

Вопрос 145.В каких местах производится установка измерительных приборов?

Ответ. Производится, как правило, в пунктах, откуда осуществляется управление или производится периодический контроль технологического режима работы оборудования.

На подстанциях и гидростанциях без постоянного присутствия оперативного персонала допускается не устанавливать стационарные показывающие приборы; при этом предусматриваются места для присоединения переносных приборов.

Вопрос 146.В какие периоды производятся измерения на ЛЭП 330 кВ и выше, а также на генераторах и трансформаторах?

Ответ. Производятся непрерывно.

Вопрос 147.В каких цепях выполняются измерения тока?

Ответ. Выполняются в цепях всех классов напряжений, где необходим систематический контроль технологического процесса или работы оборудования.

Вопрос 148.В каких цепях выполняются измерения постоянного тока?

Ответ. Выполняются в цепях:

генераторов постоянного тока и силовых преобразователей; аккумуляторных батарей, зарядных, подзарядных и разрядных устройств;

возбуждения синхронных генераторов, компенсаторов, а также электродвигателей с регулируемым возбуждением;

электродвигателей привода питания топлива;

электродвигателей аварийных маслонасосов и маслонасосов уплотнений вала турбогенераторов.

Вопрос 149.В каких цепях выполняются измерения переменного тока в трех фазах (как правило, измеряется ток одной фазы)?

Ответ. Выполняются в трех фазах:

для синхронных генераторов и компенсаторов независимо от мощности;

для ЛЭП с пофазным управлением, линий с продольной компенсацией и линий, для которых предусматривается возможность длительной работы в неполнофазном режиме. В обоснованных случаях предусматриваются измерения тока каждой фазы ЛЭП 220 кВ и выше с трехфазным управлением;

для электроустановок, работающих с несимметрией нагрузок по фазам (например, электротермические, электросварочные установки и др.).

Вопрос 150.В каких цепях производится регистрация тока?

Ответ. Производится в цепях:

одной фазы статора генератора мощностью 12 МВт и более и одной фазы синхронных компенсаторов мощностью 25 МВ-А и более;

ротора генераторов с непосредственным охлаждением 12 МВт и более;

одной фазы линий 220–500 кВ электростанций; трех фаз линий 750 кВ и выше.

Вопрос 151.Где выполняются измерения напряжения?

Ответ. Выполняются, как правило:

на секциях сборных шин переменного и постоянного тока, которые могут работать раздельно, а также на ЛЭП при отсутствии сборных шин РУ подстанции (схемы «мостик», «блок линия-трансформатор», «четырехугольник», «расширенный четырехугольник» и др.);

в цепях генераторов постоянного и переменного тока, синхронных компенсаторов, а также в отдельных случаях в цепях агрегатов специального назначения;

в цепях возбуждения синхронных машин мощностью 1 МВт и более;

на стороне низшего или среднего напряжения автотрансформаторов 330 кВ и выше с регулированием напряжения в нейтрали для возможности контроля перевозбуждения магнитопровода;

в цепях силовых преобразователей, аккумуляторных батарей, зарядных и подзарядных устройств; в цепях дугогасящих реакторов.

Вопрос 152.Где применяются щитовые приборы непрерывного измерения класса точности не ниже 1,0 и измерительные приборы класса точности не ниже 0,5?

Ответ. Применяются на сборных шинах 110 кВ и выше электростанций и подстанций, являющихся узловыми точками (в части ведения режима) энергосистем.

Вопрос 153.Где производят регистрацию значений одного междуфазного напряжения?
