В дождливую погоду можно удобно устроиться около камина в кресле-качалке , неспешное раскачивание которого располагает к беседам и мечтам. Этому также способствует возможность изменения угла наклона спинки и наличие мягких подушек (рис. 144).

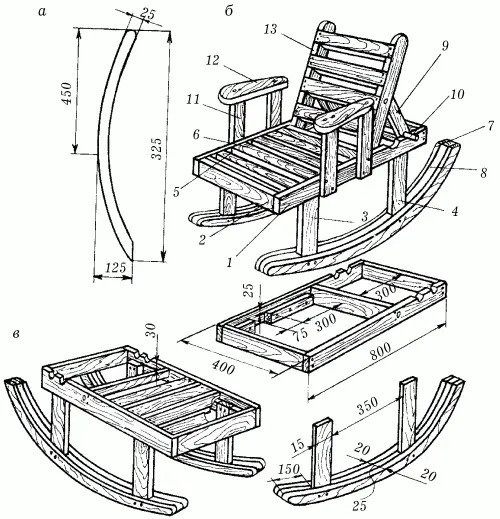

Рис. 144. Кресло-качалка: а – конфигурация полозьев; б – сборка рамы; в – монтаж сиденья и полозьев; 1 – продольный элемент рамы; 2 – поперечный элемент рамы; 3 – передняя ножка; 4 – задняя ножка; 5 – опорные планки; 6 – поперечина; 7, 8 – элементы полозьев; 9 – опора спинки; 10 – фиксатор наклона спинки; 11 – стойка подлокотника; 12 – подлокотник; 13 – каркас спинки.

Детали, их количество и размеры:

– продольный элемент рамы – 2 шт., 25 x 75 x 800 мм;

– поперечный элемент рамы – 3 шт., 25 x 75 x 350 мм;

– передняя ножка – 2 шт., 25 x 75 x 360 мм;

– задняя ножка – 2 шт., 25 x 75 x 300 мм;

– опорные планки – 2 шт., 25 x 50 x 300 мм; 2 шт., 25 x 50 x 100 мм;

– поперечина – 8 шт., 25 x 50 x 350 мм;

– элемент полозьев – 4 шт., 20 x 125 x 925 мм; 2 шт., 25 x 125 x 925 мм;

– опора спинки – 2 шт., 25 x 50 x 275 мм;

– фиксатор наклона спинки – диаметр 25 мм, длина 450 мм;

– стойка подлокотника – 4 шт., 25 x 75 x 275 мм;

– подлокотник – 2 шт., 25 x 100 x 400 мм;

– каркас спинки – 2 шт., 25 x 75 x 600 мм.

Сборку и отделку кресла-качалки выполняют традиционными приемами. Для изготовления подушек понадобится листовой поролон, который, в зависимости от толщины, укладывают в несколько слоев. Чехлы шьют из мягкого, толстого материала.

Садовый шезлонг изготавливают из пиломатериалов хвойных пород или фанерной плиты толщиной 16–20 мм.

Эта модель шезлонга отличается от обычной рядом конструктивных особенностей. Она снабжена козырьком для защиты от солнца, широкими подлокотниками, веревочной сеткой для матраца и парой колес, обеспечивающих легкое перемещение.

На рис. 145, где изображены чертежи и шаблоны деталей для производства шезлонга, видно, что почти все элементы модели парные.

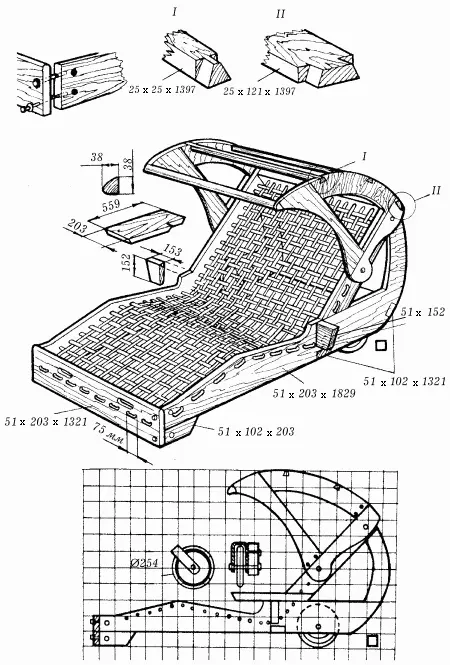

Рис. 145. Садовый шезлонг: общий вид, детали сборки и шаблон для изготовления деталей с размером клетки 100 мм.

После того как изготовлены все детали, в боковых брусках козырька выбирают гнезда, в которые своими шипами «ласточкин хвост» входят поперечные бруски. Внешний брусок козырька имеет овальную форму. Вокруг него обертывают и прикрепляют покрывающий козырек материал. Следует учесть, что этот брусок с покрывным материалом крепят к боковым брускам козырька в последнюю очередь.

Чтобы придать прочность конструкции и создать возможность ее свободного перемещения, с противоположной стороны от козырька поперечный брусок коробки болтами крепят к боковым. На рис. 145 показан узел крепления поперечного бруска коробки с продольным. Отверстия под болты высверливают под углом 90° к поверхности брусков. Большие отверстия, проделанные в боковых брусках коробки, предназначены для гаек.

Для удобства перемещения шезлонга в поперечном брусе коробки выбирают гнезда для рук. Верхней кромке поперечного бруска придают форму овала.

К боковым брускам коробки с помощью клея и шурупов крепят кронштейны для подлокотников, на которых выбирают гнезда, входящие в продольные бруски коробки. Для изготовления боковых и торцового брусков наклонной спинки потребуется пиломатериал сечением 50 x 150 мм или фанерная плита. Один конец боковых брусков срезают под острым углом, а второй – под прямым.

Детали козырька соединяют между собой шурупами и круглыми вставными шипами на клею. Козырек к боковым брускам наклонной спинки крепят с помощью болтов. Для плетения веревочной сетки в брусках коробки и наклонной спинки сверлят отверстия. Эту работу рекомендуется производить до полной сборки шезлонга.

Сетку делают из обычной бельевой веревки. Ее сначала натягивают в поперечном, а затем в продольном направлении. После этого с помощью металлических серег к внутренней стороне коробки крепят колеса, которые изготавливают из резины или дерева твердых пород. Отделку шезлонга производят лакокрасочными материалами, цвет которых зависит от желания мастера.

Для изготовления складного садового стола потребуются те же материалы и конструктивные решения, что и в описанных выше изделиях.

Ножки длиной 880 мм делают из бруска размером 25 x 40 мм. Его концы обрезают под углом 60°. Под оси упорных рам сверлят отверстия, удаленные на 370 мм от нижних концов ножек, и запрессовывают в них втулки из твердой древесины. На расстоянии 100 мм от нижних концов ножек сверлят отверстие диаметром 25 мм и глубиной 15 мм, предназначенное для установки царги, которая представляет собой заготовку круглого сечения.
