Далее приступают к сооружению стропильного каркаса для пирамидальной крыши. Мауэрлатами будут служить бревна верхней обвязки. После установки каркаса настилают кровлю. Карнизные свесы можно оформить резными досками, что великолепно сочетается с общим духом рубленых строений.

В целях экономии строительных материалов (а именно древесины) рубленые стенки можно собирать не из целых бревен, а из половинок. После вырубки пазов и лап бревна следует распустить вдоль по вертикальной линии. Тогда стенка из полубревен будет иметь вид, изображенный на рис. 132.

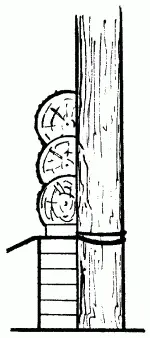

Рис. 132. Разрез рубленой стены из полубревен.

Несомненно, качели – великолепное развлечение для детей, но что вам мешает побаловать себя? Вариант, изображенный на рис. 133, представляет собой некий симбиоз качелей и беседки для взрослых.

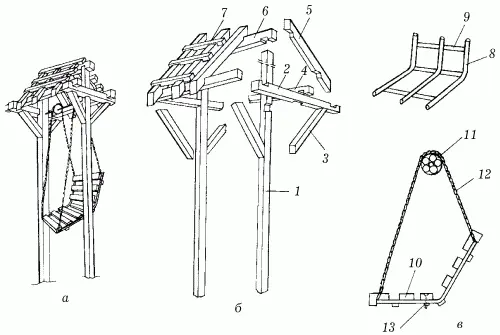

Рис. 133. Качели под крышей: а – общий вид; б – схема монтажа деревянной конструкции; в – конструкция сиденья; 1 – стойка; 2 – поперечина; 3 – подкос; 4 – мауэрлат; 5 – стропила; 6 – коньковый брус; 7 – обрешетка; 8 – металлическая трубка; 9 – металлическая полоса; 10 – доски; 11 – шарикоподшипник; 12 – цепь; 13 – болт с гайкой.

Сооружение таких качелей начинают с изготовления деревянной конструкции. Брус сечением 12 х 12 см длиной около 2,8–3 м образует с брусом такого же сечения и длиной 1 м крестовое соединение вполдерева. Материал для стоек – древесина дуба, сосны, лиственницы. Для усиления поперечного бруса на болтах крепят две подпорки. Аналогичным образом изготавливают вторую стойку. Стойки устанавливают в колодцы глубиной около 50 см (концы бруса пропитывают битумом и оборачивают толем или рубероидом) и бетонируют. Не забывайте контролировать вертикальность стоек отвесом.

Далее приступают к установке стропильного каркаса. На концы метрового поперечного бруса вполдерева врубают бруски сечением 7 х 7 см – они будут выполнять роль мауэрлата. На верхушки стоек в паз крепят коньковый брус сечением также 7 х 7 см. Стропила (8 шт.) изготавливают из бруса сечением 7 х 20 см, длиной 90 см.

Для крепления к коньковому брусу и мауэрлату в стропилах вырубают выемки и устанавливают стропила на место. Все соединения и врубки усиливают болтами или шурупами 6 х 80.

Для крепления черепичной кровли по стропильному каркасу набивают обрешетку из брусков 3 х 3 см. Крыша покрывается черепицей.

Сами качели представляют собой скамейку со спинкой, но без ножек. Для ее изготовления потребуются три металлические трубки диаметром около 2 см и длиной 70–80 см. Их сгибают под углом 120° и объединяют в каркас скамейки с помощью трех металлических полос длиной приблизительно 1 м. Трубки и полосы между собой соединяют сваркой. Каркас обшивают хорошо остроганными досками толщиной 18–20 мм, которые к трубкам крепят болтами 4 х 40 и гайками. Головки болтов утапливают в древесине заподлицо.

Для подвески сиденья на вал к концам крайних металлических трубок каркаса приваривают цепочки. Цепочки приваривают и к подшипникам (или отрезкам труб, в которые они запрессованы). Затем подшипники напрессовывают на вал-перекладину, местоположение подшипников фиксируют разъемными кольцами, а вал крепят к деревянной конструкции.

Крепление можно осуществить двумя способами. Не используя шарикоподшипник, можно просто завязать веревки (если их используют вместо цепей) крепкими узлами (например, морскими), но тогда качели трудно будет снимать. А можно концы веревок или цепей закрепить в разъемные карабины, и тогда качели можно будет легко снимать и устанавливать на место по мере необходимости.

При использовании в конструкции качелей шарикоподшипника, его напрессовывают вместе с сиденьем и подвесками на вал-перекладину (цапфы вала должны иметь пазы для установки фиксирующих разъемных колец подшипников). Если стойки деревянные, то с помощью электродрели и перки сверлят в их верхней части сквозные отверстия для крепления вала, а на концах самого вала нарезают наружную резьбу. Вставляют вал в отверстия стоек и укрепляют его от осевого смещения с помощью резьбового соединения (навинтив на резьбы шайбы и гайки), застопоривают резьбовые соединения любым известным способом, а если стойки металлические, то вал шарикоподшипника можно к ним приварить.
