Такой метр выполнен из металлических, пластиковых или деревянных пластинок с миллиметровыми и сантиметровыми делениями. Между собой пластинки соединены шарнирами. Такой метр удобен при устройстве паркета и при измерении небольших величин (рис. 12, а).

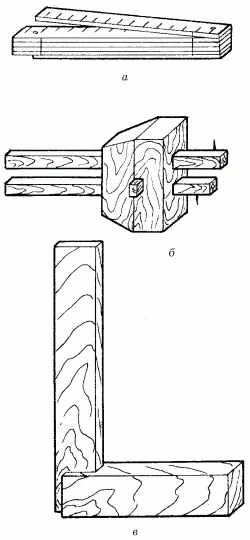

Рис. 12. Разметочные инструменты: а – складной метр; б – рейсмус; в – угольник.

Используют для установления точного прямого угла и для измерения угла между сторонами деталей. Он чаще всего состоит из металлических или деревянных частей, реже делается полностью стальным. На одной из сторон имеется разметка в 1 мм для удобства в работе (рис. 12, в).

Используются при поиске центра у детали цилиндрической формы. Он состоит из линейки, закрепленной на середине основания равнобедренного треугольника. Угольник укладывают на цилиндрическую поверхность и затем постепенно передвигают к центру, при этом искомыми величинами будут диаметры окружности.

Используют для разметки и нанесения отметок, параллельных одной из сторон бруска. Он имеет вид толстого бруска, в который вставлены две планки, имеющие на одной из сторон металлические острия для отметок (рис. 12, б).

Ерунок представляет собой угольник из двух пластин, одна из которых закреплена на середине другой под углом в 45°. Такой угольник удобен в определении угла в 135° (рис. 13).

Рис. 13. Ерунок.

Этот инструмент нужен для точного измерения углов по образцу и перенесения их на заготовку без поградусного уточнения. Такой инструмент состоит из двух деревянных пластин, закрепленных на шарнире (рис. 14).

Рис. 14. Малка.

Используется для вырисовывания круглых деталей на заготовках, а также при быстром перенесении разметки.

Представляет собой подобие циркуля, концы которого вывернуты наружу. Такой прибор используют для измерения внутреннего диаметра различных деталей.

Используют для проверки вертикальности или горизонтальности поверхности.

Он представляет собой достаточно толстую и широкую линейку, снабженную ампулами с жидкостью. Именно по положению пузырька жидкости в ампуле определяют горизонтальность плоскости (рис. 15).

Рис. 15. Уровень.

Такой тип уровня представляет собой небольшой конусообразный или цилиндрический груз на бечевке. Опуская его параллельно стены или стороны большой заготовки, можно выявить отклонения от вертикали (рис. 16).

Рис. 16. Отвес.

Ее используют при отметке линий на краю заготовки, она представляет собой небольшой брусок со скосом на одном конце и выступом с вбитым гвоздем. Линии отмечают на поверхности древесины острым концом этого гвоздя (рис. 17).

Рис. 17. Отволока.

Это плотничный инструмент для разметки проушин и гнезд при их ручной выборке. В основе устройства скобы лежит деревянный брусок, в котором с одной стороны на расстоянии в 1/3 всей длины выбрана четверть. Затем на этой четверти на определенном расстоянии вбивают гвозди, остриями которых наносят риски в виде параллельных линий на деревянной поверхности (рис. 18).

Рис. 18. Скоба плотничная.

Данный инструмент используют для измерения величины деталей. Для этого сторону детали помещают между штангой и рамкой; верхний ус будет показывать размер измеряемого расстояния.
