В условиях холодного климата (или зимы) в газовом топливе (смеси пропана и бутана) должен преобладать пропан для лучшей испаряемости смеси. Пропан перестает переходить в газовую фазу и остается в жидком состоянии при температуре ниже –42 °C, для бутана эта температура равна –0,5 °C.

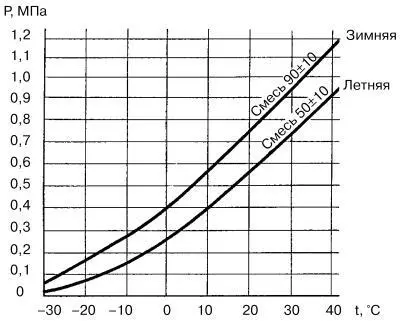

Изменение давления насыщенных паров P смеси пропана и бутана в зависимости от температуры в баллоне показано на рис. 2. Верхняя кривая на рисунке показывает процентное содержание пропана и бутана в общем объеме сжиженного газа, используемого в зимнее время года, нижняя – то же соотношение для летней поры.

Рис. 2. Зависимость давления насыщенных паров смеси пропана и бутана от температуры.

Поскольку в двигатель сжиженный газ поступает в газообразном состоянии, то по сравнению с бензином несколько уменьшается наполнение им цилиндров. Таким образом, при работе двигателя на газе его мощность немного снижается. Если мощность двигателя, работающего на бензине, принять за 100 %, то мощность двигателя, работающего на газе, будет примерно равна 93 %, что приводит к снижению максимальной скорости примерно на 4 %. Однако ранней установкой угла опережения зажигания до ВМТ на 3–5° этот недостаток частично устраняется. Большой разницы в условиях эксплуатации автомобиля, работающего на газе или на бензине, не ощущается.

Сжатый природный газ (метан) легче воздуха в 1,6 раза и при утечке моментально улетучивается, тогда как газ сжиженный нефтяной тяжелее воздуха в 1,5–2 раза и при утечке накапливается в помещениях, образуя с воздухом взрывоопасную смесь.

Нижний предел воспламенения сжатого природного газа в смеси с воздухом – 5 % от объема, в то время как у пропана он составляет 2,4 %, у бутана – 1,8 % (см. табл. 1). Таким образом, сжатый природный газ менее взрывоопасен: чтобы он «спровоцировал» взрыв, его должно накопиться в 2,5 раза больше, чем газа сжиженного нефтяного. В связи с этим предусмотрены соответствующие меры безопасности, исключающие возможность взрыва сжатого газа: разработана новая конструкция баллонов, в которых он содержится в автомобиле; баллоны эти более прочные и имеют резервную предохранительную мембрану (по температуре).

Еще одно преимущество: при работе на компримированном (сжатом) природном газе не нужно периодически сливать из редуктора маслянистый конденсат, имеющий крайне неприятный запах. Конденсат здесь просто не образуется. Кроме того, в отработавших газах автомобиля при применении сжатого природного газа содержание CH значительно уменьшается – на 25 % относительно отработавших газов сжиженного нефтяного топлива. Большую часть выбросов составляют безвредные водяные пары.

Газовую топливную аппаратуру можно устанавливать на любой модели легковых автомобилей отечественного и иностранного производства, оснащенных карбюраторными двигателями или двигателями с системой впрыска топлива и электронным управлением, если конструкция позволяет разместить в багажнике цилиндрический или тороидальный баллон с газом.

Конструктивные решения комплектующих устройств газобаллонной аппаратуры (ГБА) отличаются большим разнообразием в зависимости от типов двигателей, для которых они предназначены, и от заводов-изготовителей, их производящих.

Газовое оборудование автомобиля размещают в трех местах: в моторном отсеке, салоне и багажном отсеке.

В моторном отсеке автомобиля устанавливают:

– редуктор-испаритель газа;

– смеситель;

– электромагнитный газовый клапан;

– электромагнитный бензиновый клапан.

В салоне на приборной панели устанавливают:

– переключатель видов топлива «Газ – Бензин» с блоком индикации режимов «Газ – Бензин» и количества топлива в газовом баллоне;

– предохранитель.

В багажном отсеке устанавливают:

– газовый баллон с запорно-предохранительной арматурой;

– выносное заправочное устройство.

Примечание. На некоторых моделях систем газобаллонной аппаратуры устанавливают дозирующее устройство, предназначенное для подачи определенного количества газа, соответствующего режиму работы двигателя, кроме холостого хода, а также вилку-тройник с регулирующим винтом (или винтами).

ГАЗОВЫЙ БАЛЛОН– стальной резервуар, предназначенный для хранения сжиженного нефтяного газа при температуре от – 40° до + 45 °C. На легковом автомобиле он крепится в багажном отделении или в нише для запасного колеса, а на малотоннажных автомобилях – на раме. Газовый баллон имеет цилиндрическую или тороидальную форму (рис. 3). Различные объемы и геометрические размеры позволяют выбрать оптимальный вариант размещения баллона в багажнике автомобиля. Баллон снабжен вентиляционной коробкой с герметически закрывающейся крышкой. Под крышкой расположены заправочный и расходный вентили, шкала со стрелкой, показывающей уровень газа в баллоне, заправочная чашка (в конструкции «САГА-6» предусмотрен только один расходно-наполнительный вентиль, который всегда находится в открытом положении, датчик дистанционного контроля, определяющий количество газа в баллоне и выносная заправочная горловина).
