Проверить исправность самой контрольной лампы заряда и цепи питания приборов, расположенных на щитке.

Укрепить контакт корпуса регулятора напряжения с «массой». Пошевелив рукой, проверить штекеры, которые могут быть окислены, и восстановить нарушенную проводимость тока в них.

Если на автомобиле все еще используется электромеханический регулятор напряжения, то этот довольно капризный регулятор лучше заменить современным электронным.

Если есть подозрение, что в цепи питания обмотки возбуждения ротора генератора произошел обрыв, то следует проверить сопротивление между двумя контактными кольцами, которое должно составлять (4,3±0,2) Ом (рис. 28). Если сопротивление намного больше, в обмотке возбуждения есть обрыв. Если меньше – в обмотке возбуждения произошло замыкание. И в том и в другом случае ремонтировать ротор или заменить его.

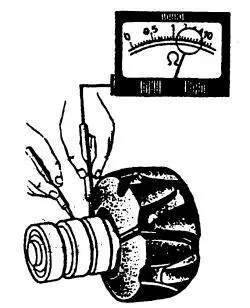

Рис. 28. Проверка ротора генератора.

Окислены или слабо затянуты наконечники проводов на полюсных выводах аккумулятора.Снять наконечники, удалить следы окислов, пользуясь металлической щеткой или шкуркой. Плотно закрепить наконечники на штырях аккумулятора и смазать их литолом.

Разряжен или неисправен аккумулятор.Провести полную проверку технического состояния аккумулятора, зарядить его. Неисправный аккумулятор заменить.

Неисправна контактная группа замка зажигания.Отдельным проводом соединить клемму стартера с закрепленным на ней проводом замка зажигания и плюсовым штырем аккумулятора. Если стартер заработал, то неисправной была контактная группа замка зажигания, которую следует заменить.

Неисправно дополнительное реле включения стартера.Ток на клемму тягового реле стартера подается от замка зажигания через дополнительное реле включения стартера (реле защиты контактов). Если исправность этого реле под сомнением, замкните большой отверткой концы толстых проводов, подходящих к реле. Если стартер заработал, то зачистить контакты дополнительного реле или заменить его.

Ненадежная «масса». При включении стартера ток идет на «массу» через случайные металлические соединения, нагревая их большим током.Устранить обрыв цепи двигателя с «массой» кузова автомобиля. Надежно прикрепить провод «массы» к болту двигателя.

Если тщательная проверка неисправностей элементов вокруг стартера результатов не приносит, стартер с машины снять.Снять крышку щеткодержателя и осмотреть щетки. Нормальная щетка (положение А, рис. 29) прижимается к коллектору. При изношенной щетке (положение Б) пружина упирается в щеткодержатель – контакта нет. Щетка нормальной длины может «зависнуть» в держателе (положение В). Высота щеток должна быть не менее 12 мм. Изношенные щетки заменить. Поверхность коллектора с неглубокими рисками отполировать. Крышку установить на место.

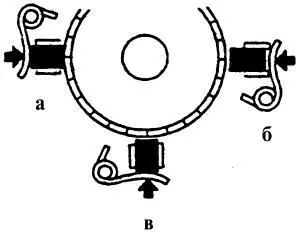

Рис. 29. Положение щеток в щеткодержателе стартера: А – правильно установленная щетка; Б – изношенная щетка; В – «зависшая» (заклиненная) щетка.

Запустить снятый стартер, подключив к «плюсу» напрямую клемму якоря (используя толстые провода с зажимами). Если якорь работает, дело, очевидно, только в тяговом реле включения. Разобрать реле. Контакты обгорели, – перевернуть контактный диск на другую сторону, а контактные болты развернуть на 180°. Собрать тяговое реле (рис. 30).

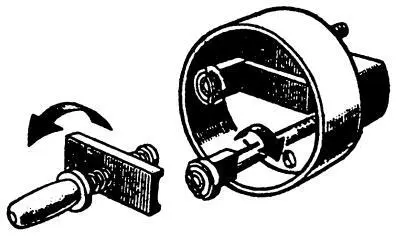

Рис. 30. Ремонт тягового реле стартера.

Чрезмерный износ втулок (подшипников скольжения) или шеек вала якоря. Задевание якоря за полюсы статора.Проверить состояние поверхностей шеек вала якоря. Изношенные втулки (подшипники скольжения) заменить.

Пробуксовка обгонной муфты свободного хода (бендикса). Это явление сопровождается повышенным шумом однообразного тона.
