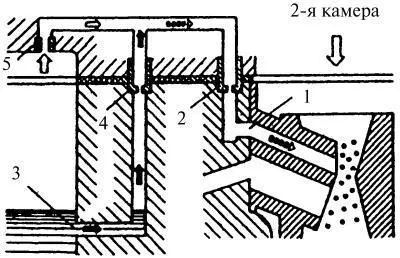

Рис. 16. Устройство эконостата карбюратора: 1, 3 – каналы; 2 – эмульсионный жиклер; 4 – топливный жиклер; 5 – воздушный жиклер.

Бытует мнение, что перебои в двигателе возникают вследствие неправильного положения эмульсионных трубок (карбюратор 2105, 2107) в колодцах под воздушными жиклерами.Эмульсионные трубки первичной и вторичной камер установить так, чтобы один ряд из четырех отверстий был повернут в сторону канала, подводящего эмульсию к распылителю малого диффузора (отверстия А на рис. 17). Завернуть сверху воздушные жиклеры.

Рис. 17. Положение эмульсионных трубок в карбюраторе.

Очень обеднена рабочая смесь. Мал ход поплавка.Проверить легкость хода поплавка на оси, работоспособность игольчатого запорного клапана. Отрегулировать уровень топлива и ход поплавка.

Прерывистый контакт с «массой». Нарушение искрообразования (оборвался провод, объединяющий подвижный контакт с «массой» в прерывателе).Один конец контрольной лампы подключить к «массе», а другой к клемме низкого напряжения распределителя зажигания. При исправной первичной цепи и включенном зажигании лампа будет гореть при разомкнутых контактах прерывателя. Если лампа не горит, то это значит, что в первичной цепи нарушены контакты в местах крепления проводов; произошло замыкание на корпус пружины рычажка прерывателя или провода, соединяющего зажим (точку низкого напряжения прерывателя) с пружиной рычажка, или замыкание обкладок конденсатора между собой.

Перепутаны местами провода высокого напряжения.Присоединить провода по порядку работы цилиндров двигателя согласно инструкции по эксплуатации.

Нарушение работы двигателя при позднем зажигании из-за неполноты сгорания рабочей смеси.Вывернуть свечу 1-го цилиндра, закрыть пробкой из смятой бумаги отверстие под свечу и поворачивать коленчатый вал до выталкивания пробки. Совместить риску шкива коленчатого вала с меткой на крышке распределительного механизма (см. рис. 3). Подключить контрольную лампу к клемме низкого напряжения на распределителе зажигания и к «массе». Включить зажигание и поворачивать корпус распределителя против часовой стрелки. Пальцами руки поворачивать бегунок по часовой стрелке (для устранения зазоров). При загорании лампы закрепить распределитель зажигания.

Разрегулировок зазор контактов прерывателя.Для точной регулировки зазора между контактами измерять не сам зазор, да еще дедовским способом – с помощью щупа (ведь даже незначительная погрешность сказывается на искрообразовании), а угол замкнутого состояния контактов, т. е. угол поворота бегунка при замкнутых контактах. Измерение угла проводить простейшим стрелочным приспособлением – медной проволокой, играющей роль стрелки, закрепленной пластилином к бегунку, и градуированным полукольцом транспортира с обрезанным основанием, установленным на корпус распределителя зажигания и прижатым магнитом при снятой крышке.

Момент замыкания-размыкания контактов определить по контрольной лампе, подключенной параллельно контактам прерывателя («массе» и проводу, идущему от катушки зажигания к клемме низкого напряжения распределителя зажигания). Включить зажигание: лампа горит – контакты разомкнуты.

Медленно вращать коленчатый вал – лампа погасла. Заметить по стрелке на транспортире градус отсчета. Продолжить вращение коленчатого вала, пока лампа не загорится. В этот момент контакты разомкнутся. Это положение стрелки зафиксировать в градусах на транспортире. Оно должно соответствовать углу замкнутого состояния контактов прерывателя. Эти данные приводятся в паспортах на соответствующие двигатели, например на двигатели ВАЗ-2101, -2107. Они составляют 55°±3°.

Регулировку угла производить изменением зазора между контактами прерывателя. Увеличение зазора соответствует уменьшению угла замкнутого состояния контактов прерывателя и наоборот.

Неправильная установка момента зажигания.Установку момента зажигания производить после регулировки угла замкнутого состояния контактов прерывателя.
