В. Лаврентьев: Вождение автомобилей высокой проходимости. В помощь строителям БАМ.

Эти шины отличаются малой толщиной боковин (рис. 6), что делает их эластичными и способными работать при больших деформациях. Конструкция протектора этих шин также отличается от обычной. У шин сверхнизкого давления грунтозацепы расчленены на отдельные элементы. Такая конструкция делает эластичной саму беговую дорожку шины. Повышенная мягкость шин обеспечивается повышенным содержанием в них каучука и меньшим числом слоев более прочного материала корда, что позволяет уменьшить толщину стенки.

Повышенная эластичность шины способствует улучшению взаимодействия колеса со слабыми грунтами и не вызывает больших перегревов при качении деформированной шины. Чтобы при понижении внутреннего давления шина не провернулась на ободе, ее борта зажимаются между ребордами разъемного диска и специальным распорным кольцом.

По мере снижения внутреннего давления в шинах площадь их контакта с грунтом увеличивается, а удельное давление снижается. Например, у автомобиля ЗИЛ-157 по замерам на твердом грунте среднее удельное давление составляет: при давлении в шинах р ш = 3,5 кгс/см 2— 2,5, при р ш = 1,5 кгс/см 2— 1,75, при р ш = 0,5 кгс/см 2— 1,1 кгс/см 2. Но по мере увеличения деформации шины возрастает сопротивление качению. У ЗИЛ-157 при буксировке его по твердой дороге сопротивление качению составляет: при р ш = 3,5 кгс/см 2— 160, при р ш = 1,5 кгс/см 2- 250 и при р ш = 0,5 кгс/см 2— 550 кгс. Увеличение буксировочного сопротивления в этом случае связано с увеличением потерь на деформацию шин.

На мягком грунте величина деформации шин на соответствующих давлениях несколько меньше, чем на твердом, но доля потерь на деформацию шин в общем сопротивлении движению на низких давлениях воздуха значительна. Мощность, затрачиваемая на преодоление этих потерь, переходит в тепло, что приводит к повышенному нагреву шин. В связи с этим общая длительность движения с пониженным внутренним давлением в гарантийном пробеге шин и скорость движения ограничиваются специальными указаниями в инструкции по эксплуатации автомобиля.

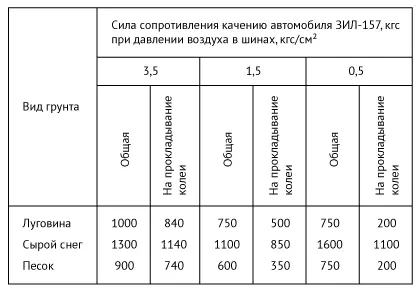

Несмотря на то, что сопротивление качению деформированной шины выше, чем накаченной, общее уменьшение сопротивления движению по слабому грунту столь значительно, что в большинстве случаев дополнительные потери на деформацию шин полностью перекрываются уменьшением потерь на образование колеи (табл. 1). Как видно из табл. 1, потери на прокладывание колеи (потери в грунте) на луговине уменьшаются более чем в 4 раза (при давлении 0,5 кгс/см 2), на сыром снегу (при давлении 1,5 кгс/см 2) на 13–14 %, на песке (при давлении 0,5 кгс/см 2) более чем в 3 раза.

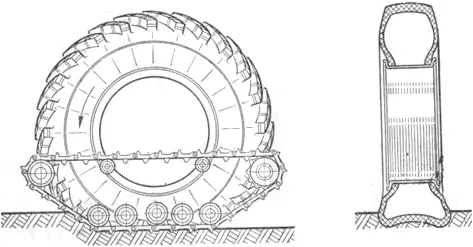

Уменьшение сопротивления качению при пониженном давлении воздуха в шинах — это только часть эффекта, который получается при работе на слабых грунтах. Иногда этот эффект очень невелик. Например, на рыхлом сыпучем снегу. Однако, несмотря на это, проходимость автомобиля резко возрастает. Более важной частью эффекта при работе автомобиля на деформированных шинах является улучшение сцепных качеств шины и рост тяговой реакции грунта. При качении такой шины она как бы превращается в маленькую гусеницу с длиной опорной ветви, равной длине контакта деформированной шины с грунтом (рис. 7). При этом тяга автомобиля при понижении давления воздуха в шинах существенно увеличивается (табл. 2). Если сравнить величину уменьшения сопротивления движению и величину роста тяги на крюке в результате понижения давления воздуха в шинах (см. табл. 1 и 2), то видно, что тяга возрастает не на величину уменьшения сопротивления движению, а на существенно большую величину. Причем тяга возрастает даже в том случае, когда сопротивление движению на пониженном давлении воздуха в шинах не уменьшается, а возрастает (в нашем примере на сыром снегу).

Для сопоставления составим таблицу изменения сопротивления движению и тяги на крюке автомобиля ЗИЛ-157 при снижении давления в шинах с 3,5 до 0,5 кгс/см 2(табл. 3).
