Прицельные приспособления - мушка, секторный прицел Начальная скорость пули - 840 м/с Темп стрельбы - 600-1000 выстр./мин Дальность эффективного огня - 1200 м

В 1932 г. в Великобритании прошли сравнительные испытания различных ручных пулеметов с целью выбора системы для перевооружения британской армии. Лучшим оказался чешский ZB-26 «Зброевка Брно» с коробчатым магазином. После некоторой модернизации, осуществленной чешскими конструкторами Вацлавом Холеком и Антоном Мареком (ZGB33 под патрон .303 «бритиш сервис») и технологической доводки пулемет в 1937 г. стали производить в Англии в г. Энфилд. Название пулемета составили по первым двум буквам городов Брно и Энфилд. К июню 1940 года более чем 30 тыс. единиц оружия было произведено и поставлено в войска. Пулеметы этой системы изготовлялись только в Энфилде.

Первый образец получил обозначение Mk 1. Пулемет Мк 2 имел такую же длину ствола, упрощенный прицел и единую сборку «прицел - газовый регулятор - мушка», которая впоследствии выполнялась из трех разных частей (послевоенная переделка Мк 2/1 имела упрощенную рукоятку взведения). Пулемет не имел дополнительной рукоятки под прикладом. Эти изменения, направленные на упрощение производства, увеличили вес с 10,04 кг до 10,52 кг. Пулеметы Мк 3 имели более короткий ствол, и их вес был снижен до 8,76 кг. Пулеметы Мк 4 обладали еще более коротким стволом, и их вес был снижен до минимума, допустимого при стрельбе сравнительно мощными патронами калибра .303. Примечательно, что пулеметы «Брен» калибра .303 еще встречаются в армиях слаборазвитых государств и периодически всплывают в ходе многочисленных локальных конфликтов.

Пулеметы «Брен» L4 калибра 7,62 мм стали выпускаться после решения 1956 г. о принятии единого 7,62-мм патрона НАТО на снабжение английской армии.

Автоматика пулемета «Брен» действует на основе отвода части пороховых газов из канала ствола. Это сочетается с коротким ходом ствола назад для частичной компенсации действия отдачи на оружие. При выстреле ствол, сошка, затвор и газовая камера откатываются назад по направляющим ствольной коробки приблизительно на 6 мм. Движение гасится поршневым амортизатором с пружиной. Когда энергия поглощена, пружина амортизатора разжимается и возвращает откатившиеся части и механизмы в переднее положение. Часть пороховых газов устремляется через отверстие в стенке канала ствола, проходит через газовый регулятор, давит на газовый поршень и отбрасывает его в заднее положение.

Запирание канала ствола - перекосом затвора. Стойка штока газового поршня входит в затворную раму, и две наклонные плоскости прижимают заднюю часть затвора вверх, запирая его на боевые упоры в верхней части ствольной коробки. Во время обратного движения хвостовик штока поршня проходит расстояние около 32 мм, во время которого затвор остается полностью запертым. При дальнейшем движении наклонная поверхность на хвостовике штока опускает заднюю часть затвора, отпирая канал ствола. Качающееся движение затвора обеспечивает экстракцию гильзы, которая сначала извлекается из патронника, а затем, во время обратного движения затворной рамы, выбрасывается кулачком выбрасывателя. Неподвижный отражатель проходит по пазу затвора, и гильза выталкивается через вырез в хвостовике штока газового поршня.

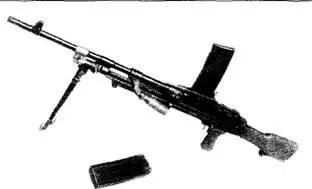

Ручной пулемет "Брен" L4

Во время отката газового поршня возвратно-боевая пружина сжимается, накапливаемая ею энергия совместно с амортизатором посылает поршень вперед. Пружина амортизатора тормоза отката обладает низким коэффициентом восстановления, поэтому скорость движения газового поршня вперед невысока, что и позволяет поддерживать темп стрельбы около 500 выстр./мин. Выступы подавателя в верхней передней части затвора выталкивают патрон из магазина, установленного вертикально сверху ствольной коробки, и далее направляют его вниз. Когда патрон полностью дослан в патронник, движение затвора прекращается. Газовый поршень движется вперед за счет оставшейся энергии возвратно-боевой пружины, две наклонные плоскости поднимают заднюю часть затвора, запирая его. Наклонные плоскости во время выстрела остаются под затвором и удерживают его запертым. Газовый поршень продвигается еще на 32 мм, и выступ затворной рамы бьет по ударнику.

Предохранитель разъединяет спусковой крючок и шептало посредством разобщителя, выступ которого удерживает шток газового поршня за вырез. Считается, что это не очень удачное решение, поскольку при падении или ударе газовый поршень может выйти из зацепления, а ведь он воздействует на ударник.
