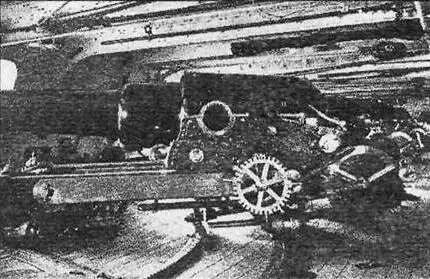

Четыре орудия правого борта в центральной батарее «Султана». Всего корабль нёс восемь 10" 18-тонных дульнозарядных нарезных орудий этой модели. Артиллерийская система поступила на вооружение флота в 1868 г. и комплектовалась 1.81-кг снарядами (по сравнению со 113-кг снарядами предшествующего 7-дюймового 6.5-тонного дульнозарядного нарезного орудия), а его пробивная способность у дула равнялась 330-мм железа. Орудие устанавливалось на станке Скотта, который, хотя официально и относился к разряду железных утановок, имел подцапфенные станины из дерева, все же привода выполнялись из железа.

При отсутствии носовых и кормовых орудий на главной палубе, которые были такой неудобной особенностью «Геркулеса», носовой огонь обеспечивался парой 9" орудий, расположенных высоко – под возвышенным полубаком, где они оставались достаточно «сухими». Прикрывались эти орудия только поперечной переборкой с носа и были открыты с бортов. Все орудия «Султана» имели станки системы Скотта, которые позволяли безопасно и быстро обслуживать орудия в плохую погоду, и в этом отношении корабль был оснащён лучше всех его современников.

Через девять лет после достройки «Султан» получил четыре установки для выпуска 14" торпед Уайтхеда – две впереди и две позади батареи па главной палубе. На верхней палубе в качестве защиты от миноносцев установили семь 102-мм 25-фунтовых казнозарядных пушек на станках Вавассора, а также 19 мелкокалиберных пушек и картечниц. Пару пушек Гатлиша установили на боевом марсе бизань-мачты – закрытой позиции наверху мачты, которой впервые был оснащён британский боевой корабль (до этого практиковали подъём лёгких пушек на марсы нижних мачт, где они защищались от ветра парусиной, только во время учений). Корабль также получил два минных катера, которые хранились около бизань-мачты па кильблоках над спардеком, и два прожектора.

В официальном отчете за июль 1883 г. «Султан» упоминается с полным вооружением из казнозарядных орудий: восемь 9,2" па главной палубе, четыре 8" на верхней палубе (погонные и ретирадные) и семь 4" (противоминная батарея). Это было в тот период, когда перевооружался «Беллерофон», а после попытки установки в его батарее длинноствольных орудий больше ни один корабль проекта Рида не менял орудия главного калибра.

Броня

Схема бронирования была аналогичной схеме «Геркулеса»: пояс по ватерлинии имел в средней части толщину 229 мм, а в оконечностях утончался сначала до 203, затем до 152 мм, имея подкладку из тика толщиной 250-300 мм поверх обшивки в 32 мм. 10" орудия батареи на главной палубе защищались с бортов 229-мм броней, скос носового траверза был 152 мм, кормовой 'траверз 127 мм. В средней части корпуса выделялась установленная на спонсонах верхняя батарея, придававшая кораблю характерный вид. Ее бортовая броня имела толщину 203 мм, а траверзы – 114 мм. Общий вес брони и подкладки составлял 1481 т (16% от водоизмещения).

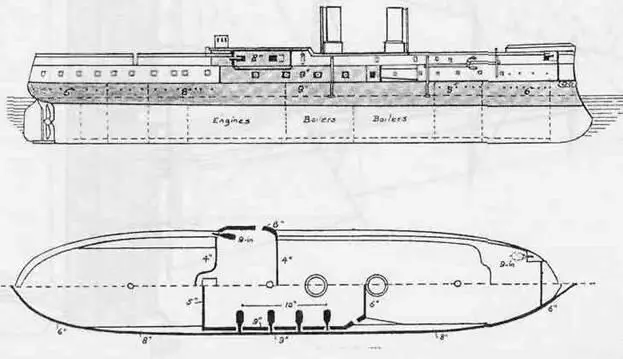

Схема бронирования «Султана»

Машинная установка

Паровые машины фирмы «Пени» были простого типа с однократным расширением пара в двух тронковых цилиндрах. Они оснащались поверхностными конденсаторами. Котлы работали при давлении пара 2,1 атм. Корабль имел двухлопастный винт и на ходовых испытаниях показал скорость 14 уз при 7720 л.с. Помимо машинного отделения пар использовался в приводах шпиля и руля.

Вентиляция была плохой и оставалась в гаком виде до ремонта в 1879 г., когда корабль оснастили дополнительными вентиляторами и раструбами. Тогда же он получил новые котлы, и на 6-часовых испытаниях развил мощность 7736 л.с. при давлении пара всего 1,97 атм.

Оснастка

В 1876 г., после четырёх лег плавания с полной корабельной оснасткой, «Султан» перевооружили как барк, заодно укоротив па 6 м фок- и фок-мачты, поскольку его остойчивость вызывала опасения. В 1879 г. он получил боевой марс па бизань-мачте. Несмотря па то, что первоначально «Султан» нёс парусность по 1-й шкале (высота клотика грот-мачты над палубой составляла 54,25 м), под парусами он был таким же вялым, как и «Геркулес», имея ещё и тот недостаток, что при отсоединении вала от машины винт не вращался даже на скорости 6 уз. Лавировал он хорошо, но тратил много времени на поворот через фордевинд, и ранние рапорты с него свидетельствуют, что из-за наличия верхней батареи и уменьшения ширины верхней палубы за счёт смещения фальшборта к диаметральной плоскости быстро работать с парусами было трудно.
