Броня, мм

пояс 152-203, траверзы 102-127, обшивка32. батарея 102-127-152. подкладка 200-250 (тик), (общий вес брони 924 т).

Механизмы

Производство: "Одейшис" и "Айрон Дюк" – "Равенхилл". "Инвинсибл – "Нэпир", "Вэнгард" – "Лэрд".

Механизмы

2 комплекта горизонтальных с соединительным штоком, диаметр цилиндра 1830 мм, ход поршня 914 мм, индикаторная мощность 4830 л.с, 13 уз, 74 об/мин. 2 винта Магина (впоследствии заменены винтами Гриффита), б коробчатых котлов (давление 2,1 атм).

Запас топлива, т

460(уголь)

Площадь парусов, м 2

2352 (как корабль), 2202 (как барк). "Вэнгард" 1999

Экипаж, чел.

450

Конструктор

Александр Милн

Эти четыре первых «одноклассника» были самыми устойчивыми орудийными платформами на флоте и могли вести продольный огонь из орудий главного калибра в любую погоду. Они не имели бортовых переборок и имели самую большую в пропорции к водоизмещению площадь парусов.

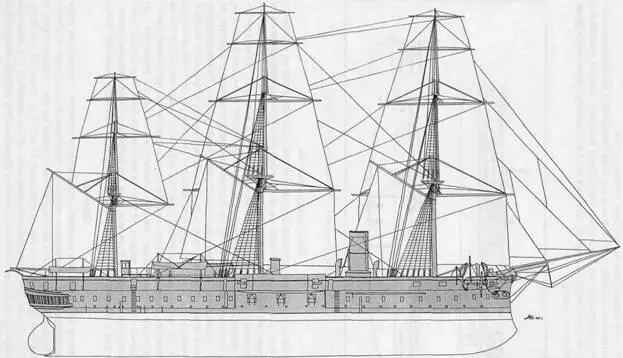

Броненосец «Одейшес»

Из-за завала бортов и фальшборта верхняя палуба была узкой и делилась на носовую и кормовую части траверзами верхней батареи, сквозь которые проходили соединительные коридоры, закрываемые броневыми дверями. Эти траверзы мешали работе с парусами и шлюпками и в целом ограничивали использование палубы. Внутри же было всё наоборот, поскольку короткая батарея на главной палубе оставляла много места для офицерских кают, которые были перенесены туда снизу, так что впервые кают-компания могла для освещения и вентиляции пользоваться световыми люками шканцев, а каюты превосходно вентилировались и освещались через большие квадратные порты. Экипаж также имел улучшенные спальные места в носовой части, где могло подвешиваться более 400 коек, что позволяло не использовать для этого нижние палубы.

Но внизу имелся серьезный недостаток проекта, из-за которого произошло несчастье с «Вэнгардом» – отсутствие бортовых переборок. Это подвергало опасности затопления любой большой отсек в случае пробития борта между ватерлинией и двойным дном, дефект также усугублялся расположением главной палубы всего в 0,9 м над водой, так что при затоплении отсека вода из него переливалась на вышерасположенную палубу через люки, что влекло изменение дифферента. Высокие комингсы люков ввели гораздо позже.

Уже добавив к верхнему весу батарею на верхней палубе, Рид мог попытаться сэкономить на отказе от этих переборок некоторой нагрузки, в добавок к эффективной экономии на наборе корпуса. Но из чертежей машинного отделения уже явствовало, что размеры машин не позволяли установить бортовые переборки. В любом случае, результаты этих мер по поднятию центра тяжести были очень и очень успешными.

Инспектор отмечал, что Рид прекрасно знал, что шаги, предпринятые для экономии веса (не конструктивной прочности) в нижней части корпуса, могли потребовать дополнительного балласта для придания кораблю правильной осадки, а необходимое количество балласта следовало установить, когда все запасы будут приняты на борт. В данном случае Рид не скрывал, что такой приём был применен из-за недостатка сотрудников, из-за чего все необходимые расчёты по распределению весов, с целью избежания лишнего балласта, не могли быть сделаны без некоторой задержки – за последние десять лет состав отдела главного строителя почти не увеличился и состоял в тот момент из трёх помощников кораблестроителя, чиновника по контрактам, секретаря главного строителя и десяти чертежников.

Разумеется, Рид не собирался выпускать эти корабли в море до проведения хреновых испытаний и определения действительного положения центра тяжести, но, к несчастью, за три месяца до их готовности была принята его отставка, и «Инвинсибл» вышел на ходовую пробу в незавершенном состоянии, без проведения испытаний и без необходимого балласта – всё это произошло из-за неверной трактовки распоряжения, отданного во время отсутствия инспектора по болезни.

До принятия балласта метацентрическая высота равнялась всего 0,6 м, и «Инвинсибл» под парусами вел себя устойчиво как форт, но при боковом ветре, даже без парусов и стеньг, он кренился до 17°. Это положение исправили, загрузив в двойное дно 360 т цемента и железа, увеличив, таким образом, бесполезную нагрузку и риск повреждения корпуса в случае получения пробоины или посадки на мель из-за его чрезмерного напряжения. Осадка корабля увеличилась на 0,3 м, а скорость под парами упала на 0,4 уз, но метацентрическая высота выросла до 0,9 м, и с этого времени корабли типа «Одейшес» стали превосходными артиллерийскими платформами, способными вести прицельный огонь в то время, когда их соседи по эскадре были вынуждены держать свои орудийные порты закрытыми. По этой причине их в линейном флоте ставили рангом выше, чем это полагалось при их размерениях.
