Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

Пембрук

29.09. 1873

11.11.1875

17.09.1877

302707 ф. ст.

Размерения, м

79,2x16,45x6,40/7,16

Водоизмещение, т

5390 (окончательно 5670), корпус и броня 3500, оборудование 1940

Вооружение

2 10" 18-тонных дульнозарядных нарезных, 7 9" 12-тонных дульнозарядных нарезных, 6 20-фунтовых 4 торпедных аппарата(1881)

Броня, мм

пояс 152-203-229, траверзы 203-229, боевая рубка 102-229, палубы 25-38-76, обшивка 32, подкладка 254-305 (тик) (общий вес бронирования 1060 т)

Механизмы

Горизонтальные компаунд возвратно-поступательного действия ("Лэрд"), 2 цилиндра высокого давления (диаметр 1118 мм), 2 цилиндра низкого давления (диаметр 2159 мм), ход поршня 1220 мм, Индикаторная мощность 3370 л.с, 12,25 уз. Один винт, диаметр 5944 мм, шаг 5500 – 6700 мм, 70 об/мин.,

Запас топлива, т

280/560 (уголь)

Площадь парусов

2208 м2 (вооружённый как корабль), 1978 м2 (вооружённый как барк)

Экипаж, чел.

452

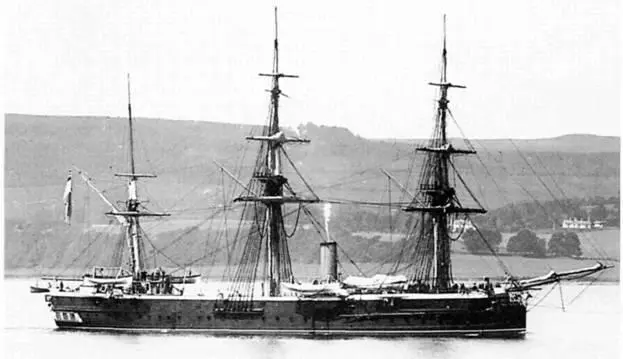

"Шеннон" стал первым британским броненосным крейсером, первым кораблём с броневой палубой и бортовыми отсеками вместо полного пояса. Он оказался также последним кораблём Королевского флота с полной корабельной парусной оснасткой и с одним винтом. "Шеннон" не мог найти применения в первой линии, поскольку он был недостаточно защищен, чтобы выдержать эскадренный бой с броненосцами и недостаточно быстроходен для крейсерских операций.

«Шеннон»

В качестве боевого корабля "Шеннон" представляет весьма условный интерес, однако как образец конструктивного развития он примечателен тем, что оказался первым броненосным кораблём, на котором ввели защитную палубу и который возвели в ранг броненосного крейсера. Все эти качества позволили ему занять видное место в истории военного кораблестроения. В соответствии с изначальной классификацией его называли "крейсерским кораблём с броневым поясом и бортовой батареей" (broadside armour-belted cruising ship) со статусом линейного корабля 2-го ранга, так что в качестве такового он попадает в рамки настоящего повествования. Предназначавшийся для несения службы в далеких водах, где сам порядок пребывания подразумевал длительные морские переходы, этот корабль должен был нести значительные запасы при необходимом уровне вооружения и защиты для эффективного противостояния его иностранным современникам подобного же ранга. Однако никакие качества "Шеннона" не могли оправдать его использование в эскадре линкоров, для компании которых он совершенно не подходил. Как линейный корабль 2-го класса, он мог вести дуэль с подобными себе иностранными броненосцами, которые он мог с наибольшей вероятностью встретить за границей, – однако, когда возникла необходимость вернуться в воды метрополии, его безнадёжно малая скорость не давала ни малейшей возможности использовать его как крейсер, и никакого другого назначения, кроме как в качестве корабля береговой охраны, для него было невозможно придумать. В итоге изо всех 21 года службы в составе Королевского флота три он провёл на дальних станциях, 10 лет числился кораблем береговой охраны и около четырёх провёл в Резерве. Оставшиеся четыре года пришлись на различные ремонты и переоборудования.

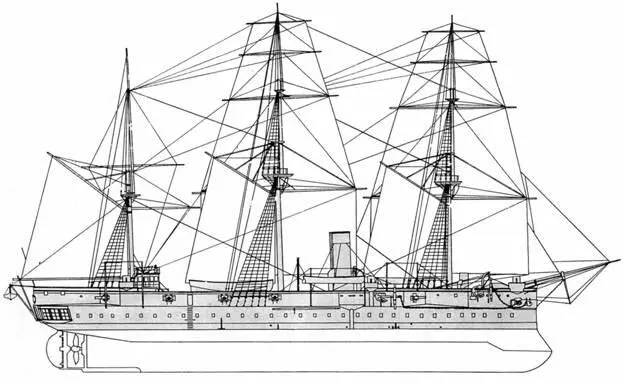

«Шеннон». Общий вид в 1881 г.

Появление "Шеннона" было ответом на постройку русскими крейсера "Генерал-Адмирал" (заложен в 1870 г.). Этот корабль нёс четыре 8" и два 6" орудия в открытой центральной батарее и защищался по ватерлинии от штевня до штевня полным броневым поясом, став, таким образом, самым первым броненосным крейсером. В строй русский корабль вступил в 1874 г.

Вооружение

Расположение орудий было необычным и интересным. Поскольку активная служба в заграничных водах, в соответствии с воззрениями создателей "Шеннона", должна была включать поединки одиночных противников, корабль спроектировали для ведения продольного огня – преимущественно для случаев, когда неприятель находится на носовых курсовых углах. Два 10" орудия поэтому были установлены в конце протяжённого полубака и могли вести огонь через амбразуры в глубоких бортовых нишах, доводящих их сектор обстрела до 90°: от прямо по курсу до немного за траверз. С носовых направлений оба этих орудия прикрывались траверзами в 203-229 мм, сначала перпендикулярными, а затем шедшими под утлом к диаметральной плоскости; после этого они продолжались вдоль бортов, формируя защиту батареи от продольного огня. В средней части корабля на верхней палубе было установлено шесть 9" орудий (по три с каждого борта) – они были открыты действию неприятельского огня, а также доступны для обломков рангоута, падающих сверху во время боя. Идея заключалась в содержании прислуги этих орудий под броневой защитой полубака после того, как они будут заряжены и наведены на цель, стрельба же должна была производиться посредством электричества – это предполагалось делать в случае промаха по противнику в процессе таранной атаки. Во всех же прочих случаях расчёты этих орудий должны были действовать как на обычном корвете. В корме в диаметральной плоскости стояло седьмое 9" орудие. Оно могло передвигаться по палубным погонам к амбразуре того борта, который вёл бой – стрельба производилась через порты в глубоких бортовых нишах (таких же, как и в носу). Сектора обстрела этого орудия составляли от направления прямо по корме до немного за траверз по каждому борту. Это орудие прикрывалось палубой полуюта, а вырезы в бортах для него в сочетании с галереями палубой ниже формировали кормовую часть корабля наиболее отличительным образом. Шесть 20-фунтовых пушек составляли салютную батарею.
