Оскар Паркc - Линкоры Британской империи 2 Время проб и ошибок

Первое время, пока способность корабля с центральной батареей к ведению продольного огня считалась качеством первостепенной важности, его 11" орудия размещались в передних углах, а их сектора обстрела простирались в пределах от прямо по носу до чуть за траверз. Они вели огонь 246кг снарядами при заряде крупнозернистого пороха в 38,6 кг, начальная скорость снаряда составляла при этом 402 м/сек, дальность стрельбы достигала 50 кб. С хорошо обученными расчётами была зафиксирована скорострельность до одного выстрела в полторы минуты. Кормовые орудия имели калибр 10", их угол наводки в корму составлял 85° от траверза. Вес снаряда равнялся 184 кг, заряда 32 кг, начальная скорость 420 м/сек. Скорострельность с тренированными расчётами составляла один выстрелов за минуту с небольшим (65 секунд), но на практике скорость ведения прицельного огня была несколько ниже – один выстрел за 75 секунд.

Нижняя батарея разделялась броневой переборкой на два отсека, причем больший из них, отнесённый к корме, в плане точно копировал очертание верхней батареи, но имел по три орудийных бортовых порта для 10" орудий, в то время как в передних углах носового, меньшего отсека, были прорезаны порты для 10" орудий с секторами обстрела от прямо по носу до 7° за траверз. В реальности же стрельба прямо по оконечностям вызывала значительные повреждения конструкций корпуса корабля.

Для производства салютов на крыше каземата стояли шесть 20-фунтовых пушек Армстронга, в 1884 г. их заменили 102мм казнозарядными орудиями на станках Вавассера (вес снаряда 11,3 кг). Тогда же на верхних надстройках установили 10 25мм пушек Норденфельта (вес снаряда 0,45 кг) для отражения миноносцев.

В 1889 г., после 12 лет непрерывной службы "за проливами" [т.е. за Гибралтарским проливом, в составе Средиземноморской эскадры. – Ред.} корабль был выведен из строя для частичного перевооружения, во время которого прежние орудия в верхней батарее заменили четырьмя 9,2" казнозарядными артиллерийскими системами. Они вели огонь снарядами весом лишь 172,5 кг, но обладали вдвое более высокой скорострельностью и вдвое большей дальностью, чем их дульнозарядные предшественники. Пушки Норденфельта также заменили 6 57мм и 12 47мм орудиями; 102мм орудия сохранились до 1897 г., после чего их заменили на 120мм скорострельные пушки. Самые модные новинки – торпеды Уайтхеда и прожектора – "Александра" первой из линкоров принесла на Средиземное море. Она имела 12 торпед калибра 16" (406 мм) с зарядом 27 кг, скоростью 8 уз и дальностью хода порядка 3,5 кб. Их пуск производился посредством сжатого воздуха по решётчатым направляющим через отдельные порты – два на средней палубе в самом носу и два за батареей. Вскоре после ввода корабля в строй эти весьма ненадежные снаряды заменили на 14" (356мм) торпеды "модель П" (Мк II) с зарядом лишь 15,4 кг, но дальностью действия 550 м при скорости 19 уз, причём их пуск осуществлялся уже посредством аппаратов в виде труб. Наконец, "Александра", как и большинство линейных кораблей того времени, несла и 12 якорных мин заграждения (заряд 227 кг), приводившихся в действие посредством электричества.

Бронирование

В отношении бронирования "Александра" наименее пострадала от тех требований, которые предъявлялись к кораблям подобного типа, и можно даже утверждать, что после трёх больших башенных броненосцев она была самым защищенным кораблём на флоте. Полный пояс по ватерлинии высотой 3,2 м имел в середине корпуса толщину 305 мм (у нижней кромки 254 мм) и у оконечностей 152 мм. Нижняя батарея бронировалась с бортов 305мм плитами, с траверзов – 203мм, но для верхней батареи с самыми тяжёлыми орудиями оказалось возможным применить броню не толще 203 мм. Вплоть до модернизации 1890 г. корабль не имел боевой рубки, и функции управления им в бою осуществлялись из верхней батареи. На расстоянии около 20 м от кормы корпус перегораживался броневым поперечным траверзом в 125 мм, прикрывавшим находящиеся ниже ватерлинии артиллерийские погреба от продольных попаданий с кормовых курсовых углов.

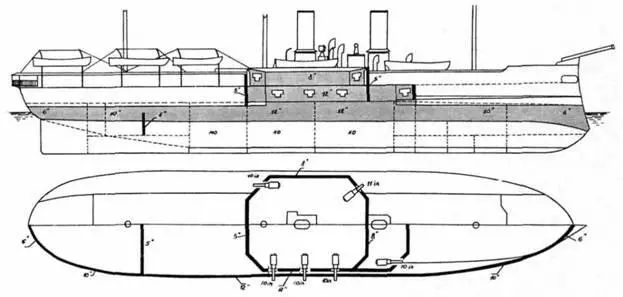

«Александра». Схема распределения бронирования

Так же, как и у всех кораблей с центральной батареей, орудия "Александры" располагались прямо над котлами, так что о наиболее удобном размещении погребов боезапаса непосредственно под орудиями не могло идти и речи. Поэтому основной пороховой погреб находился позади машинного отделения, а снарядный -перед котельным, и боеприпасы из них обоих перемещались по нижней палубе вдоль кожухов вентиляторов машинных отделений и дымовых труб к шахтам подачи боезапаса наверх в батареи; это означало, что водонепроницаемые двери в промежуточных переборках приходилось держать открытыми.
