О. Паркc - Линкоры британской империи Часть III - «Тараны и орудия-монстры»

Во всех вариантах эскизного проекта Барнаби стремился к сильной батарее вспомогательных орудий, подкреплённых некоторым числом 6-фунтовок (в то время наиболее крупнокалиберных из существовавших скорострельных пушек) для отпора миноносцам. Относительно медленно стреляющие казноза-рядные 6-дюймовки не отличались в ту пору столь значительным расходом боезапаса, как более поздние скорострельные модели этого же калибра, поэтому количество стволов для развития необходимой огнепродуктивности могло быть больше, нежели на линкорах, появившихся впоследствии, где общий вес 6» артиллерии более зависел от сильно возросшей доли нагрузки от боезапаса. Исключительно протяжённая надстройка «Сане Парейля» дала возможность разместить по шесть 6» орудий на борт за 76мм защитой «против огня третичных орудий» – это было время, когда теория атаки гласила, что тяжёлые орудия должны применяться против толстой брони, предоставив решение задачи поражения небронированных частей средне- и мелкокалиберным пушкам – и всё это без особого учёта реальных боевых возможностей артиллерии, что в итоге породило такую ересь как «большим орудиям стрелять по броне». От продольного огня с носовых углов 6» батарея была защищена наклонными в плане траверзами, также выполнявшими роль защитных экранов от дульных газов при стрельбе 16,25» орудий; между третьим и четвёртым орудиями батареи, помимо этого, были предусмотрены поперечные переборки -для локализации повреждений. 6» орудие имело вес 5 т, длина ствола составляла 26 калибров, оно вело огонь снарядами в 45,4 кг со скорострельностью около четырёх выстрелов в минуту.

Палубой выше была установлена батарея 6-фунтовых орудий, ведущих огонь через полупортики; с кормы она прикрывалась поперечным траверзом толщиной 76 мм. Помимо этого, 12 3-фунтовых пушек и восемь мелких скорострелок были разбросаны по мостикам и боевым марсам.

Корабли имели по восемь торпедных аппаратов, из них два подводных (по бортам). Носовой и кормовой аппараты были надводными, также как и четыре из шести бортовых.

В целом «Сане Парейль» нёс вооружение восьми различных типоразмеров и, комментируя манёвры 1889 г., контр-адмирал Ричард Мэйн отмечал, что в реальном бою при подаче боезапаса ко всем орудиям одновременно на корабле должна воцарится неизбежная путаница:

«Для флота выпущено уже что-то порядка 90 различных моделей орудий и сейчас стала почти легендарной история о том, как на судне, спешно доставившем боезапас с Мальты на эскадру в Александрии, по прибытии в порт назначения вдруг выяснилось, что привезённые снаряды подходят лишь для одного корабля… Сейчас мы имеет скорострельные орудия 3- и 6-фунтового калибра. Если 3-фунтовки достаточны, то зачем нужны 6-фунтовые? Если же они недостаточны, то зачем нам оба типа? Увеличение числа торпедных аппаратов также является большой ошибкой, а торпедная труба в носу, на которую возлагают столько надежд и при размещении которой в форштевне конструкторами было проявлено столько изобретательности, на самом деле является даже хуже, чем бесполезной».

Система защиты очень отличалась от «Конкерора», имевшего почти полный пояс по ватерлинии и центральную цитадель. Впервые основание башни было заключено в отдельный бруствероподобный барбет, прикрывавший также низ боевой рубки; толщина брони башни достигала 432 мм, барбета -457 мм. Протяжённость пояса по ватерлинии составляла 46,3 м, толщина – 457 мм; по кромкам в оконечностях пояса корпус перегораживался поперечными траверзами толщиной 406 мм. В целом же пояс «Санс Парейля» был на 3,6 м длиннее пояса «адмиралов» и на фут выше (2,59 м). Рассматривался и вариант с поясом от штевня до штевня, но в этом случае толщину плит по ватерлинии пришлось бы уменьшить до 356 мм, а траверзов – до 305 мм. Комбинация же 457мм поясных плит в середине корпуса с 305мм защитой ватерлинии в оконечностях привела бы к росту нагрузки на более чем 500 т, при этом водоизмещение переваливало за 11000-тонную отметку, а к подобной цифре Совет был в ту пору совершенно не готов.

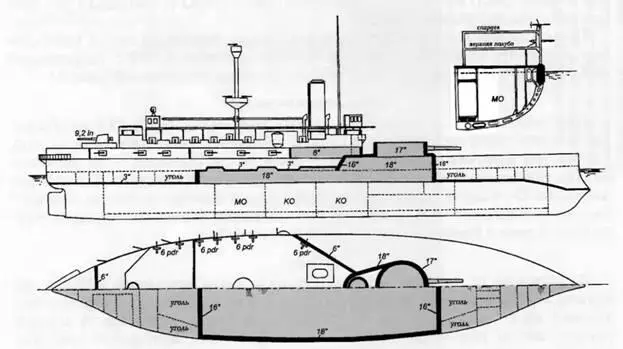

«Сане Парейль». Схема распределения броневой защиты

Вместо этого для защиты оконечностей снова, как и на «адмиралах», использовали подводную броневую палубу в 76 мм с плотным подразделением внутреннего пространства корпуса вдоль ватерлинии на водонепроницаемые отсеки. Однако, поскольку обводы подводной части за пределами цитадели были сильно заужены, большой необходимости в полном поясе не было, поскольку оценочная потеря плавучести при полном пробитии небронированных оконечностей выше броневой палубы составляла лишь 41 т с увеличением осадки на 5 см. Об эффекте от поступления значительного количества воды под защитную палубу можно судить из происшествия с «Санс Парейлем» в 1901 г. (его носовые продольные переборки демонтировали после гибели «Виктории»). Во время практических стрельб в Ширнессе из подводных бортовых труб по какой-то не установленной причине произошло затопление отсека торпедных аппаратов с поступлением нескольких сот тонн воды. Переборки выдержали, был заведён пластырь и вода затем откачена корабельными средствами; эффект же затопления выразился в увеличении посадки броненосца носом на 0,9 м.
