Как и цитадель, башни бронировались по системе «сандвич» – защита была выполнена двухслойной: внешний слой из 229мм брони-компаунд и внутренний из 178мм железа, для которых в качестве разделительного слоя и подкладки использовалось в общей сложности 460 мм тика, причём лобовые броневые плиты были на дюйм толще, а общая толщина дерева здесь уменьшалась также на дюйм. Наружный диаметр по броне составлял 10,3 м, вес каждой башни равнялся 750 т. Для их поворота были установлены гидропривода Рендела, ранее успешно опробованные на «Тандерере» – они заменили применявшиеся прежде паровые механизмы. На полный поворот башни вокруг своей оси требовалось чуть больше минуты. Орудия были установлены на станках, скользящих по фиксированным направляющим, восприятие отдачи и обратный накат осуществлялось гидроцилиндрами.

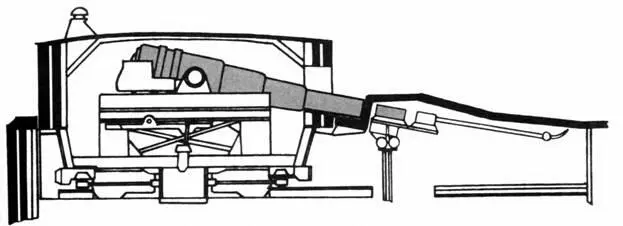

«Инфлексибл»: установка 16" орудий (продольный разрез, орудия показаны в положении заряжания)

Вследствие увеличившейся [до 18 калибров. – Ред.] длины ствола заряжание производилось из-за пределов установки: двойные неподвижные зарядные посты находились под 76мм броневой палубой, перекрывающей цитадель сверху. У основания установок вдоль бортов (в корму от левой башни и к носу от правой) палубная броня несколько приподнималась в виде гласисов и, когда стволы опускались в положения заряжания, они оказывались ниже кромки этого гласиса, под защитой которого прибойники (также оснащённые гидроприводами) последовательно досылали в канал ствола заряд и снаряд. Новая система определённо являлась заметным улучшением по сравнению с зарядными портами на «Тандерере».

Центральная цитадель-короб, ключевой элемент в обеспечении боевой остойчивости «Инфлексибла», уже описывалась выше. Её длина (33,5 м) была установлена исходя из условия использования брони толщиной 610мм – только такая защита считалась способной надёжно противостоять 16» сплошным снарядам; если бы потребовалось сделать цитадель более протяжённой для сообщения кораблю большего запаса плавучести и остойчивости, то пришлось бы применить более тонкую броню и пожертвовать большим ради меньшего. Таким образом, единственный снаряд, пробивший броню цитадели, мог вывести корабль из строя, в то время как одиночный снаряд, попавший в его небронированную часть, не мог всю её уничтожить – так что впервые в практике проектирования защищенных бронёй кораблей лишь одна броневая цитадель обеспечивала достаточную остойчивость, чтобы поддерживать корабль на плаву в боевом положении независимо от любых повреждений оконечностей.

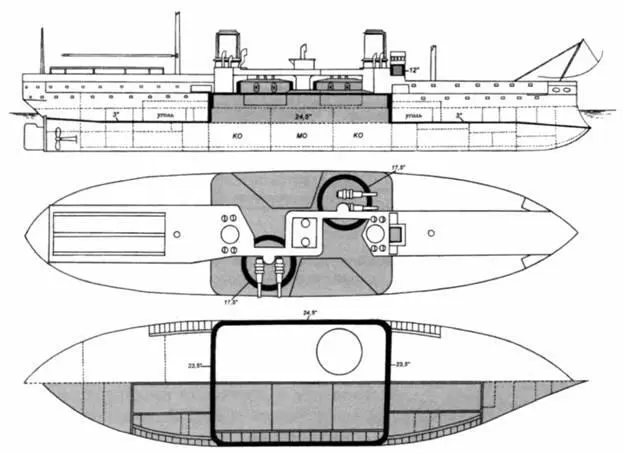

«Инфлексибл». Схема распределения бронирования

За пределами цитадели плавучесть по ватерлинии обеспечивалась броневыми палубами и подразделением корпуса на мелкие и глухие отсеки с пробкой и парусиной. Пространство высотой 1,98 м между находящейся несколько выше ватерлинии главной палубой и расположенной под ней броневой палубой было разделено на отсеки, заполненные углем или корабельными запасами в водонепроницаемых ёмкостях, формируя тот самый «плот», который и поддерживал плавучесть, локализуя затопление через снарядную пробоину лишь одним подобным отсеком – с наибольшей вероятностью им должна была оказаться бортовая угольная яма. Одним из несомненных пробелов проекта являлось то, что 2/3 всего угля пришлось хранить в бункерах за пределами цитадели, так что когда корабль шёл в бой, эти отсеки заполнялись водой с целью предотвращения его возгорания при разрыве фугасного снаряда. Угля, остававшегося в распоряжении на время сражения, имелось лишь 400 т в бортовых боевых угольных ямах внутри цитадели – это количество всегда сохранялось неприкосновенным и готовым к использованию.

На протяжении 21 м к носу и корме за пределами цитадели пространство между угольными ямами на нижней палубе и бортовой обшивкой подразделялось на отсеки шириной 1,2 м, заполненные пробкой, которые, в свою очередь, отделялись от внутреннего пространства корпуса дополнительным коффердамом шириной 0,6 м. Он был наполнен парусиной и паклей, и также простирался на всём протяжении угольных бункеров. Опытный расстрел 68-фунтовым фугасным снарядом железных ящиков в уменьшенном масштабе, заполненных смоченной хлористым кальцием пробкой, продемонстрировал, что она плохо горит и может использоваться для предотвращения затопления, а парусина и пакля склонны засасываться в пробоины и способствовать их закупорке.
