Корпус

Обводы подводной части были несколько лучше, чем у «Сане Парейль», с большим по длине вырезом под тараном и большей площади рулём. Однако гораздо более короткий бак в сочетании с низким бортом в носу приводили к большим неудобствам в море – это отчасти сглаживалось тем обстоятельством, что оба корабля провели их активную службу в составе Средиземноморской эскадры.

Вооружение

Оси тяжёлых орудий отстояли от ватерлинии на 4,3 м, а над палубой возвышались всего на метр, так что при стрельбе прямо по носу и по корме палубы могли получить серьёзные повреждения и Уайт настоял на проведении соответствующих испытаний полными зарядами. Прямо по носу был произведён залп на угле возвышения 3° и единственным повреждением, заслуживающим внимания, стала вмятина в палубе рядом с волноломом глубиной 5 см, причём погнулся бимс под ней и сломался пиллерс в жилой палубе в носу.

Усовершенствование конструкции башенных гидроприводов значительно улучшило заряжание, и на испытаниях за 9 минут один за другим было выпущено четыре снаряда (соответственно восемь последовало бы при стрельбе из обоих орудий башни). Согласно выкладкам, с тренированным расчётом установки можно было надеяться на производство одно выстрела в две минуты.

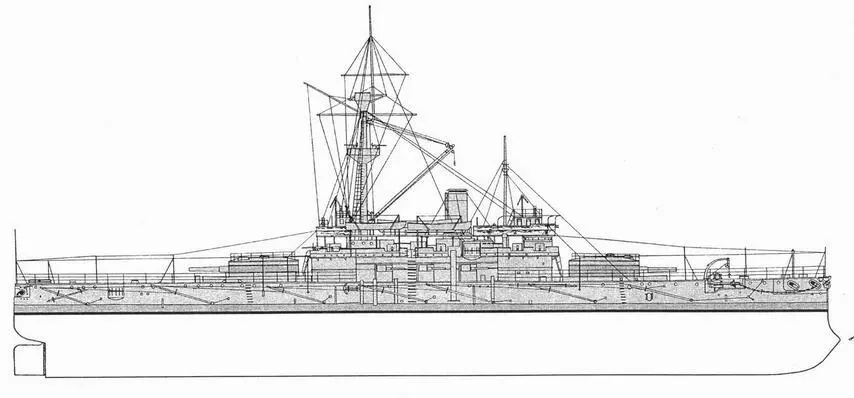

«Трафальгар».Внешний вид на момент вступления в строй, 1890 г.

Первоначальным проектом предусматривалась вспомогательная батарея из восьми 127-мм орудий, но фирме «Армстронг» удалось создать 120-мм скорострельное орудие, настолько замечательное в части дальнобойности, быстродействия и точности наводки, что его приняли на вооружение вместо более крупнокалиберной казнозарядной пушки, и в январе 1890 г. последовало распоряжение об установке шести таких орудий на обоих кораблях. Восемь казнозарядных пушек исходного проекта весили 135 т, а новый состав батареи скорострельных орудий вместе с дополнительным боезапасом обошёлся уже в 185 т. После того, как на приёмных стрельбах батарейные орудия развили скорострельность в среднем 7,5 выстрелов в минуту, торпедная угроза стала сжиматься до более правильных очертаний.

В октябре 1896 г. «Трафальгар» взамен 120-мм пушек получил шесть новых 6" скорострелок, «Нил» был подобным же образом перевооружён в течение следующего года. На оба корабля в августе 1890 г. установили подводные торпедные аппараты.

Бронирование

«Трафальгар» имел наивысшую долю бронирования в составе нагрузки изо всех предшествующих британских линкоров, за исключением, разве что, «Глаттона». Сравнительный состав доли броневой защиты иллюстрируется следующими цифрами:

Водоизмещение Бронирование %

«Дредноут» 10820 3257 33

«Глаттон» 4910 1743 35

«Коллингвуд» 9500 2575 27

«Виктория» 10470 2950 28

«Трафальгар» 12590 4226 33.5

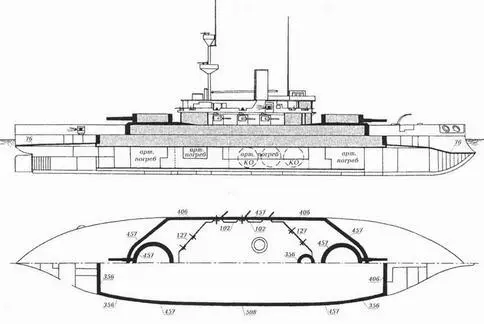

«Нил».Схема распределения броневой защиты

Длина пояса составляла 70,1 м – на 20,7 м больше, чем у «Сане Парейль». Толщина его достигала 508 мм (уменьшаясь до 203 мм у нижней кромки, отстоящей от ватерлинии на 1,67 м) в середине, уменьшаясь последовательно сначала до 406, а затем до 356 мм к оконечностям (152 мм у нижней кромки). По торцевым кромкам пояса корпус перегораживался траверзами, носовым толщиной 406 мм и кормовым в 356 мм. Вместо бронированных бортов «Дредноута» защита оконечностей «Трафальгара» возлагалась на подводную броневую палубу – корпус был так заострён в оконечностях, что прогнозируемое количество поступившей внутрь корпуса воды через пробитый незащищённый борт в носу и корме сочли несущественным.
